Включаем дискретную видеокарту

Технологии совмещения и алгоритмы их функционирования

Два производителя графических процессоров: Nvidia и AMD — используют схожие принципы при соединении двух видеоадаптеров, но есть различия.

SLI от Nvidia

Впервые аббревиатура «SLI» стала использоваться компанией 3dfx в 1998 году. Расшифровывалась она, как Scan Line Interleave, что в переводе означает «чередование строк». 3dfx хотела объединить 2 графических чипа для получения огромного, на тот момент, разрешения 1024 x 768. Каждый чип обрабатывал чётную или нечётную строку, и далее все строки складывались. Но недоработки и ограниченность графического порта AGP не позволили успешно внедрить технологию. В 2001 году 3dfx была куплена компанией Nvidia.

После разработки PCI-Express появилась возможность подключения 2-х и более видеокарт в одном компьютере. Nvidia возрождает в 2004 году проект под той же аббревиатурой, но принцип работы уже другой. SLI теперь означает Scalable Link Interface, что в переводе — «масштабируемый интерфейс». В данной технологии процесс взаимодействия карт и построения графики происходит по следующим алгоритмам:

1. Split Frame Rendering(SFR) или Раздельная Визуализация Кадра. Простой метод, суть его в том, что каждый кадр изображения делится между графическими процессорами поровну. Каждая часть обрабатывается отдельно. Потом они складываются, в результате общий fps возрастает. Минусом данного рендеринга является то, что на реальной «картинке» эффективность его будет падать. Первому ГП может достаться простой участок, без большого количества деталей и эффектов, и для неё время обработки будет минимально. У второго, наоборот, часть кадра может изобиловать мелкими деталями, ему понадобится большее время на визуализацию. Из-за этого первая карта будет «простаивать» определенное время, общий fps будет ниже.

1. Alternate Frame Rendering (AFR) или Чередующаяся Визуализация Кадра. Чтобы избежать проблем с задержкой рендеринга, используется режим AFR. Здесь четные карты изображения обрабатываются одним видеопроцессором, нечетные другим. Кадры могут быть разной сложности, поэтому «проседание» fps также есть. Данный метод требует большей видеопамяти для запоминания предыдущих и последующих кадров. Происходят большие задержки между кадрами, поэтому данный алгоритм не находит поддержки у пользователей.

1. SLI Anti Aliasing (SLI AA) или Сглаживание. В этом режиме улучшается четкость изображения без изменения частоты кадров. Кадры сглаживаются поочередно на видеопроцессорах, в итоге изображение получаются четче, чем при использовании единственного ГП. Коэффициент сглаживания может достигать 32.

  Все о работе видеокарты – что это такое, как устроена и где расположена

CrossFire от AMD

РазработкуCrossfire начала компания ATIRadeon в 1999 году. Первоначально режим совмещения двух видеопроцессоров назывался MAXX. В 2004 году название сменилось на Crossfire. После покупки ATI Radeon компанией AMD, технология приобрела название AMD CrossFireX. У AMD также есть несколько алгоритмов работы ГП, некоторые схожи с режимами Nvidia:

1. Scissor (Slicing) или Нарезка. Алгоритм аналогичен SFR у Nvidia и имеет те же отрицательные моменты.
2. SuperTiling (Tiling) или Плитка. Алгоритм присутствует только у Crossfire. Разбивает кадр на блоки 32 x 32 пикселя в шахматном порядке. В таком варианте на каждую карту приходится одинаковая нагрузка, а значит подвисаний и «ожиданий» не будет. Минусом такого алгоритма является максимальная идентичность ГП, что при других алгоритмах не является обязательным, в отличии от конкурента.
3. AFR. Аналогичен Nvidia, вплоть до названия.
4. SuperAA (AntiAliasing) или Супер Сглаживание. Режим схож со SLIAntiAliasing, но в нем применяется сглаживание SSAA, тогда как у SLI — MSAA. Вариант от AMD дает чуть более лучшее изображение, но нагружает карту больше. Также коэффициент сглаживания у CrossFire максимум x14, тогда как у SLI — 32.

Установка единственной видеокарты

Для установки одной видеокарты потребуются: устанавливаемое устройство, компьютер и крестовая отвертка. Перед началом работы нужно выключить ПК и вынуть шнур питания из розетки.

Современные карты используют слот PCIe16. Устаревший слот назывался AGP и в 2004 году был вытеснен разъемом PCIe16. Поэтому на всех компьютерах не старше пяти лет карта устанавливается в слот PCIe16. Устанавливать видеокарту рекомендуется в ближайший к радиатору процессора слот. Это будет либо первый, либо второй слот расширения на материнской плате.

Чтобы вставить видеокарту, требуется расположить ее строго над нужным слотом и осторожно нажать. Затем нужно зафиксировать ее с помощью пластиковой защелки на конце разъема PCIe16

Теперь необходимо прикрутить карту к задней стенке корпуса при помощи винта. Если для питания карты требуются дополнительные разъемы, нужно подключить их. Без них графическая карта не будет правильно функционировать.

Теперь остается только подключить монитор и можно включать компьютер.

Новости Днепра: Статьи

Две видеокарты в компьютере, что нужно знать?

Две видеокарты в компьютере, что нужно знать?

29 марта 2017, 13:24Потребитель

Видеокарта – это самый важный элемент компьютера каждого игрока. Хотя не достаточно иметь эффективную видеокарту, чтобы насладиться самыми высокими настройками в каждом названии, это имеет огромное значение. Не всегда нужно покупать совершенно новую модель, чтобы улучшить производительность всего комплекта. Для многих пользователей лучшим выбором будет покупка второй видеокарты.

Видеокарта отвечает за создание графики. Чем она производительнее, тем больше информации в состоянии обработать, что приводит к улучшению качества. Поэтому это очень важный элемент для компьютера. Как правило, каждые 2-3 года видеоадаптер требует замены новой моделью. Но обязательно ли дополнительная карта должна быть дорогой? Ведь можно купить видеокарту намного дешевле, и приложить к тому экземпляру, что уже есть.

SLI или Crossfire?

Производители видеокарт – Nvidia и AMD, создали собственные технологии, которые позволяют соединение двух, трех, и даже четырех видеокарт. В случае Nvidia это SLI (Scalable Link Interface), а AMD имеет взаимосвязь с Crossfire. Хотя основные принципы такие же, это, однако, оба решения значительно отличаются друг от друга.

Прежде всего, Nvidia SLI требует специальной материнской платы, которая поддерживает данную технологию. Без этого набор из нескольких видеокарт не будет работать. Кроме того, соединять можно только одинаковые видеокарты, например GTX 970. Более того, рекомендуется, чтобы это были точно такие же модели, того же производителя.

AMD Crossfire также требует определенной платы. Во многих инструкциях можно найти информацию о том, что набор из двух карт будет работать на любой материнской плате с двумя разъемами PCI-Express.

Однако на практике существует множество моделей, которые поддерживают SLI. Но за это решение AMD не требует подключения одинаковых карт. Это должны быть модели совместимые друг с другом, но не обязательно идентичны.

Crossfire позволяет использовать, например, для карт R9 270 и R9 270X, но нужно помнить, что в такой ситуации комплект будет работать как сочетание двух слабых моделей, то есть в данном случае R9 270.

Выгодно ли это?

Подключение двух видеокарт никогда не даст двойного прироста производительности. Это очень важный аспект, о котором забывают многие игроки. Как правило, количество кадров в секунду в различных играх формируется на уровне примерно 40-60 процентов выше, чем в случае одной карты, что и так является хорошим результатом. Вторая видеокарта также не удвоит видеопамяти. Если каждая из карт имеет по 3 ГБ памяти RAM, это вместе будет работать так, как, 3 ГБ. Таковы ограничения обеих технологий.

Нужно также помнить о том, что одна, но очень мощная видеокарта (например, geforce GTX 1070 или GTX 1080) будет работать лучше, чем две, но гораздо менее продуктивно (например, GTX 750Ti).

Сочетание двух карт в SLI или Crossfire выгодно, прежде всего, людям, которые не могут позволить себе новую и дорогую видеокарту. Хорошей альтернативой для них может стать игровая приставка. Второй тип пользователей – это, напротив люди, желающие соединить между собой дорогостоящие высокопроизводительные системы.

О чём следует помнить?

Прежде всего, видеокарта – это узел, который потребляет больше энергии. Если мы хотим установить вторую модель, то потребуется заменить процессор. Но только понадобится модель мощностью до 800-900, но тоже хорошего качества. Без этого блок питания не справится с двумя картами. Кроме того, вы должны также обеспечить достаточную вентиляцию внутри корпуса. Две видеокарты будут генерировать очень много тепла, и вы должны его контролировать.

⇡#А оно нам надо?

Но попробуем найти в таком эксперименте и долю практической пользы. В теории тандем слабых видеокарт может стать более выгодной покупкой, чем один топовый адаптер. Старшими моделями AMD ныне являются бессменный Radeon HD 7970 и его разогнанный собрат HD 7970 GHz Edition. Среди продукции NVIDIA аналогичной парочкой можно считать GeForce GTX 680 и GTX 770. Ну а на роль их приблизительных половинок подходят Radeon HD 7790 и HD 7850 (для AMD), GTX 650 Ti BOOST и GTX 660 (для NVIDIA).

Таким образом, CrossFireX на двух недорогих карточках AMD кажется сомнительной затеей хотя бы потому, что Radeon HD 7850, хоть и является половинкой HD 7970 по числу активных вычислительных блоков в GPU, существенно уступает последнему по тактовой частоте ядра и памяти. HD 7790 крутит процессор на частоте 1 ГГц, что отчасти компенсирует его более скромную конфигурацию по сравнению с HD 7850, но слабым местом HD 7790 является 128-битная шина памяти, а главное — её объем в 1 Гбайт, что обязательно скажется на производительности в тяжелых графических режимах (а именно для них мы и собираем такой тандем).

С точки зрения чистого эксперимента, не обремененного финансовыми соображениями, по конфигурации вычислительных блоков и частоты GPU совокупная мощь пары младших адаптеров AMD, способных работать в режиме CrossFireX (Radeon HD 7770 в расчет не берем, сборка из двух таких — это было бы совсем нелепо), немного не достает до флагманской отметки. Не будем забывать это обстоятельство, обсуждая результаты бенчмарков. Впрочем, в пользу пары HD 7850 играет 256-битная шина памяти — то, что NVIDIA не может предложить в этом ценовом сегменте.

Модель	Radeon HD 7790	Radeon HD 7850	HD 7970	HD 7970 GHz Edition
Основные компоненты
GPU	Bonaire	Pitcairn Pro	Tahiti XT	Tahiti XT
Число транзисторов, млн	2080	2800	4313	4313
Техпроцесс, нм	28	28	28	28
Тактовая частота GPU, МГц: Base Clock / Boost Clock	1000/НД	860/НД	925/НД	1000/1050
Потоковые процессоры	896	1024	2048	2048
Текстурные блоки	56	64	128	128
ROP	16	32	32	32
Видеопамять: тип, объем, Мбайт	GDDR5, 1024	GDDR5, 2048	GDDR5, 3072	GDDR5, 3072
Ширина шины памяти, бит	128	256	384	384
Тактовая частота памяти: реальная (эффективная), МГц	1500 (6000)	1200 (4800)	1375 (5500)	1500 (6000)
Интерфейс	PCI-Express 3.0 x16
Вывод изображения
Интерфейсы	1 х DL DVI-I, 1 x DL DVI-D, 1 x HDMI 1.4a, 1 x DisplayPort 1.2	1 х DL DVI-I, 1 x HDMI 1.4a, 2 x Mini DisplayPort 1.2
Макс. разрешение	VGA: 2048×1536, DVI: 2560×1600, HDMI: 4096х2160, DP: 4096х2160
Типичная потребляемая мощность, Вт	85	130	250	250+
Средняя розничная цена, руб.	4 100	4 800	9 800	14 000

Модель	GeForce GTX 650 Ti BOOST	GeForce GTX 660	GTX 680	GTX 770
Основные компоненты
GPU	GK106	GK106	GK104	GK104
Число транзисторов, млн	2 540	2 540	3 540	3 540
Техпроцесс, нм	28	28	28	28
Тактовая частота GPU, МГц: Base Clock / Boost Clock	980/1033	980/1033	1006/1058	1046/1085
Потоковые процессоры	768	960	1536	1536
Текстурные блоки	64	80	128	128
ROP	24	24	32	32
Видеопамять: тип, объем, Мбайт	GDDR5, 1024/2048	GDDR5, 2048	GDDR5, 2048	GDDR5, 2048
Ширина шины памяти, бит	1502 (6008)	1502 (6008)	1502 (6008)	1753 (7010)
Тактовая частота памяти: реальная (эффективная), МГц	192	192	256	256
Интерфейс	PCI-Express 3.0 x16
Вывод изображения
Интерфейсы	1 х DL DVI-I, 1 x DL DVI-D, 1 x HDMI 1.4a, 1 x DisplayPort 1.2
Макс. разрешение	—	—	—	—
Типичная потребляемая мощность, Вт	140	140	195	230
Средняя розничная цена, руб.	5 200	5 800	13 000	13 000

Как объединить видеокарты в SLI: требования

Как и для CrossFire, недостаточно купить две видеокарты Nvidia, чтобы сконфигурировать их в SLI. Существует ряд требований к компьютеру, которые следует соблюдать для обеспечения нормального функционирования связки.

Совместимые видеокарты. Как и для CrossFire, платы не обязательно должны быть идентичными, но построенными на одном процессоре. То есть, можно объединить видеокарты GeForce GTX960 от Asus и Gigabyte, но нельзя построить SLI из GTX750Ti и GTX960 от Palit. Рекомендуется использовать GPU с идентичными объемами памяти. Конфигурация из карт на 1 и 2 Гб если и заработает – использоваться будет меньший объем, а при различиях в скорости памяти (например, 2 Гб DDR3 и 1 Гб GDDR5) существует риск возникновения программных ошибок, приводящих к некорректному формированию изображения. Для обеспечения функционирования SLI требуются карты, оснащенные интерфейсом SLI и соединенные с помощью мостика. Возможно и объединение их программным путем, но в таком случае быстродействие системы будет ниже.

Подходящая системная плата. В плане поддержки чипсетами ситуация со SLI обстоит лучше, чем с CrossFire. Advanced Micro Devices решили обойтись без «палок в колесах» геймерам, использующим платы на наборах логики конкурентов, поэтому на чипсетах AMD 900-й серии присутствует поддержка обеих технологий объединения видеокарт

Чипы Intel тоже совместимы со SLI, что немаловажно. Само собой, в Nvidia не могли обойти стороной «родные» наборы микросхем серии NForce, топовые версии которых делают изначально SLI-совместимыми

Конечно, наличия подходящего чипсета недостаточно: на самой плате должно быть соответствующее количество гнезд PCI-Express. Рекомендуется использовать продукты, созданные для геймеров, где к каждому слоту подведено 16 или 8 линий PCI-E. В случае с бюджетными системными платами следует быть особо внимательным: подавляющее большинство геймеров, покупающих такие гаджеты, функций SLI никогда не использует, а «материнки» с двумя слотами PCI-E приобретаются ими «на всякий случай». Производители знают это и потому часто делают второй разъем неполноценным: подводят к нему 4, 2 или даже 1 линию, вместо 16 или 8. SLI на таких платах если и будет функционировать (не факт: нужно смотреть на коробке платы логотип SLI), то возможности видеокарт не будут раскрыты до конца.

Несмотря на наличие трех полноразмерных слотов X16, все 16 линий подведены только к первому. Слот 2 оснащен восемью линиями, слот 3 — только четырьмя

Мощный блок питания. Нужно учитывать, что игровые видеокарты потребляют много (до 300 Вт) энергии. Перед тем, как соединить видеокарты SLI-мостиком, нужно убедиться в поддержке такой связки самим БП. Если по линиям БП +12 В нет запаса в 100-200 Вт, блок питания следует заменить на мощный (что довольно недешево по современным меркам, порой затраты на покупку БП и новой «видяхи» сравнимы с ценой более мощной видеокарты).

Просторный и хорошо вентилируемый корпус. Появление еще одной платы внутри системного блока существенно влияет на циркуляцию воздушных масс. Если видеокарты прилегают друг к другу вплотную – рекомендуется добавить корпусный вентилятор для улучшения охлаждения.

Таким логотипом маркируются SLI-совместимые комплектующие

Какие видеокарты можно объединить в SLI

Подключение двух видеокарт SLI-мостиком возможно, только если для этого мостика предусмотрен интерфейс на плате. Программными средствами объединить их тоже можно попытаться, но без «плясок с бубном» в таком случае не обойтись. Да и не имеет смысла строить тандем из двух GT610 или GT720. Одна карточка, быстродействие которой окажется выше, чем у подобной связки, в 2 или 3 раза, обойдется дешевле, чем комплект из пары офисных карт и совместимой материнской платы. То есть, отсутствие на младших представителях графических ускорителей SLI-интерфейса вызвано вовсе не жадностью производителя. Мостики никто не ставит, потому что это сделает карту дороже, но смысла от них никакого не будет. Таким образом, подключение двух видеокарт SLI возможно для моделей среднего и топового класса. К таковым относятся ГП, вторая цифра названия которых – 5 и выше (GTX550Ti, GTX960, GTX670, GTX780 и т.д.).

У GeForce GT 720 нет мостика для SLI

Перед тем, как подключить SLI две видеокарты, стоит убедиться в том, что они построены на одной версии графического процессора. К примеру, GeForce GTX650 и GTX650Ti, несмотря на схожесть названий, функционируют на базе совершенно разных ГП и потому в тандеме работать не смогут.

Подключение пары SLI/CrossFire для увеличения производительности

Этот способ подразумевает увеличение производительности, однако требует наличия специальных видеокарт, поддерживающих эту функцию. Визуально такие можно определить по коннектору для соединительного шлейфа на верхнем торце.

• повторите действия первого пункта, установив две идентичные видеокарты в расположенные рядом слоты;
• соедините карты специальным шлейфом, который необходимо докупить отдельно, так, как показано на рисунке;

Но теперь на этом дело не заканчивается. Чтобы наши видеокарты могли показать наилучшую производительность, необходимо настроить параметры их взаимодействия правильно. Сделать это можно с помощью фирменных утилит, предоставляемых производителем — как правило, утилиты такие устанавливаются на ваш компьютер вместе с драйверами видеокарты.

Рассмотрим настройку подобной конфигурации на примере двух видеокарт от nVidia, работающих в связке SLI.

1. Перейдите в «Панель управления NVIDIA», вызвав контекстное меню рабочего стола и выбрав соответствующий пункт.

Готово! Вы настроили две видеокарты на вашем компьютере. Можете начинать его использование.

Как не устроить пожар ?

Видеокарты потребляют огромное количество электроэнергии, по сравнению с остальными компонентами

Поэтому важно обеспечить им качественное питание и хорошее охлаждение

Чтобы майнинг был стабильным и безопасным, соблюдайте наши рекомендации:

• Проверяйте райзеры по одному перед сборкой фермы. К сожалению, иногда попадаются бракованные или нерабочие.
• Не используйте переходники питания с тонкими проводами. Из-за больших токов провода могут расплавиться.
• Проверяйте наличие и состояние мягкой прокладки снизу райзера. Она не допускает контакта платы с корпусом вашей фермы.
• Следите за нагрузкой на линии блока питания. Через райзер видеокарта потребляет 75Вт, через 6pin — 75Вт, а через 8pin — 150Вт. Не рекомендуем запитывать более 200Вт через одну линию с молексами или сата от блока питания.
• Следите за состоянием проводов питания. Если заметили, что провод сильно греется, потемнел или оплавился, срочно измените схему подключения видеокарты.

Две видеокарты на одном компьютере как настроить

Установка двух или более видеокарт, работающих совместно, обеспечивает улучшенную производительность видео, 3D и игр по сравнению с одной видеокартой. Как AMD, так и Nvidia предлагают решения для работы с двумя или более видеокартами, но чтобы решить, стоит ли принимать это решение, нужно рассмотреть требования и преимущества.

Требования к системе с двумя видеокартами

Чтобы использовать две видеокарты, вам необходимо базовое оборудование, AMD или Nvidia для запуска их графических технологий. Графическое решение AMD — фирменный CrossFire, а решение Nvidia — SLI. Есть способы использовать два разных бренда вместе. Для каждого из этих решений вам нужна совместимая материнская плата с необходимыми графическими слотами PCI Express. Без одной из этих слотов в материнской плате, использование технологии двух карт невозможно.

Преимущества

Есть два реальных преимущества запуска нескольких видеокарт. Основная причина — повышенная производительность в играх. При наличии двух или более графических карт, которые совместно используют функции для рендеринга 3D-изображений, компьютерные игры могут работать с более высоким ФПС и более высоким разрешением и с дополнительными фильтрами.

Эта дополнительная емкость может значительно улучшить качество графики в играх. Конечно, многие современные видеокарты могут воспроизводить игру с разрешением до 1080p.

Настоящим преимуществом является возможность управлять играми с более высоким разрешением, например на дисплеях 4K, которые имеют разрешение в четыре раза, или управлять несколькими мониторами.

Другое преимущество — для людей, которые хотят обновиться позже, не заменяя свою видеокарту. Купив видеокарту и материнскую плату, способную работать с двумя картами, вы можете добавить вторую графическую карту позже, чтобы повысить производительность без необходимости извлекать существующую видеокарту. Единственная проблема с этим планом состоит в том, что циклы видеокарты выполняются примерно каждые 18 месяцев, а это значит, что совместимую карту может быть трудно найти, если вы не собираетесь приобретать ее в течение двух лет.

Недостатки

Большим недостатком двух видеокарт в одном компьютере является стоимость. Поскольку топовые видеокарты уже стоят 500 долларов и более, многим потребителям трудно позволить себе вторую. Хотя ATI и Nvidia предлагают более дешевые карты с поддержкой двух карт, зачастую лучше потратить одинаковое количество денег на одну карту с одинаковой или иногда лучшей производительностью, чем на две недорогие.

Другая проблема заключается в том, что не все игры выигрывают от нескольких видеокарт. Эта ситуация значительно улучшилась с тех пор, как были представлены первые настройки с двумя картами, но некоторые графические движки по-прежнему плохо справляются с двумя видеокартами. Фактически, некоторые игры могут показывать небольшое снижение производительности по сравнению с одной видеокартой. В некоторых случаях происходит поддергивание, из-за которого изображение видео выглядит прерывистым.

Две видеокарты AMD Radeon подключеные через кабель DVI

Современные видеокарты очень энергоемки. Наличие двух из них в системе может почти удвоить количество потраченой эллектроэнергии, необходимое для их запуска в тандеме. Например, для правильной работы одной видеокарты высокого класса может потребоваться блок питания на 500 Вт. Наличие двух таких же карт может потребовать около 850 Вт. Большинство настольных компьютеров не оснащены такими мощными блоками питания. Обратитесь к мощности вашего компьютера и требованиям, прежде чем покупать более мощное оборудование.

Преимущества производительности в среде с двумя картами зависят от других компонентов компьютерной системы. Даже с двумя графическими картами самого высокого класса процессор нижнего уровня может регулировать объем данных, которые система может предоставить графическим картам. В результате двойные видеокарты обычно рекомендуются только в высокопроизводительных системах.

Кто должен установить две видеокарты?

Для среднего потребителя запуск двух видеокарт не имеет особого смысла. Общие затраты на материнскую плату и видеокарты, не говоря уже о других основных аппаратных средствах, которые необходимы для обеспечения достаточной скорости графики, являются непомерно высокими. Однако это решение имеет смысл, если вы хотите запускать игры на нескольких дисплеях или в экстремальных разрешениях.

Подключение видеокарты к ПК

Большая часть специалистов советует подключать видеокарту в самом конце сборки персонального компьютера. Данный совет обусловлен тем фактором, что, в настоящее время, видеокарты имеют довольно-таки большие габариты и это может создать определённые неудобства при подключении других комплектующих к ПК.

Из соображений безопасности, в первую очередь требуется отключить ПК от электросети. Для этого следует отключить кабель, идущий к блоку питания персонального компьютера. Чтобы получить доступ к содержимому ПК нужно снять боковую крышку корпуса.

Для подключения всех современных видеокарт к ПК необходимо наличие разъёма PCI-E на материнской плате. В данной статье рассматривается только подключение видеокарт с типом разъема PCI-E x16. В некоторых материнских платах их может быть несколько и чаще всего они отличаются скоростью передачи данных. Узнать характеристики разъёмов можно либо в инструкции к материнской плате, либо на официальном сайте производителя. Подключать видеокарту желательно в разъём с наибольшей пропускной способностью. Чаще всего им является самый верхний слот.

На следующем этапе необходимо удалить заглушки на задней стороне корпуса. В большинстве случаев их можно просто выломать, но в некоторых моделях корпусов заглушки крепятся винтами. Количество освобождаемых отверстий зависит от числа разъёмов, к которым подключаются устройства вывода видеосигнала (монитор, телевизор, проектор и т.д.) Эти разъёмы могут располагаться в несколько рядов. Также, если у видеокарты есть вентиляционная решетка, то для нее также необходимо удалить заглушку.

Теперь можно вставлять видеоадаптер в выбранный разъем. Делать это следует аккуратно без прикладывания лишних усилий и до характерного щелчка – срабатывания так называемого «замочка». Устанавливать видеокарту необходимо так, чтобы кулер смотрел вниз. Ошибку в данном случае совершить сложно, т.к. разъем PCI-E предполагает только такую возможность установки.

На следующем этапе необходимо обеспечить видеокарту дополнительным питанием. Данный этап следует пропустить, если у видеокарты отсутствуют разъёмы для дополнительного питания. Данные разъёмы у видеокарт могут быть различного типа: 6 pin, 8 pin (6+2), 6+6 pin и другие. Данный нюанс следует учитывать при подборе блока питания. Для подключения видеокарты он должен иметь разъёмы нужного типа. Если же таких разъёмов нет в комплектации блока питания, то следует использовать переходники типа molex на 8 или 6 pin.

На заключительном этапе подключения видеоадаптера следует закрепить устройство в выбранном разъёме. Это делается с помощью винтов, которые можно обнаружить в комплекте крепёжных деталей корпуса либо видеокарты.

После выполнения последнего этапа, подключение видеокарты к ПК можно считать завершённым. Далее необходимо установить боковую крышку корпуса и подключить кабель питания к персональному компьютеру. Видеокартой можно начинать пользоваться после установки соответствующих драйверов. Они могут поставляться вместе с видеокартой, а также их всегда можно загрузить с сайта официального производителя.

Как подключить несколько мониторов

Всем привет!

Во время занятия и не только, многие спрашивают: «Как подключить два монитора к одному компьютеру?» или «Как подключить несколько мониторов?»

Я решил написать статью отвечающую на этот вопрос. Задача статьи – не расписать все подробно, а показать возможные варианты подключения нескольких мониторов. Надеюсь, все понимают, что надпись на картинке «Hackerman» — это всего лишь шутка, а информация здесь — не истина в последней инстанции.

Несколько мониторов к одной видеокарте

Несколько видеокарт

Слот PCI-E 16x

Слот PCI-E x1

карта с PCI-E x1

Riser (райзер)

карта и встроенная видеокарта

Внешняя видеокарта

Заключение

Несколько мониторов к одной видеокарте

Как правило, к одной видеокарте можно подключить два монитора, но существуют видеокарты, которые тянут и более двух.  Максимальное количество подключаемых мониторов указано в описании видеокарты – на сайте производителя или на сторонних сайтах.

Пожалуй, это самое «элегантное решение». Здесь нет необходимости что-то выдумывать, плюс небольшой расход электроэнергии по сравнению со следующим способом. Минус – меньшая отказоустойчивость и большой расход ресурса видеокарты.

Несколько видеокарт

111	В большинстве случае к одному компьютеру можно подключить более одной видеокарты (привет майнерам криптовалют).Возможность подключить несколько видеокарт зависит от материнской платы. В некоторых случаях придется использовать дополнительное оборудование.

На материнской плате располагаются PCI Express (PCI-E) слоты, к каждому слоту можно подключить видеокарту.

Слоты бывают двух типов: PCI-E x16 (длинный) и к PCI-E x1 (короткий), однако их функционал схож.

На плате могут быть и другие типы слотов, но большинство графических процессоров подключаются через PCI-E.

Слот PCI-E 16x

Большинство видеокарт в стандартных компьютерах подключаются через этот слот. В случае, если на материнской плате есть два слота PCI-E 16x, то можно подключить две видеокарты. Если каждая видеокарта поддерживает подключение двух мониторов, то можно подключить уже четыре монитора.

Riser (райзер)

К PCI-E x1 можно подключить стандартные видеокарты. Для этого потребуется установить специальный переходник – Riser. Райзеры отличаются версиями, главное отличие – разъемы под питание. Выбирайте те, которые свободны на вашем блоке.

Подключение нескольких видеокарт к одной материнской плате, на мой взгляд, – предпочтительный способ.

• Так мы получаем более стабильную и отказоустойчивую систему. Если одна из видеокарт откажет, то остается еще одна или две.
• Нагрузка будет распределятся между видеокартами. Это позволит уменьшить расход ресурса видеокарт и в некоторых случаях снизит шум. Не обязательно устанавливать мощные видеокарты и разгонять их, так что подойдут карты с пассивной системой охлаждения (радиатор) – без кулера (вентилятора).
• Вероятнее всего, этот способ выйдет дешевле, чем подключение всех мониторов к одной видеокарте, но необходимо сравнивать варианты.

Нужна ли поддержка системы SLI и CrossFireX на материнской плате? Нет! Возможность объединить видеокарты в режим SLI и CrossFireX для нашей задачи не нужна, но и мешать не будет.

карта и встроенная видеокарта

Существуют материнские платы с интегрированной видеокартой (встроенной видеокартой), к которой можно подключить один или два монитора, редко – больше. Также в большинстве из них есть разъемы PCI-E, следовательно, можно установить дискретную (обыкновенную) видеокарту.

Внешняя видеокарта

111111

карту такого типа лучше использовать как дополнительную, так как она выдает разрешение немного хуже. Но на первое время для трейдинга вполне подойдет.

Заключение

Из всех вышеперечисленных я бы рекомендовал метод с использованием нескольких видеокарт. В идеале – использовать одинаковые, желательно цифровые (Displayport, HDMI и DVI) порты для подключения монитора. Также можно использовать одну видеокарту, но ее сложнее подобрать, особенно, если вы хотите подключить шесть мониторов.

Если у вас уже есть компьютер и вы не хотите его менять, я бы посоветовал в первую очередь подключить дешевую видеокарту через PCI-E x16. Если свободного слота нет, подключить дополнительную карту с использованием райзера. В крайнем случае можно использовать внешнею видеокарту.

Преимущества

Есть два реальных преимущества запуска нескольких видеокарт. Основная причина — повышенная производительность в играх. При наличии двух или более графических карт, которые совместно используют функции для рендеринга 3D-изображений, компьютерные игры могут работать с более высоким ФПС и более высоким разрешением и с дополнительными фильтрами. Эта дополнительная емкость может значительно улучшить качество графики в играх. Конечно, многие современные видеокарты могут воспроизводить игру с разрешением до 1080p. Настоящим преимуществом является возможность управлять играми с более высоким разрешением, например на дисплеях 4K, которые имеют разрешение в четыре раза, или управлять несколькими мониторами.

Другое преимущество — для людей, которые хотят обновиться позже, не заменяя свою видеокарту. Купив видеокарту и материнскую плату, способную работать с двумя картами, вы можете добавить вторую графическую карту позже, чтобы повысить производительность без необходимости извлекать существующую видеокарту. Единственная проблема с этим планом состоит в том, что циклы видеокарты выполняются примерно каждые 18 месяцев, а это значит, что совместимую карту может быть трудно найти, если вы не собираетесь приобретать ее в течение двух лет.

Зачем нужен райзер?

В компьютерных корпусах впритык помещаются максимум 3-4 видеокарты. Карты стоят вплотную друг к другу и из-за этого работают громко и на высоких температурах. Да и мало в какую материнскую плату можно установить хотя-бы две карты, ведь для каждой нужен громоздкий слот PCI-e x16.

Райзер работает как простой удлинитель для разъёма PCI-e x1, поэтому вы можете вынести видеокарты за пределы корпуса или смастерить для целой фермы удобный каркас.

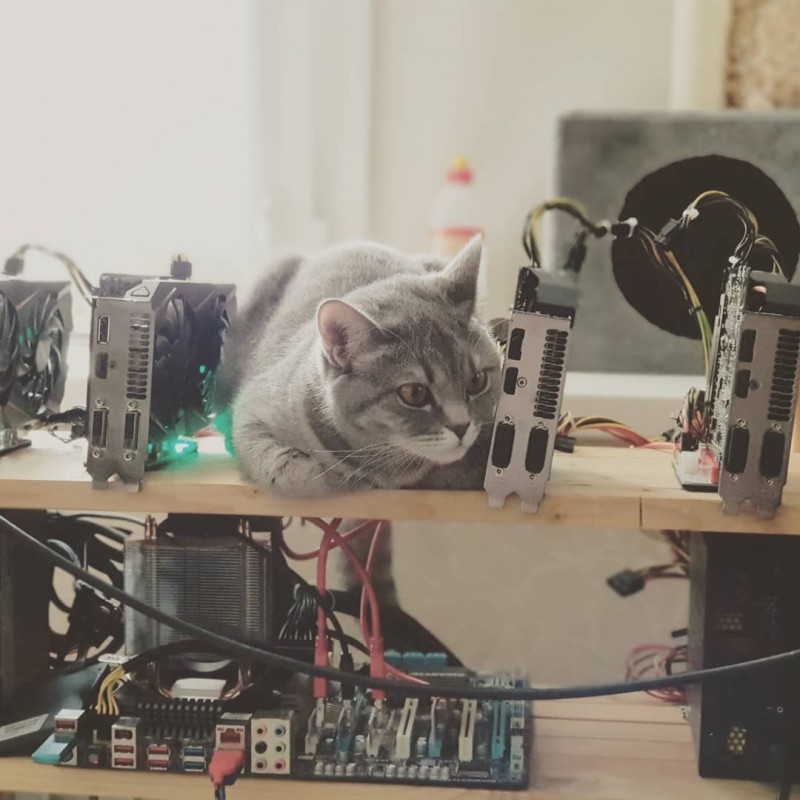

Предупреждаем: у вашей кошки появится любимое тёпленькое местечко

Несмотря на свою кажущуюся простоту, разновидностей райзеров бывает много. И как и с любой техникой, производители пользуются вашей неосведомлённостью — хитрят, экономят и продают плохой товар.

В этой статье расскажем как работает райзер, какие типы покупать не стоит, где купить и как не устроить пожар
