Какая вилка нужна для россии

EU, US, UK и AU plug — что это значит на Aliexpress?

На Алиэкспресс продается огромный ассортимент товаров, среди которых весомую нишу занимает бытовая техника и электроприборы. Данная продукция «расходится» по всему миру, включая Россию и страны СНГ. Хоть Алиэкспресс и имеет русскую версию сайта, но достаточно часто, на его страницах встречается информация, которую сложно понять.

При выборе товара покупатель старается ознакомится с его характеристиками, прочитать описание и просмотреть фото. Изученная информация, чаще всего, позволяет сделать правильный выбор. Но бывает и такое, что изучая карточку товара какого-нибудь электрического прибора, заказчик сталкивается с параметрами, которых он не понимает.

Например, один из часто задаваемых вопросов: что значит на Алиэкспресс EU plug, US, UK и AU plug? Постараемся ответить на ваш вопрос, чтобы вы выбрали действительно нужный тип вилки.

Что обозначают данная маркировка и какую вилку выбрать для России?

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

• AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
• EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
• UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
• US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

Обратите внимание! Переходник (адаптер) не снижает напряжение и не повышает его. Он всего лишь позволит соединить вилку с розеткой нужного типа. При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.

Товары с китайскими вилками

Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.

Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить

Подведем итог

Заказав и получив прибор с другим типом вилки, вы просто не сможете его подключить в электросеть и вам придется бежать в магазин за переходником или новой вилкой.

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

СЕВЕРНАЯ И ЮЖНАЯ АМЕРИКА

СТРАНЫ	Что такое cms джумла и для чего она нужна? ТИП РАЗЪЕМА	НАПРЯЖЕНИЕ	ЧАСТОТА
Антигуа и Барбуда	A,B	230 В	60 Гц
Аргентина	C,l	220 В	50 Гц
Аруба (Нидерланды)	A,B,F	120 В	60 Гц
Багамские острова	A,B	120 В	60 Гц
Барбадос	A,B	115 В	50 Гц
Белиз	B,G	110 В / 220 В	60 Гц
Боливия	A,C	220 В / 230 В	50 Гц
Бразилия	A,B,C,I	110 В / 220 В	60 Гц
Чили	C,L	220 В	50 Гц
Доминика	D,G	230 В	50 Гц
Доминиканская республика	А	120 В	60 Гц
Эквадор	A,B	110 В	60 Гц
Гренада	G	230 В	50 Гц
Гайана	A,B,D,G	240 В	60 Гц
Гватемала	A,B,G,I	120 В	60 Гц
Гаити	A,B	110 В	60 Гц
Гондурас	A,B	110 В	60 Гц
Ямайка	A,B	110 В	50 Гц
Канада	A,B	120 В	60 Гц
Колумбия	A,B	110 В	60 Гц
Коста-Рика	A,B	120 В	60 Гц
Куба	A,B,C,F	110 В / 220 В	60 Гц
Мексика	A,B	127 В	60 Гц
Никарагуа	А	120 В	60 Гц
Панама	A,B	110 В	60 Гц
Парагвай	C	220 В	50 Гц
Перу	A,B,C	220 В	60 Гц
Пуэрто-Рико	A,B	120 В	60 Гц
Уругвай	C,F,I,L	220 В	50 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц
Сент-Китс и Невис	D,G	230 В	60 Гц
Сент-Люсия	G	240 В	50 Гц
Сент-Винсент	A,C,E,G,J,K	230 В	50 Гц
Сальвадор	A,B	115 В	60 Гц
Суринам	C,F	127 В	60 Гц
Тринидад и Тобаго	A,B	115 В	60 Гц
США	A,B	120 В	60 Гц
Венесуэла	A,B	120 В	60 Гц

Что выбрать: US, EU, UK или AU?

Основы

Наиболее распространены 4 вида: US, EU, UK и AU. Некоторые пользователи, кто еще не сталкивался с этим, даже не обращают внимания на эти аббревиатуры. (а зря ).

Обратите внимание на выбор стандарта. Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!). Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!)

Так вот, эти аббревиатуры обозначают тип штекера (как видите на фото ниже, они все имеют разную геометрию и не обратно-совместимые!).

Примечание!

В России, Украине и Белоруссии используется стандарт EU (см. фото). Его еще иногда помечают как EC, или EU Type C. Но о их разнице чуть ниже.

1. US — американский тип розеток (вообще, их несколько подвидов). Используется в странах: США, Японии, и др. Напряжение: 100-120 Вольт, частота: 60 Гц;
2. EU — один из самых популярных типов розеток, так называемая «Евро». Используется в России, Турции, Египте, Алжире, странах Евросоюза и СНГ. Напряжение: 220 Вольт, частота: 50 Гц.
3. UK — английский тип розеток (страны: Великобритания, Сингапур, Мальта, Кипр и др.). Напряжение 220 Вольт;
4. AU — австралийская розетка (страны: Австралия, Китай, Фиджи, Новая Зеландия и пр.). Напряжение: 220 Вольт.

Чем отличается EC, EU, EU Type C?

• ЕС — это Европейский союз;
• EU (European Union) — это тоже самое, просто на другой «лад». Т.е. между EC и EU — никакой разницы.

Однако, иногда можно встретить еще одно обозначение: EU type C (или EC type C) . Она отличается от EU наличием дополнительной изоляцией у основания (считается это более безопасным, т.к. практически исключены случайные касания пальцев при подключении штекера к сети) . Разумеется, EU и EU type C — обратно-совместимые. См. фото ниже.

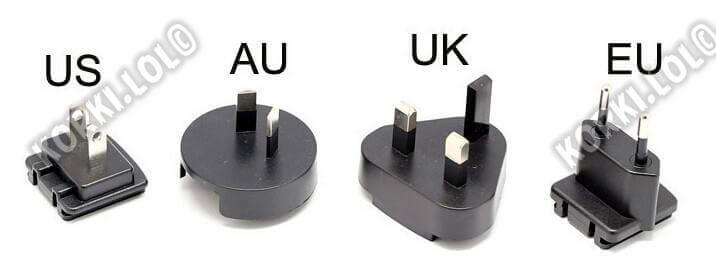

US, EU, UK, AU (еще одна иллюстрация)

Что делать, если был куплен прибор не с тем штекером (можно ли его подключить к нашей розетке?)

Если у вашего устройства используется другой стандарт штекера — то разница может быть не только в самой геометрии ножек у вилки, но и напряжении (частоте), под которое оно рассчитано.

Т.е. нельзя просто отрезать одну вилку и перепаять ее на другую, а затем подключить устройство к сети! Если, например, не будет учтено напряжение (а не везде оно 220 Вольт!) — можно просто-напросто спалить устройство (а возможно и выбить рубильник, или еще чего. ).

Поэтому, не буду оригинальным, но, если вы не электрик, лучше всего воспользоваться готовыми адаптерами и переходниками. Благо, что их навалом в любом магазине, занимающимся электро-товарами. Если вы не собираетесь подключать что-то мощное к сети, то вопрос можно решить в пределах 1000-1500 руб.

Переходники и адаптеры

PS

Также в этой заметке не могу не отметить, что типов розеток (на самом деле) несколько больше, чем я обозначил выше (см. скрин ниже). Некоторые из них очень похожи друг на друга и отличаются, например, только наличием заземления (и, разумеется, штекер без заземления, как правило, подходит к розетке с наличием ножек под заземление) .

Так как я не электрик, да и блог не посвященной этой тематике — более я на этом не останавливаюсь. Вышесказанного должно хватить для общего понимания и возможности покупки «подходящего» электро-товара.

Дополнения по теме приветствуются.

Сводная таблица по странам

Страна	Напряжение, В	Частота, Гц	Типы розеток
Австрия	230	50	F
Азербайджан	220	50	C, F
Албания	230	50	C, F
Андорра	230	50	F
Аргентина	220	50	C, I
Армения	230	50	C, F
Бахрейн	230	50	G
Беларусь	220, 230	50	C, F
Бельгия	230	50	E
Болгария	230	50	F
Боливия	230, 115	50	A, C
Босния и Герцеговина	230	50	F
Бразилия	220, 127	60	N
Ватикан	230	50	F, L
Великобритания	230	50	G
Венгрия	230	50	C, F
Венесуэла	220, 120	60	A, B, G
Вьетнам	220	50	A, C, G
Германия	230	50	F
Гренландия	230	50	K
Греция	230	50	F
Грузия	220	50	C, F
Дания	230	50	E, F, K
Доминикана	120	60	A, B
Египет	220	50	C, F
Израиль	230	50	H
Индия	230	50	C, D, M
Индонезия	230	50	C, F
Иордания	230	50	C, D, F, G, J
Ирландия	230	50	G
Исландия	230	50	F
Испания	230	50	F
Италия	230	50	F, L
Камбоджа	230	50	A, C, G
Канада	120	60	A, B
Кения	240	50	G
Кипр	230	50	F, G
Киргизия	220	50	C, F
Китай	220	50	A, C, I
Колумбия	110	60	A, B
Коста-Рика	120	60	A, B
Куба	220, 110	60	A, B, C, L
Латвия	230	50	F
Литва	230, 127	50	F
Маврикий	230	50	C, G
Мадагаскар	220, 127	50	C, D, E, J, K
Малайзия	240	50	G, M
Мальдивы	230	50	D, G
Мальта	230	50	G
Марокко	220	50	C, E
Мексика	127	60	A, B
Молдова	230	50	C, F
Монако	230	50	E, F
Монголия	230	50	C, E
Мьянма	230	50	C, D, F, G
Непал	230	50	C, D, M
Нидерланды	230	50	C, F
Норвегия	230	50	F
ОАЭ	240	50	G
Оман	240	50	C, G
Перу	220	60	A, B, C
Польша	230	50	E
Португалия	230	50	F
Россия	220, 230	50	C, F
Румыния	230	50	C, F
Сейшелы	240	50	G
Сенегал	230	50	C, D, E, K
Сербия	230	50	F
Сингапур	230	50	G
Словакия	230	50	E
Словения	230	50	F
США	120	60	A, B
Таджикистан	220	50	C, F
Таиланд	220	50	A, B, C, F
Танзания	230	50	D, G
Тунис	230	50	C, E
Туркменистан	220	50	C, F
Турция	230	50	F
Узбекистан	220	50	C, F
Украина	230	50	C, F
Фиджи	240	50	I
Филиппины	220	60	A, B, C
Финляндия	230	50	F
Франция	230	50	C, E
Французская Полинезия	220	50, 60	C, E
Хорватия	230	50	F
Черногория	230	50	F
Чехия	230	50	E
Чили	220	50	C, L
Швейцария	230	50	C, J
Швеция	230	50	C, F
Шри-Ланка	230	50	D, G, M
Эквадор	120	60	A, B
Эстония	230	50	F
ЮАР	230	50	C, D, M, N
Южная Корея	220	60	A, B, C, F
Ямайка	110	50	A, B
Япония	100	50, 60	A, B

Несовместимость с британскими розетками

Евровилка с переходником BS 1363, защищённым предохранителем

Слева направо: переходник для евровилки, вилка BS 1363 и переходник для вилки Schuko в розетках BS 1363

Евровилка несовместима с британскими розетками BS 1363 13А по крайней мере по трём причинам:

• У розеток BS 1363 есть шторка для защиты от детей. Шторка открывается только при вставке заземляющего штыря.
• В Великобритании предохранители электроприборов расположены в вилке, а электропроводка — кольцевая, защищённая предохранителями на большой ток (чаще всего 32 А). Евровилка рассчитана на радиальную электропроводку, когда небольшие группы потребителей защищены быстродействующими автоматами на 10—16 А. Поэтому подключенная к британской розетке евровилка может привести к пожару при повреждении шнура.
• Расстояние между штырями евровилки (13,5±0,5 мм) примерно на 2 мм меньше, чем соответствующее расстояние у розетки BS 1363 (15,8 мм). Чтобы вставить евровилку в британскую розетку, нужно отогнуть каждый штырь примерно на 1 мм. Из-за того, что изолированный участок штыря евровилки меньше в диаметре, евровилку будет сложнее вытащить. Хотя диаметр штыря евровилки соответствует толщине контактов вилки BS 1363, последние на 6,35 мм шире, и расставлены намного дальше друг от друга, поэтому надёжность контакта будет зависеть от исполнения розетки.

Несмотря на это, во многих странах, где на рынке имеются как BS 1363, так и евровилки (например в Малайзии), евровилки всё же вставляют в розетки BS 1363.

На оборудовании, оснащённом евровилками, должно быть предупреждение о том, что оно не подходит для использования совместно с британскими розетками. Для подключения к британской розетке прибор с евровилкой должен быть оснащён переходником, содержащим предохранитель. Такой переходник технологичен в производстве и почти неотличим по габаритам от обычной вилки BS 1363.

BS 546

В то время как современные розетки BS 546 содержат предохраняющие шторки, похожие на шторки розеток BS 1363, евровилка должна подходить к розетке типа BS 546 на 5 А.

Смешные картинки, видео, приколы и новости

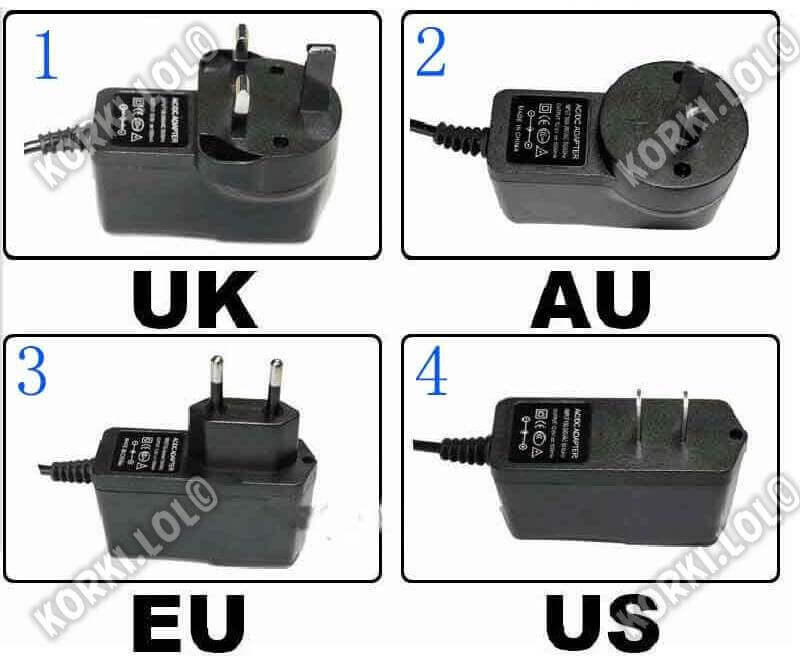

Вы наверное знаете, что в мире применяется разные виды электрических розеток. Так вот для указания используемого у прибора типа разъёма для подключения к электрической сети используются специальные обозначения. В чём их различие? Вот четыре основных типа штекеров:

1. UK Plug — английская или британская розетка, тип G (три плоских штыря). Используется в Великобритании, Сингапуре, на Мальте и Кипре. Рабочее напряжение 220-240 Вольт.

2. AU Plug — австралийская розетка, тип I. Используется в Австралии, Новой Гвинее, Новой Зеландии, Фиджи, Самоа, Китай. Рабочее напряжение 220-240 Вольт.

3. EU Plug — так называемый разъём «Евро» розетки, тип C и F (дополнительно 2 контакта заземления). Обычная европейская розетка, используемая в России, странах СНГ, Евросоюза, а так же во многих других странах (Турция, Египет, Алжир, Тунис и т.д.). Используемое напряжение 220-240 Вольт при частоте 50 Гц.

4. US Plug — американская розетка, Тип А (два вертикальных плоских штырька) и B (с третьим отверстием под заземление). Используется в США, а так же в странах Южной Америки, Японии. Используемое напряжение — 100-127 Вольт при частоте 60 Гц.

Кроме этого есть ещё ряд менее распространённых типов штекеров электрических розеток:

Всего в мире есть 12 типов розеток. Среди них Итальянская, Таиландская, Африканская, Швейцарская, Израильская и т.д. Они значительно реже используются, но тем не менее тоже имеют место быть.

Мы уже привыкли заказывать разные гаджеты и штуки на AliExpress.

Увы, многие из них поставляются с китайской вилкой. Проблема частично решается при помощи переходников.

На устройствах с кабелем для подключения (удлинители, очистители воздуха, обогреватели и т.п.) можно элементарно заменить китайскую вилку на европейскую, а вот девайсы с вилкой в самом корпусе так легко не переделаешь.

Мы нашли способ самостоятельно приспособить гаджеты из Поднебесной под отечественные розетки.

Классификация по герметичности и степени защищенности

Этот параметр позволяет выбрать розетку для помещений с повышенной влажностью, запыленностью. В жилой комнате подойдет установка обычного устройства, а для коридора — с механизмом защиты от пыли.

Обычно розетки содержат два типа маркировки:

• IP;
• NEMA/UL.

Первая показывает уровень защищенности от попадания пыли, влаги, крупных частиц. Вторая сообщает, в каких условиях применяется то или иное устройство.

Существует 9 уровней защиты от влаги, обозначающихся цифрами:

• 0 — защита отсутствует.
• 1 — устройству не повредят вертикальные капли.
• 2 — защищена от вертикальных частиц воды и падающих под небольшим углом.
• 3 — замыкание предотвращается, даже если капли будут падать под углом 60°.
• 4 — розетке не страшны никакие брызги.
• 5 — конструкция защищена от водной струи с разных направлений.
• 6 — есть защита даже от морских волн.
• 7 — небольшой промежуток времени розетка работает под водой на глубине максимум 1 м.
• 8 — устройство допускается погружать на глубину более 1 м.
• 9 — розетка будет работать при любом погружении.

Если говорить о втором типе маркировки, NEMA, здесь выделяют 11 видов:

1. Подойдет для использования дома или в административных зданиях. Защищен от пыли и прикосновений.
2. Обычно используется как бытовая. Выдерживает условия с небольшим уровнем влажности, запыленностью.
3. Рекомендуется применять вне дома. Не боится обледенения, осадков, пыли.
4. Как и предыдущий вид, отлично работает при низких температурах.
5. Справляется даже с налипанием льда, мокрым снегом. Погодные условия никак не сказываются на функциональности устройства.

1. Применяется в запыленных местах, расположенных недалеко от автомобильных дорог. Розетки такого типа защищены от грязи и воды, летящих из-под колес.
2. Можно устанавливать снаружи здания даже при условии сильного дождя или снега, ветра, запыленности.
3. Полностью закрытый корпус позволяет пользоваться устройством даже под водой, правда, на протяжении небольшого промежутка времени.
4. Этот тип розеток в бытовых условиях не используется. Подходит только для агрессивной окружающей среды.
5. Используется в помещении. Защищен от пыли, грязи и жидкостей.
6. Предназначены для установки внутри здания. Имеют практически все виды защиты: от грязи, маслянистых жидкостей, воды, охладителей.

Существуют другие системы классификации и, как следствие, маркировки. Например, по уровню прочности корпуса.

Разновидности разъемов розеток

В зависимости от страны, в которой законодательно закреплены те или иные стандарты, розетки отличаются по количеству контактных элементов, а также их формам и размерам. При этом каждое устройство имеет буквенное обозначение, утвержденное в конце прошлого столетия министерством торговли США. Предложенная американцами классификация была одобрена другими странами, и в настоящее время действует во всем мире:

Тип A

A – стандарт, который в свое время был повсеместно распространен на территории Северной Америки. Вслед за США его стали использовать в 38 странах. Данный тип представляет собой два незаземленных плоских контакта, расположенных параллельно. Заземляющий элемент в данном случае не предусмотрен. Сегодня такие устройства до сих пор можно увидеть во многих старых зданиях, поскольку все они совместимы с современным типом вилок. Определенные отличия имеет японский стандарт, предусматривающий дополнительные требования к параметрам корпусов изделий.

Тип B

B – усовершенствованный вариант американского стандарта, дополненный в нижней части конструкции длинным круглым контактом, обеспечивающим заземление. Помимо США, такие виды электрических розеток применяются в Канаде и Мексике. Кроме того, они встречаются в ряде стран Южной Америки, включая Колумбию, Эквадор и Венесуэлу.

Тип C

C – наиболее распространенный на территории Европы стандарт. Так называемая евророзетка, состоящая из двух круглых контактов, используется, в том числе, в СНГ, а также на Ближнем Востоке и в большинстве стран африканского континента. Заземление в данной конструкции отсутствует. В Российской Федерации размеры и требования по безопасности, предъявляемые к таким изделиям, определены ГОСТом 7396.

Тип D

D – устаревший стандарт, ранее применяемый англичанами на территориях, относившихся к Британской Империи. На данный момент розетки с тремя круглыми контактами, расположенными по вершинам треугольника, преимущественно используются в Индии, а также встречаются в старых домах других стран, где к обустройству линий электроснабжения в свое время приложили руку англичане.

Тип E

E – современный французский стандарт, отличающийся от типа C наличием заземляющего контакта, который размещен в верхней части устройства. Подобные элементы электросети также применяются в Бельгии и Польше. В свое время они были введены на территории бывшей Чехословакии.

Тип F

F – европейский стандарт в виде конструкции из двух круглых контактов, дополненной сверху и снизу заземляющими скобами. Изначально такие устройства появились в Германии и начали использоваться для переменного тока. Данные типы розеток и вилок также называют «Schuko», что является сокращением от немецкого Schutzkontakt, в дословном переводе означающего «защитный контакт». Изделия вполне совместимы с вилками российского и советского производства.

Тип G

G – британский стандарт, предусматривающий наличие предохранителя, находящегося внутри вилки. Устройство состоит из трех плоских контактов, два из которых расположены снизу, а один – в верхней части. Допускается подключение евровилок посредством специального переходника, в который также должен быть встроен предохранитель. Данный тип элементов электросети поддерживается в Ирландии, а также на территориях некоторых государств, некогда являвшихся британскими колониями.

Тип H

H – израильский стандарт, представляющий собой три круглых контакта (до 1989 года использовались плоские элементы), образующих своим расположением латинскую букву Y. Данный тип подключения к электрической сети является уникальным, поскольку применяется исключительно в Израиле. Другие виды розеток и вилок с ним абсолютно несовместимы.

Тип I

I – стандарт, распространенный в Австралии и Новой Зеландии. Два плоских контакта установлены под углом. Третий вертикально расположен снизу и является заземляющим элементом. Подобные типы электрических розеток используются в Папуа-Новой Гвинее, а также в Республике Островов Фиджи.

Тип J

J – швейцарский стандарт, имеющий определенную схожесть с типом C, но при этом отличающийся наличием заземляющего контакта, отведенного в сторону. При подключении евровилок нет необходимости использовать переходники.

Тип K

К – датский стандарт, единственным отличием которого от французского типа является место расположения заземляющего контакта, установленного непосредственно в вилке, а не в конструкции розетки.

Тип L

L – итальянский стандарт, предполагающий совместимость с евровилками типа С. Конструкция состоит из трех круглых контактов, образующих горизонтальный ряд.

В некоторых случаях старые британские образцы, до сих пор применяемые в Южной Африке, могут обозначаться буквой М.

Чем отличаются разъемы AU, US, UK и EU Plug

Сегодня выделяют четыре основных видов штекеров, получивших распространение в западных и азиатских странах:

1. AU Plug – обладает двумя плоскими штырями. Электрические контакты расположены горизонтально с небольшим наклоном. Приборы с подобным штекером работают под напряжением 220-240 вольт. Фактически, пользоваться такими техническими устройствами могут жители России, главное – наличие соответствующей розетки.
2. US Plug – американская разновидность вилки. Обладает двумя плоскими штырями, расположенными вертикально. Наклон между электрическими контактами отсутствует. Зачастую используется в США. Нередко можно встретить подобные электрические розетки в Японии и Корее. Электроприборы рассчитаны на напряжение 100-127 вольт.
3. UK Plug (иногда используется обозначение G) – британская вилка, обладающая тремя плоскими штырями. Два электрических контакта расположены горизонтально, 1 – вертикально. Электрические устройства, оснащенные подобными вилками, работают под стандартным напряжением 220-240 вольт.
4. EU Plug – европейская разновидность вилки. Она оснащена двумя вертикальными круглыми штырями. Эксплуатация таких приборов в государствах постсоветского пространства не требует использования специальных переходников. Техника работает под напряжением 220-240 вольт.

Совершая покупку электронной техники с европейской разновидностью вилки (EU Plug), необходимо учитывать наличие дополнительного заземления. Таким образом, эксплуатация электроприбора будет намного безопаснее. Чтобы узнать вид штекера, загляните в описание товара. Если найти интересующую информацию не удалось – прочитайте пользовательские отзывы. Обычно они содержат полезные подробности о товаре.

Как переделать китайскую вилку

Сложнее всего будет раздобыть специальную заготовку для переделки. Её необходимо распечатать на 3D-принтере. Это не займет много времени и потребует минимум материалов.

Если собственным печатающим устройством вы еще не обзавелись, то просмотрите местные доски объявлений. В каждом городе есть энтузиасты, которые печатают модели на заказ по более-менее приемлемым ценам.

За один переходник могут запросить вплоть до 100 руб., если заказать несколько, то цена снизится до 40-60 руб. за штуку. Заказывайте побольше, лишними не будут.

1. Для начала нужно подготовить гаджет.

На родной китайской вилке придется сточить или спилить 5 мм от заземляющего контакта, чтобы он стал вровень или короче двух других контактов.

2. Контакты для подключения следует хорошенько зачистить и облудить.

3. Теперь разбираем переходник, из которого нам понадобятся лишь штырьки вилки.

4. Для лучшего контакта круглую основу штырьков в месте спаивания лучше сточить.

5. Примеряем распечатанный переходник к гаджету и размечаем необходимое место спайки, чтобы штырьки находились на уровне обычной вилки.

6. Припаиваем штырьки к контактам устройства и убеждаемся, что они подходят к розетке.

7. Устанавливаем распечатанную заготовку на корпус, а пустоты вокруг контактов заполняем термоклеем.

Как видите, работы максимум на 30-40 минут, а в результате мы получаем полностью готовый переходник для работы с российскими розетками.

Он не будет торчать из стены и постоянно вываливаться, как типичный «покупной».

Итоговый результат

Извините, но у нас всё работает без напильника. – Yota 💙

Аналогичным образом можно переделать китайские зарядки и блоки питания без контакта заземления. Для этого используйте вот такую 3D-модель.

Говорите, танцы с бубном? Купить и терпеть переходник проще? Конечно.

Но какое в этом удовольствие? 😉

(1.77 из 5, оценили: 78)

Какой штекер выбрать для России на AliExpress

Уже стало привычным заказывать на АлиЭкспресс различные гаджеты и бытовую технику

И когда вы выбираете последнее, то стоит обратить внимание на соединительные разъемы с электросетью, их еще называют «штекеры»

Некоторые пользователи могут испытывать затруднения с правильным выбором, так как в карточке товара есть обозначения, которые не всем понятны, кто-то не разбирается в типах электрических розеток. Поэтому есть риск приобрести прибор с неподходящей для российской сети вилкой.

В мире до настоящего времени нет единого стандарта на типы соединительных разъемов из-за различия напряжений и частоты тока в электросетях у разных стран. Но даже там, где используются привычные нам 220В и 50Гц, конструкции электророзеток и вилок могут отличаться.

• Тип UK – три плоских штырька – расположение одного перпендикулярно двум — используется в Великобритании, Ирландии и некоторых других странах.
• Тип AU – штекер для Китая, Австралии и ряде стран.
• Тип EU – привычная нам европейская вилка, подходит для стран СНГ, применяется в государствах Евросоюза, Турции .
• Тип US – американский тип, используется на американском континенте, Японии.

Стоит отметить, что здесь показаны в основном типы с двухконтактными разъемами (кроме британского), которые являются токонесущими. Третий разъем является заземляющим, кроме того, на европейском типе он не выступает, а располагается на корпусе вилки в виде пластины.

Как найти подходящую электронику на Джум

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Источник

Мировые стандарты всех стран на розетки, вилки, напряжение и частоту тока

Готовясь к поездке за границу, мы берём с собой много электронных гаджетов, например электрические бритвы, телефоны, планшеты, ноутбуки, электронные книги, фотокамеры, MP3 плееры и т.д. Но, не каждый знает о том, что в каждой стране существует разная электрическая система, в которой разные стандарты электрических вилок и розеток, разные частоты, напряжения и силы тока.

Поэтому перед поездкой за границу было бы неплохо узнать заранее о системе электросетей в стране, в которой вы собираетесь прибывать. В противном случае может получиться так, что в стране пребывания вам не удастся зарядить ваше электронное устройство и даже включить его для работы от сети.

Большинство блоков питания для электронных устройств, таких как ноутбуки, зарядные устройства, мобильные устройства, видеокамеры и фотоаппараты имеют универсальное питание, поэтому они способны работать при напряжении питания от 100 до 240 Вольт, и частоте 50 или 60 Гц.

Карта-схема использования в разных странах мира напряжения и частоты тока

Как видим, большинство электронных устройств и гаджетов приспособлены для работы в широком диапазоне электрических систем разных стран, но есть очень важный момент, связанный с разновидностью электрических вилок и розеток в этих электросистемах. В разных странах стандарты на розетки и вилки разные, поэтому Вы попросту не сможете подключить зарядное устройство к этой розетке, так как оно туда просто не влезет.

Чтобы обезопасить себя от подобных разочарований, нам следует позаботиться об этом заранее, купив соответствующий переходник или адаптер для зарядки данного устройства. Сегодня можно купить универсальный набор переходников, которые подходят для большинства стран мира.

Карта-схема использования в разных странах мира электрических вилок и розеток по типам

Но всё же перед поездкой в другую страну будет неплохо узнать о стандарте электросистемы в ней, узнать стандарт на вилки и розетки.

Ниже Вы увидите таблицу, в которой описываются стандарты электросистем всех стран мира. Причём сгруппированную по континентам, нажимая на ссылку с названием континента, Вас сразу же перенаправит к нужной области текста с описанием стран этого континента.

Обратите внимание! Существуют страны, в которых в зависимости от региона или области существуют разные стандарты на электросистемы, например, Бразилия или Мальдивы. В этом случае Вам следует более точно проверить, какой стандарт действует именно в этой области страны. Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны

Если в стране действует несколько стандартов, то это будет указано в приведенной таблице, в противном случае будет одна запись для страны.

Итак, для начала рассмотрим все имеющиеся в мире стандарты электрических вилок и розеток с прилагающейся фотографией и более подробным описанием. Здесь Вы сможете узнать как выглядит, например, американская розетка, европейская, японская, австралийская и т.д.

Что делать в случае ошибки в выборе типа штекера на АлиЭкспресс?

Основные типы розеток имеют ту же аббревиатуру, что указывалась ранее: UK, AU, EU, US. Добавляется только слово Plug. Вообще-то в мире существует 12 типов розеток, но основные вам уже известны.

Знать это нужно только в том случае, если вы покупаете прибор с комплектом вилки и розетки, чтобы не приобрести американский вариант под использование напряжения 110В. Все остальные проблемы можно решить.

В России распространены два типа розеток:

• С – тип «советского образца» с двумя круглыми контактами;
• F – европейский стандарт с двумя круглыми контактами и двумя металлическими зажимами для заземления.

Различаются они небольшим увеличением диаметра и глубины гнезда под вилку у типа F. Поэтому вилку типа F можно вставить в тип С, а вот наоборот чревато перегревом из-за плохого контакта.

Что же делать, если все-таки произошла ошибка с выбором штекера, или у вас не было такой возможности: некоторые недорогие вещи продаются именно так. Не стоит пугаться. Надо помнить, что официально в Китае используется сеть напряжением 220В и частотой тока 50Гц, как и в России. Поэтому есть два способа решить эту проблему.

Первый – приобрести на том же АлиЭкспресс адаптер или купить в магазине.

Второй вариант – купить в магазине электротоваров российскую вилку и заменить китайскую. Этот вариант предпочтительнее, так как адаптер увеличивает габариты соединения, что не всегда удобно при размещении прибора, а также он может где-то затеряться.

Особенности замены разных видов электрических вилок

Замена конструкции европейского образца

Этапы замены электрической вилки европейского образа

Как правило, необходимость в замене возникает, когда была нарушена целостность одного из штырьков. Технология достаточно простая:

1. Замена начинается с демонтажа старой евровилки и удаления внешней оболочки с провода. От конца удаляется не менее 5 см.
2. Каждая жила провода зачищается приблизительно на 15 мм. Этой длины будет достаточно для подключения проводов в конструкции европейского образца.
3. Все оголенные жилы обрезаются таким образом, чтобы длина оголенных проводов была не более 10 мм. Этого достаточно, чтобы заменить вилку новой самостоятельно.
4. Для обеспечения надежного контакта требуется с помощью плоскогубцев подогнуть концы проводов.
5. Следующий этап – правильное подключение проводов. Большинство шнуров оснащено тремя проводами. Коричневый – фаза, желтый или зеленый – заземление, синий – ноль.
6. Чтобы вилка не шаталась, ее нужно хорошо зафиксировать, зажав провод пластиковой перемычкой.
7. Завершающий этап – собрать рабочий механизм и проверить его работоспособность.

Замена старой электровилки советского образца

Одна из наиболее распространённых в СССР конструкций вилок, рассчитана на 220В

Старая электрическая вилка имеет еще более простую конструкцию в сравнении с предыдущим аналогом. Алгоритм замены в данном случае немного отличается. Основные этапы, из которых состоит замена:

Демонтируется старый корпус и разбирается.
Как и в предыдущем случае оголяются провода. Концы зачищаются на 15 мм.
В данном случае заземление отсутствует, поэтому подсоединить нужно всего два провода

При подключении важно следить за полярностью.

Завершающий этап – сборка уже готовой электровилки.
