Как проверить аккумулятор мультиметром на работоспособность

Как проверить заряд АКБ по индикатору?

На многих необслуживаемых аккумуляторах установлены индикаторы заряда, позволяющие визуально определить состояние батареи. Эта опция впервые появилась на японской продукции и быстро завоевала популярность благодаря удобству и доступности.

Гидрометр, как называют индикатор, представляет собой прозрачное окошко на крышке батареи. Цвет окошка меняется в зависимости от состояния АКБ:

• Зеленый — полный заряд.
• Серый либо белый — нужно зарядить.

У некоторых индикаторов окошко краснеет при потере емкости.

Принцип действия прибора основан на изменении плотности электролита при разном уровне заряда. Работает это так:

К окошку прикреплена трубка с зеленым поплавком.

• При зарядке аккумулятора плотность электролита растет и поплавок поднимается, приближаясь к окошку.
• Если АКБ разряжена, плотность падает и шарик тонет в электролите. В результате окошко индикатора меняет цвет на серый или черный.

В некоторых моделях индикаторов имеется красный шарик, который всплывает при снижении плотности электролита. Этим обеспечивается красная индикация разряда.

При падении уровня электролита через окошко будет виден не шарик, а непосредственно электролит. Чтобы предотвратить разрушение пластин, в банки нужно долить дистиллированную воду и зарядить аккумулятор.

Достоинство индикатора в том, что устройство позволяет определить состояние батареи без применения специальных приборов. Это удобно при покупке аккумулятора или в дорожных условиях, когда нужно быстро проверить состояние АКБ. Однако индикация при помощи поплавка не всегда позволяет сделать точные выводы о работоспособности аккумулятора. Поэтому в случае сомнений нужно использовать мультиметр или нагрузочную вилку. Они пригодятся и в случае, когда нужно проверить батарею, не оснащенную индикатором.

Как проверить заряд батарейки мультиметром

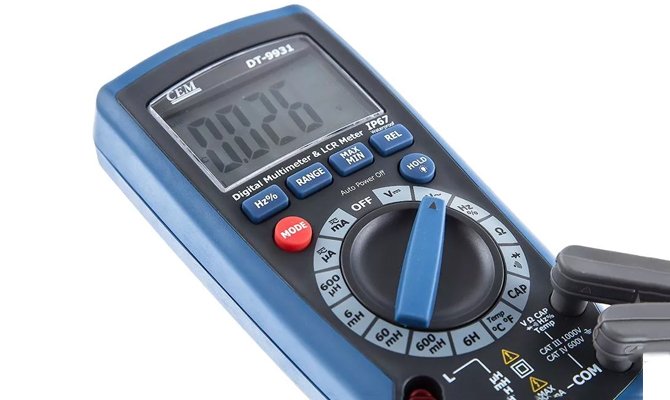

Мультиметр (Тестер) представляет собой прибор, позволяющий проверить напряжение в сети, места разрыва электрического кабеля, определить значение сопротивления в сети, а также работоспособность имеющихся электрических приборов. Но помимо этого, с его помощью можно проверить емкость и заряд источника питания.

Изначально нужно включить сам прибор и выставить показатели на соответствующий параметр – «Постоянный ток Амперы». После этого, потребуется сделать настройку соответствующих показателей для портов:

• значение порта для щупа под номером 1 должно быть СОМ;
• для щупа под номером 2 нужно поставить на значение 10 ADC;
• имеющаяся ручка непременно должна быть в положении DAC или DCA;
• предельный результат для осуществляемой проверки по показателям должен быть не менее 6А, но не выше 10А.

Но здесь стоит учесть, что настройка для измерения силы тока должна стоять на показателе Амперы, а не Вольты. Далее потребуется соединить щупы используемого тестера с контактами, а именно:

• клемма «+» (с красным проводом) подсоединяется соответственно «+» на гальваническом элементе;
• клемма «-» (с черным проводком) должна быть подсоединена к «-» на гальваническом элементе.

В качестве предосторожности следует сказать, что нужно придерживаться рекомендации относительно времени осуществления проверки. Максимальное время для проверки должно составлять не более 2-х секунд

Это обусловлено тем, что превышение указанного времени может испортить батарейку, независимо новая она была или использованная.

Проверка заряда элемента питания

Проверяют зарядку питания при помощи цифровых электронных мультиметров и аналоговых вольтметров. Применение первых измерительных приборов более популярно и распространено, так как мультиметры имеют небольшую стоимость, просты в использовании и обслуживании.

Проверка заряда без нагрузки

Заряд питания без нагрузки (в так называемом «режиме холостого хода») измеряется следующим образом:

1. Регулятор мультиметра устанавливается в режим измерения постоянного напряжения;
2. Выбирается предел измерения до 20 В;
3. Соблюдая полярность, щупы прибора прикладываются к полюсам батарейки (красный – к положительному, черный – к отрицательному);
4. Значение заряда (напряжения) мультиметр с небольшой погрешностью покажет на своем дисплее через 2-3 секунды.

Проверка заряда мультиметром

На заметку. Перед тем, как измерить заряд батарейки мультиметром, необходимо убедиться в том, что ее полюса не загрязнены и не покрыты пленкой окислов. Все визуально заметные загрязнения удаляют смоченной в спирте ваткой или чистой ветошью. Также необходимо использовать прибор, исправность и точность измерений  которого проверена временем.

Полученное при измерении значение сравнивают с тем, которое указано на питании. Так, например, если значение напряжения элемента форм-фактора типа АА меньше 1,0 В, то это означает, что он разряжен и не пригоден для дальнейшего использования.

Проверка электрических батареек мультиметром под нагрузкой

Проверка батареек мультиметром производится следующим образом:

1. К проверяемому питанию параллельно подключают нагрузочный элемент;
2. Соблюдая полярность, к полюсам прикладываются щупы мультиметра;
3. Спустя примерно 35-40 секунд, с дисплея прибора снимается фактическое значение заряда питания под нагрузкой.

Работоспособность и возможность дальнейшего использования питания определяются в зависимости от полученного при таком измерении значения. Так, например, если напряжение пальчикового элемента типа АА меньше 1,1 В, он считается разряженным и может быть утилизирован; батарейки с напряжением от 1,2 до 1,3 В можно использовать в пультах дистанционного управления и настенных часах. Полностью заряженными и пригодными для использования по назначению считаются питания с напряжением под нагрузкой выше 1,35 В.

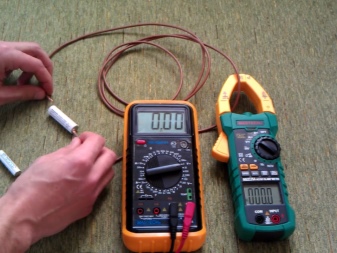

Проверка батареек способом измерения силы тока

Еще одним способом того, как проверить батарейку тестером, является измерение силы тока.

Производят подобное измерение следующим образом:

1. Красный щуп прибора подключают к разъему для измерения постоянного тока (гнездо с маркировкой «COM»);
2. Ручку регулятора прибора устанавливают на максимальное для данного мультиметра значение измеряемого постоянного тока – 5 или 10 А;
3. Батарейку зажимают в руке и прикладывают черный щуп к отрицательному полюсу;
4. Красным щупом касаются положительного полюса на несколько секунд, запоминая окончательное значение, которое покажет прибор.

Разряженные питания будут иметь результат подобного измерения меньше 1,7 А.

Как проверить батарейку без приборов

Самый простой щелочной или алкалиновый пальчиковый элемент питания можно проверять на степень зарядки без использования различных измерительных приборов следующим образом:

1. Батарейку берут за верхнюю часть с положительной клеммой двумя пальцами и поднимают над поверхностью стола на 2,5-3,0 см;
2. Разжимая пальцы, дают элементу удариться отрицательным полюсом о поверхность стола. Заряженные элементы при соприкосновении с твердой поверхностью издают глухой звук и не падают на бок, оставаясь в вертикальном положении.

Также можно узнать, насколько разряжена та или иная батарея, вставив ее в фонарь. По яркости свечения светодиодов можно судить о том, насколько заряжен вставленный в него элемент.

Как проверить батарейку с индикатором заряда

Некоторые модели батареек имеют специальный встроенный индикатор заряда – полоска с определенным количеством светящихся сегментов из термокраски.

Индикатор заряда

Проверка заряда модели с таким приспособлением производится следующим образом:

• Двумя пальцами разных рук касаются круглой контактной площадки у положительного и полукруглой – у отрицательного;
• По заполнению индикаторной полоски светящимися сегментами судят о полноте заряда элемента.

Восстановление емкости li-ion аккумулятора

Иногда вследствие длительной эксплуатации аккумулятор вздувается из-за газов, и заряд держит непродолжительно. В этом случае, используя эпоксидную смолу и паяльник, можно вернуть устройство к жизни. Для этого необходимо разъединить корпус батареи и верхний блок с датчиком. Отделяют датчик, и под ним находят колпачок, скрывающий управляемую электронику. Используя тонкую иглу, прокалывают колпачок с большой аккуратностью, чтобы не повредить начинку. Затем берут какой-либо плоский предмет, по габаритам превышающий размер вашей батареи, и прижимают им аккумулятор на столе или другой плоскости

Важно правильно рассчитать необходимое усилие. После этого эпоксидной смолой закрывают отверстие и припаивают датчик

1. Потребуются: блок питания 5-12 В, вольтметр, резистор с сопротивлением 330-1000 Ом и мощностью не ниже 500 мВт. Контакты блока питания необходимо освободить и произвести соединение с батареей следующим образом: минус батареи с минусом блока питания, к плюсу добавляем резистор. При помощи мультиметра нужно проверить правильность полярности. БП подключается в сеть на 2-3 минуты.

Напряжение

Перед тем как проверить свой аккумулятор мультиметром, желательно подобрать качественную модель от проверенного производителя.

Увы, на рынке продаются и дешёвые устройства, китайские подделки, в случае с которыми рассчитывать на высокую точность измерений или длительный срок службы не приходится.

Если вы не знаете, как проверить текущую зарядку аккумулятора обычным мультиметром, представленная далее инструкция вам в этом отлично поможет.

В замерах напряжения нет ничего сложного. С этой задачей можно справиться своими руками.

Есть буквально несколько шагов, позволяющих понять, как правильно проверить заряд аккумулятора, то есть напряжение в нём, пользуясь мультиметром.

• Переключите прибор на режим измерения постоянного напряжения.
• Выставите пороговое значение до 20 В, поскольку больше у обычной батареи для легковых авто быть не может.
• Чтобы сделать замер напряжения своего аккумулятора, необходимо мультиметром, а точнее его щупами, подключиться к одноимённым выводам на АКБ.
• Через несколько секунд на дисплее отобразится значение. В норме оно должно составлять около 12,7 В, если нет нагрузки.

Случается и так, что проверить текущий заряд своего аккумулятора универсальным тестером никак не получается, поскольку на дисплее высвечивается знак -.

Это распространённая ошибка среди начинающих. Пользователь попросту неправильно соединил щупы. То есть плюс пошёл на минус, а минус соединили с плюсом. Отсюда и такие данные на дисплее.

Нет ничего страшного в том, если щупы окажутся не на своих местах при замерах напряжения. Но лучше такие ошибки не допускать.

Если удалось измерить вольтаж автомобильного аккумулятора, можно двигаться дальше. Ведь мультиметром удастся получить ещё ряд полезной информации о состоянии АКБ.

Измерение остаточного напряжения

Для
проверки батарейки прибором нам понадобится обычный китайский мультиметр. С его
помощью нужно будет замерить напряжение на полюсах (+ и -).

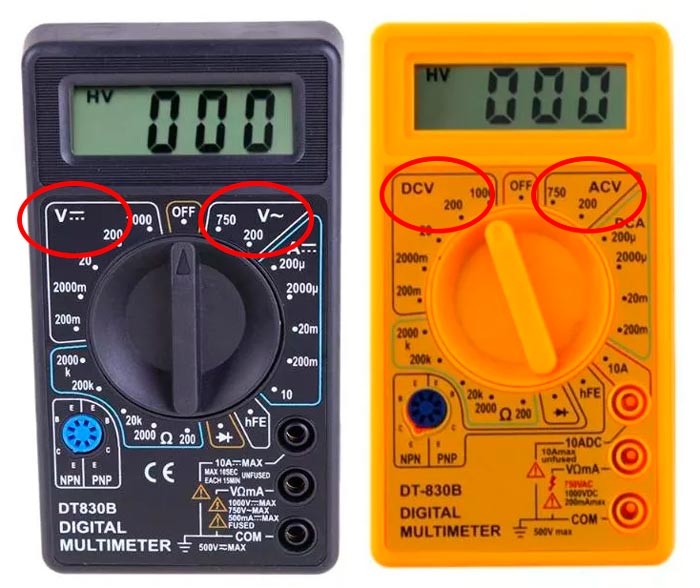

Обратите
внимание – на панели мультиметра есть две шкалы:

постоянное напряжение – DCV

переменное напряжение — ACV

Нам
понадобится “постоянка”. Устанавливаете переключатель в положение 20V.

Два
щупа вставляете в следующие разъемы:

черный – в COM (общий)

красный – в VΩmA

Находите
на батарейке плюсовой и минусовой контакт и прикладываете черный щуп к минусу,
а красный к плюсу.

По большому счету полярность при таких замерах существенной роли не играет.

Если
перепутаете плюс и минус, то на экране просто высветятся показания с
отрицательными значениями (перед цифрой будет стоять значок “минус”).

Номинальное
напряжение батарейки обычно указывается на ее корпусе.

Значения,
которые покажет мультиметр должны соответствовать этим данным, либо быть чуть
больше.

Например,
алкалиновая (щелочная) батарейка типоразмера АА (пальчиковая), имеет
номинальное напряжение 1,5 вольт. На исправном и заряженном элементе мультиметр
должен показать 1,5 – 1,6V.

Если
батарея будет немного разряжена, то и значения будут чуть меньше чем 1,5В.

Здесь
действует следующее правило:

когда мультиметр показывает напряжение 1,35V и выше – элемент питания считается еще более-менее рабочим

Если
значение меньше – от 1,2 до 1,35V, не стоит его сразу выбрасывать в
мусорку. Батарейки вполне сгодятся для маломощных устройств:

калькулятор или электронные часы

компьютерная мышка

пульт дистанционного управления

Можете
тут же вставить их в пульт и проверить работоспособность, направив глазок в
камеру смартфона. На экране телефона должен быть виден инфракрасный сигнал.

Правда
современные смартфоны сплошь и рядом оснащены инфракрасным фильтром, плюс
многие TV уже управляются по Wi-Fi без всякого ИФ сигнала,
поэтому подобный фокус работает не всегда.

Ошибка!
Только не вставляйте два элемента питания (один хорошо заряженный, другой плохо) в одно устройство.

У
них будут разные токи отдачи и в дальнейшем произойдет окисление контактов.

При
напряжении менее 1,2V батарея считается прилично севшей. При 0,9V полностью разряженной.

Ее следует выкинуть или утилизировать (что в наших реалиях одно и то же).

Обратите
внимание, если у вас аккумуляторные устройства и они при подобной проверке дают
околонулевые значения, это однозначно говорит о том, что АКБ хлам и подлежит
утилизации. Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Ошибка!
Не думайте, что поставив на подзарядку вы реанимируете такую батарею и сделаете ее снова работоспособной.

Проверка элемента на заявленную ёмкость

Для проверки заряда под нагрузкой вам потребуется любой потребитель тока – лучше всего использовать любое эквивалентное сопротивление, потребляющее 100… 200 миллиампер в час. Это может быть либо лампочка от карманного фонаря, либо светодиодная головка от другого похожего фонаря. Можно использовать любой гаджет, например карманный FM-радиоприёмник, звук в котором включён негромко.

1. Соберите цепь из выключателя, потребителя и батарейки.
2. Включите параллельно батарейке мультиметр в режиме вольтметра. Можно использовать второй тестер, включённый последовательно в цепь на измерение тока в режиме «200 мА» или «10 А».
3. Оставьте цепь в рабочем состоянии и засеките время.

Задача – вовремя засечь момент, когда напряжение на каждой из батареек или аккумуляторов упадёт до 1 В. Если используются две батарейки (или два аккумулятора такого же типоразмера) – падение напряжения должно быть до 2 В. У потребителей 9-вольтовых батареек – до 6 В, но, если элемент одноразовый (неперезаряжаемые аккумуляторы), можно разряжать «до победного конца», пока гаджет не перестанет работать. Проверять одноразовые элементы смысла нет – их просто используют и выбрасывают, чего не скажешь об аккумуляторах. Даже если аккумулятор изношен и запущен, он подвергается тренировке, т. е. разрушению металлических кристаллов в рабочем слое. Его ёмкость частично можно восстановить – и использовать его далее в маломощных потребителях.

Быстрая проверка проводится с помощью потребителя, равного ёмкости аккумулятора. Если, к примеру, тестируется никель-металлгидридный «пальчиковый» аккумулятор (типоразмер AA) на 1000 миллиампер-часов, то потребитель должен использовать столько же тока (в миллиамперах за час). Подключение производится не более, чем на минуту. Злоупотреблять быстрым разрядом аккумулятора не следует: виды на основе никеля «не любят» быстрый разряд – для них предпочтительно время разряда от 5 часов до суток. Литий-ионные, разряжаемые с 4,2 до 2,5 В, отдают заряд быстрее – не менее чем за 2 часа, без особо разрушительных последствий.

Когда любой из аккумуляторов запущен настолько, что восстановление ёмкости даже путём тренировок (медленный заряд и несколько обычных циклов разряда-заряда) не помогает – смело утилизируйте его. Никель-кадмиевые образцы, используемые в шуруповёртах, при тренировке разряжаются до 0,4 В на каждый элемент по «короткоимпульсному» методу.

1. Подключить нагрузку – и держать её включённой, пока напряжение не упадёт до 0,4 В.
2. Сразу же отключить её.
3. Выждать требуемое количество секунд (или минуту), пока напряжение не поднимется свыше 1 В, например до штатных 1,2 В.
4. Повторять этот шаг, пока напряжение не перестанет подниматься больше 1 В. Если сомневаетесь – повторите эти же действия, например, 3 раза.
5. Поставить аккумулятор в режим медленного (с током на 1/24 его ёмкости) заряда. Теоретически он зарядится не за 10 часов, а за сутки.

Сегодня эту работу выполняют анализаторы аккумуляторов, в которых заложены все программы тренировок для каждого из типов – а в качестве «балласта» используется тест-нагрузка. Эти аккумуляторы ещё можно попытаться «поднять» – но и им рано или поздно придёт конец.

Категорически запрещается помещать отработавшие своё элементы в городские отходы. Вредные для окружающей среды кадмий, никель, литий, щёлочи и кислоты подлежат специальной утилизации. Сдавайте этот «мёртвый груз» в пункты, откуда они отправляются на повторную переработку.

Мобильные устройства

Также важно знать, как измерить ёмкость аккумулятора на телефоне или планшете. Износ элементов питания неизбежен и с годами может составлять до 50%

Как правило, ресурс существенно сокращается за 2–3 года.

Измерение ёмкости АКБ проводится в мАч, как уже было сказано выше. Несмотря на то что современные девайсы держат заряд существенно меньше, показатели ёмкости на них только увеличиваются. Быстрый же расход энергии достигается за счёт использования беспроводных сетей, приложений, которых старые мобильники не знали. На новых гаджетах ёмкость составляет от 1500 мАч и более.

Определяем изношенность

Определить сильный износ АКБ можно и без специальных приборов. Если батарея имеет вздутия, в целом деформирована, то нужно немедленно прекратить её использование. В противном случае есть риск, что большой урон получит и сам мобильник. Например, аккумулятор телефона «протечёт»: из него выльется электролит и повредит микросхемы. Быстрая разрядка девайса также свидетельствует об изношенности элемента питания.

Так выглядит испорченный аккумулятор телефона

Провести измерение изношенности батареи на смартфонах и планшетах можно, не применяя мультиметр. Для этого есть специальные приложения, которые позволяют как проверить аккумулятор на Android, так и на iOS.

На Андроид такая программа уже включена в систему. Для её активации необходимо ввести цифровой запрос: *#*#4636#*#*. После выбрать пункт «Информация о батарее». В нём будут выведены подробные данные о АКБ.

Информация о батарее на Android

Их же можно узнать, скачав приложение Battery. На iOS существует утилита, которая называется BatteryCare. Загружаем её через AppStore. Она также сообщит подробную информацию о батарее.

Если ваш мобильник не обладает операционной системой, для проверки подойдёт мультиметр или тестер. Как им пользоваться, указано в начале статьи

Просто контакты расположены близко друг к другу, и прикладывать к ним щупы нужно более аккуратно и осторожно

Теперь вы знаете, как проверить ёмкость пальчиковых аккумуляторов или аккумуляторов у телефона. Не забывайте следить за «здоровьем» элементов питания своих устройств. Так они (устройства) прослужат гораздо дольше.

Как проверить емкость аккумулятора мультиметром?

Еще одним важным показателем является емкость аккумулятора. Эта характеристика показывает, какое количество заряда он отдаст в течение конкретного промежутка времени, при определенном напряжении, и она измеряется в ампер-часах.

Емкость аккумулятора автомобиля, при помощи мультиметра можно проверить несколькими способами.

Проверка емкости аккумулятора авто под нагрузкой

Одним их способов проверки емкости аккумулятора с помощью мультиметра является применение нагрузки, в роли которой может выступать обычная лампочка. Стоит помнить, что если она начинает постепенно тускнуть, то на этом можно заканчивать проверку, поскольку аккумулятор неработоспособен.

Нагрузку для проверки аккумулятора необходимо подбирать таким образом, чтобы она могла забрать половину тока батареи, то есть если емкость равна 7 Амперам в час, то нагрузка должна быть 3,5 Вольт. Отличным вариантом может быть автомобильная фара мощность, которой равна 35-40 Ватт.

Поэтапно данная процедура выглядит так:

• Аккумулятор отключается от генератора;
• Подключается нагрузка;
• Около двух минут аккумулятор должен работать под нагрузкой;
• Отключается нагрузка;
• К аккумулятору подключается мультиметр в режиме измерения напряжения;
• Снимаются показатели.

Если аккумулятор исправен, то его напряжение должно быть выше 12,4 Вольт. Соответственно любые проблемы при запуске, скорее всего, вызывает неисправность электропроводки или иных систем автомобиля. В том случае, если показатели мультиметра находятся в промежутке от 12 до 12,4 Вольт, то это значит, что долго он не проработает и в скором времени нужно будет приобрести новый аккумулятор.

Проверка емкости аккумулятора методом контрольного разряда

Для того чтобы проверить аккумулятор таким образом необходимо полностью зарядить его и нагрузить таким образом, чтобы сила тока разрядки соответствовала расчетному значению, которое указано в паспорте батареи. При этом в цепь включается амперметр или мультиметр включенный в режим отображения силы тока в цепи.

После этого, необходимо зарегистрировать через какое время сила тока уменьшится более чем на 50%. Получившееся значение сравниваем с паспортными данными аккумулятора и если разница не велика, то он вполне годен к использованию. Если разница велика, то это явное свидетельство о том, что батарею нужно заменить.

Исследование на ток короткого замыкания

Этот варварский метод, использующий параллельное подключение мультиметра в режиме «10 А» к батарейке или аккумулятору, категорически не рекомендуется. Померить ток таким способом – значит, замкнуть полюса аккумулятора накоротко, это можно было бы сделать обычным проводом с толстым сечением без каких бы то ни было измерений. Даже измерение тока короткого замыкания на пару секунд заметно подпортит аккумулятор, после чего ему как минимум потребуется полный цикл тренировки. Запомните: аккумуляторы тестируются только под адекватной нагрузкой, не приводящей к падению напряжения ниже минимального порога менее, чем хотя бы за несколько минут. Не слушайте горе-мастеров, советующих замерять токи таким способом. Если источник мощный (на 3 и более ампер-часов) – велик риск сжечь шунт и повредить прибор.

Проверка пальчиковых батареек мультиметром

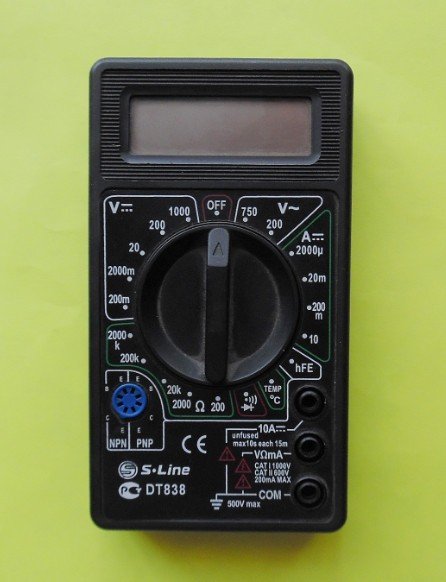

Для проверки пальчиковых батареек воспользуемся цифровым мультиметром. Это удобное устройство, с помощью которого проверяется напряжение, сила тока, сопротивление, целостность провода, емкость и многое другое.

Что бы правильно проверить батарейку мультиметром щупы устройства должны быть установлены подобным образом.

Переводим переключатель в левую сторону на значение 20.

Красный провод отвечает за «+», Черный провод отвечает за «-».

Берем красный щуп и присоединяем его к положительному полюсу источника питания. Затем берем черный щуп и прислоняем его к отрицательному полюсу или просто минусу.

После того как соединение будет выполнено прибор покажет точное напряжение батареи «аа» типа. Стандартное напряжение для пальчиковой батарейки равно 1,5 вольта. Ничего страшного если прибор показывает 1,54 или 1,45 вольт. В целом если судить по напряжению, батарея пригодна к использованию. Но если она не работает хоть и показывает хороший вольтаж, значит, у нее очень низкая сила тока либо имеется какое-то повреждение. В этом случае лучше приобрести новую.

Таким образом, проверка пальчиковых батареек мультиметром выполняется, так как показано на рисунке.

Краткий алгоритм действий:

1. Подсоединяем к измерительному устройству черный щуп в самую нижнюю лунку.
2. Присоединяем в среднюю лунку красный щуп.
3. Устанавливаем рычаг на цифру 20 с левой стороны.
4. Берем красный провод и подсоединяем его к плюсу аккумулятора.
5. Берем черный провод и крепим его к минусу батареи.
6. Смотрим отображаемое значение на дисплее устройства.

Как проверить батарейку мультиметром под нагрузкой?

Для выполнения подобной процедуры необходимо подсоединить батарейку к электрическому устройству. Например, к микро моторчику, лампочке или светодиоду. И параллельно прикрепить контакты измерительного устройства. На рисунке ниже, показано как это можно реализовать, так же приведена схема электрической цепи.

Для эксперимента был взят обычный моторчик на 3v. Такие ставят почти во все электрические игрушки. Провода к батареи прикреплены с помощью обычной изоляционной ленты.

Первым делом соединяем элемент питания и моторчик, а затем встык соединения втыкаем щупы мультиметра. Как видно из рисунка на дисплее отобразилось значение 1,49 вольт. Это ниже на 0,06 вольта от первоначальных значений. Такое падение произошло за 2 минуты работы моторчика. Таким образом работоспособность батарейки находится на нормальном уровне.
