Как извлечь видеокарту из системного блока?

Признаки неисправности графического адаптера

Смоделируем ситуацию: Вы включаете компьютер. Начинают крутиться вентиляторы кулеров, материнская плата издает характерный звук – одиночный сигнал нормального старта… И ничего больше не происходит, на экране монитора вместо привычной картинки Вы видите только темноту. Это значит, что на монитор не поступает сигнал с порта видеокарты. Такая ситуация, разумеется, требует немедленного решения, так как компьютером пользоваться становится невозможно.

Еще одна довольно распространенная проблема – при попытке включения ПК система вообще никак не реагирует. Вернее, если присмотреться повнимательнее, то после нажатия на кнопку «Power» все вентиляторы слегка «дергаются», а в блоке питания происходит едва слышный щелчок. Такое поведение комплектующих говорит о коротком замыкании, в котором вполне возможно виновата видеокарта, а точнее, сгоревшие цепи питания.

Существуют и другие признаки, говорящие о неработоспособности графического адаптера.

1. Посторонние полоски, «молнии» и другие артефакты (искажения) на мониторе.

2. Периодические сообщения вида «Видеодрайвер выдал ошибку и был восстановлен» на рабочем столе или в системном трее.

3. При включении машины BIOS издает аварийные сигналы (разные БИОСы звучат по-разному).

Но и это еще не все. Бывает, что при наличии двух видеокарт (чаще всего такое наблюдается в ноутбуках), работает только встроенная, а дискретная бездействует. В «Диспетчере устройств» карта «висит» с ошибкой «Код 10» или «Код 43».

Подробнее:Исправляем ошибку видеокарты с кодом 10Решение ошибки видеокарты: «это устройство было остановлено (код 43)»

Выявление неисправностей

Прежде, чем уверенно говорить о неработоспособности видеокарты, необходимо исключить неисправность других компонентов системы.

1. При черном экране нужно убедиться в «невиновности» монитора. В первую очередь, проверяем кабели питания и видеосигнала: вполне возможно, что где-то нет соединения. Также можно подключить к компьютеру другой, заведомо исправный монитор. Если результат такой же, то виновата видеокарта.

2. Проблемы с блоком питания заключаются в невозможности включения компьютера. Кроме того, если мощность БП недостаточна для Вашего графического адаптера, то могут наблюдаться перебои в работе последнего. В основном проблемы начинаются при большой нагрузке. Это могут быть зависания и BSODы (синий экран смерти).

   В ситуации, о которой мы говорили выше (короткое замыкание), нужно просто отсоединить GPU от материнской платы и попытаться запустить систему. В том случае, если старт происходит нормально, мы имеем неисправную карту.

3. Слот PCI-E, к которому подключен ГПУ, также может выйти из строя. Если на материнской плате несколько таких разъемов, то стоит подключить видеокарту к другому PCI-Ex16.

   Если слот единственный, то следует проверить, будет ли работать исправное устройство, подключенное к нему. Ничего не изменилось? Значит, неисправен графический адаптер.

Решение проблем

Итак, мы выяснили, что причиной неполадок является видеокарта. Дальнейшие действия зависит от серьезности поломки.

В первую очередь, необходимо проверить надежность всех подключений. Посмотрите, до конца ли вставлена карта в слот и правильно ли подсоединено дополнительное питание.

Подробнее: Подключаем видеокарту к материнской плате ПК

Вынув адаптер из слота, внимательно осмотрите устройство на предмет «подпалин» и повреждений элементов

Если они присутствуют, то необходим ремонт.

Подробнее: Отключаем видеокарту от компьютера

Обратите внимание на контакты: они могут быть окислены, о чем говорит темный налет. Почистите их обычным ластиком до блеска.

Удалите всю пыль из системы охлаждения и с поверхности печатной платы, возможно, причиной неполадок стал банальный перегрев.

Данные рекомендации работают только в том случае, если причиной неисправности стала невнимательность либо это следствие небрежной эксплуатации. Во всех остальных случаях Вам прямая дорога в ремонтную мастерскую либо в гарантийный сервис (звонок или письмо в магазин, где была куплена карта).

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Типы видеокарт для ноутбуков

Существует 3 основных типа видеокарт:

• Интегрированная. Имеет простую конструкцию и бюджетную стоимость. Нет графического процессора и видеопамяти. Графика обрабатывается центральным процессором посредством чипсета. Расходует оперативную память. Снижает общую производительность ноутбука и графики. В документации обозначается SMA. Позволяет работать с офисными приложениями, просматривать видео и фото.
• Дискретная. Имеет свою память и процессор. Позволяет запускать игры с разными требованиями к системе и комфортно работать с редакторами фотографий. Потребляет много энергии, поэтому время автономной работы будет минимальным. Большие и мощные вентиляторы сильно шумят.
• Гибридная. Является средним вариантом устройства, между интегрированным и дискретным. Оборудована собственной памятью и графическим ядром, который встроен в чипсет. Позволяет работать с офисными и графическими программами одновременно, а также играми. Потребляет оптимальное количество энергии и обеспечивает высокую производительность.

С заменой видеокарты можно справиться самостоятельно, если она является дискретной. Интегрированную модель сложно изменить без повреждений самому, поэтому это дело лучше доверить мастеру. С новой видеокартой ноутбук сможет работать с требовательными приложениями и качественно воспроизводить графику игр.

Как выглядит видеокарта на ноутбуке

Производители выпускают лэптопы с двумя типами видеокарт: дискретные (отдельные) и интегрированные (встроенные). Как выглядит и где находится видеокарта в ноутбуке, рассмотрим далее:

1. Интегрированная видеокарта встроена в процессор либо чипсет ноутбука. Такой видеоадаптер не содержит отдельной памяти и чипа, и поэтому не может быть заменен аналогичным устройством. Невозможно поменять кусочек центрального процессора, потому что это цельный кристалл. Следовательно, приходится устанавливать совершенно другой CPU. А когда графическая система встроена в чипсет, то тут приходится перепаивать чип. Во время подобной замены нужно удостовериться, что материнская плата рассчитана на другой процессор и микропрограмма, вшитая в плату, правильно определит этот новый компонент.
2. Дискретная видеокарта. В тех моделях, где применяется отдельный видеочип и внешняя видеопамять, графическая карта называется дискретной. Такой ее тип исполнения позволяет проводить замену этого компонента. Однако простой переустановкой одного устройства на другое здесь не обойдется. Так как это тоже чип, то он определенным способом припаян к плате, и чтобы его поменять требуется специальное дорогостоящее оборудование и опытный специалист. Поэтому замена графического адаптера обойдется дорого. А выгодно это хозяину ноутбука или нет, решает каждый отдельно. Но самостоятельно выполнить такую процедуру сложно и небезопасно.
3. Видеокарты типа MXM. Существуют модели ноутбуков с графическими устройствами другого форм-фактора, которые вставляются в специально разработанные для них разъемы. Самый распространенный из них — формат MXM. Такой тип соединения представляет собой мобильную версию компьютерного слота PCI Express. Были и другие варианты, предлагаемые различными производителями, но они не обрели популярность и на текущий момент практически не используются.

А вот как раз графические адаптеры с разъемом MXM меняются очень просто. К тому же они обратно совместимы. И имея видеокарту предыдущего стандарта, ее можно установить в более современный слот. Например, в разъем MXM-III возможно подключить адаптер типа MXM-I, а, наоборот, карту MXM-HE в слот MXM-II вставить не удастся, потому что она в него не войдет. Старые модели видеокарт, поставленные в новый тип разъема, будут работать.

Подобную замену видеоадаптера стандарта MXM можно выполнить и в домашних условиях, не прибегая к услугам специалистов. Для этого потребуется аккуратно раскрутить корпус ноутбука и поменять модуль. Хотя выполнять такую процедуру следует, предварительно ознакомившись с руководством по разборке текущей модели ноутбука. Подобных видеоинструкций достаточно много в интернете.

Из этого видео вы узнаете, как самостоятельно заменить видеочип в ноутбуке Lenovo.

Извлекаем старую видеокарту

Отсоедините все провода от системного блока. Подождите около минуты, пока все компоненты полностью не обесточатся — теперь можно приступать.

Снимите боковую крышку, которая расположена с противоположной стороны от коннекторов материнской платы. Для этого отверните два винта и потяните крышку назад, после чего просто уберите ее. Снимаем боковую панель
Вы увидите внутренние компоненты системного блока. Внутренние компоненты системного блока
Найдите вашу видеокарту среди слотов расширения — обычно они располагаются перпендикулярно материнской плате. В большинстве случае видеокарта будет расположена выше всех остальных плат расширения

Находим вашу видеокарту среди слотов расширения

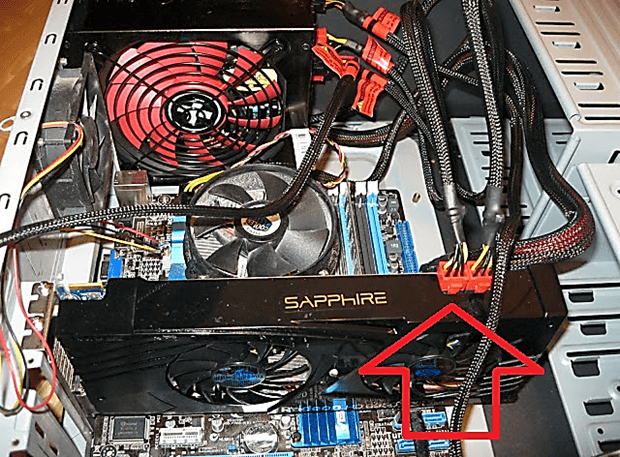

Обратите внимание, идет ли к вашей карте дополнительный шнур от блока питания. Обычно такие шнуры имеют коннектор из шести контактов, который и вставляется в видеокарту. Аккуратно извлеките его, прижав язычок-фиксатор к корпусу

Извлекаем дополнительный шнур от блока питания
Выкрутите крепежные винты, соединяющие корпус карты с системным блоком. Эти винты обычно находятся около задней стенки компьютера. Выкручиваем крепежные винты
Теперь очень аккуратно начинайте извлекать карту из ее слота. Желательно не трогать руками контакты на текстолитовой плате — вероятнее всего, ничего не произойдет, но статика, если она есть, может убить видеокарту. Лучше беритесь за торцы или систему охлаждения

Аккуратно извлеките его, прижав язычок-фиксатор к корпусу. Извлекаем дополнительный шнур от блока питания
Выкрутите крепежные винты, соединяющие корпус карты с системным блоком. Эти винты обычно находятся около задней стенки компьютера. Выкручиваем крепежные винты
Теперь очень аккуратно начинайте извлекать карту из ее слота. Желательно не трогать руками контакты на текстолитовой плате — вероятнее всего, ничего не произойдет, но статика, если она есть, может убить видеокарту. Лучше беритесь за торцы или систему охлаждения.

Извлекаем карту из ее слота

Во время извлечения карты не забывайте про язычок, который крепит ее в слоте с другой стороны от крепежного винта. Аккуратно отогните его, но так, чтобы не сломать, и тяните карту на себя, пока она не окажется в ваших руках. Готово!

Снятие видеокарты с ноутбука

Прежде всего, убедитесь, что у Вашего ноутбука именно дискретная, а не интегрированная видеокарта. Это можно сделать через Панель управления, а можно найти нужную информацию в Сети. Обычно дискретными видеокартами комплектуются ноутбуки, предназначенные для геймеров. Убедились? Тогда выполните следующее:

Выключите гаджет, отсоедините аккумуляторную батарею и отвинтите винты крепления нижней крышки. Их количество и расположение может быть разным у разных моделей ноутбуков. Отвинчиваем винты крепления нижней крышки ноутбука
Отсоедините коннекторы антенн (они обведены красным прямоугольником). Затем снимите жесткий диск или SSD-накопитель в направлении, указанном стрелкой
Обратите внимание – его могут удерживать несколько винтов, которые придется открутить. Отсоединяем коннекторы антенн, снимаем жесткий диск или SSD-накопитель в направлении, указанном стрелкой
Снимите видеокарту в направлении, указанном стрелкой
Она должна легко выйти из стандартного разъема

Соблюдайте те же меры предосторожности, что и при снятии детали с персонального компьютера. Снимаем видеокарту в направлении, указанном стрелкой

Как правильно почистить видеокарту

Извлеченное комплектующее необходимо аккуратно разобрать.

Для начала, следует отсоединить провода питающие вентиляторы (обычно провода не припаяны к детали и могут быть свободно отключены), после чего, снять кулер вместе с защитным корпусом.

Корпус вместе с вентиляторами следует тщательно очистить щеткой и слегка влажной тряпкой. Чтобы снять радиатор, необходимо открутить несколько болтов с обратной стороны видеокарты.

После снятия радиатора, его можно смело вымыть под струей горячей воды, затем оставить сушится.

Замена термопасты

К процессу очистки видеочипа следует подойти крайне ответственно, ведь в отличие от процессора, имеющего гладкую поверхность, чип располагается на плате и его легко повредить. Для снятия остатков термопасты, чип необходимо аккуратно протереть ватой со спиртом. Спирт не должен вытекать на плату комплектующего, его должно быть ровно столько, чтобы вата была лишь слегка влажной. Ни в коем случае нельзя использовать твердые объекты или воду из-под крана.

Почему греется видеокарта и что делать?

Из-за особенности строения системного блока, через него за день проходит огромное количество воздуха. Частички пыли постепенно оседают на внутренних деталях компьютера, особенно на его подвижных частях.

Все производительные видеокарты оснащены как минимум одним вентилятором, из-за чего процесс засорения значительно выше тех видеокарт, в которых установлено пассивное охлаждение. В премиальных устройствах может располагаться три, а иногда четыре кулера. Таким образом, в видеокарту попадает и без того загрязненный воздух из блока питания.

Кроме того, не стоит забывать, на чип видеокарты, так же как и на процессор нанесена термопаста, что делает процесс очистки еще более важным, ведь пересохшая термопаста крайне пагубно влияет на повышение температуры детали.

Засорение видеокарты приводит к тому, что система охлаждения не в состоянии должным образом справляться с нагревом. С возрастанием температуры, компьютер автоматически уменьшает производительность видеокарты.

Постоянная работа в экстремальных условиях значительно сокращает срок службы комплектующего.

Как правильно почистить видеокарту

Извлеченное комплектующее необходимо аккуратно разобрать.

Для начала, следует отсоединить провода питающие вентиляторы (обычно провода не припаяны к детали и могут быть свободно отключены), после чего, снять кулер вместе с защитным корпусом.

Корпус вместе с вентиляторами следует тщательно очистить щеткой и слегка влажной тряпкой. Чтобы снять радиатор, необходимо открутить несколько болтов с обратной стороны видеокарты.

После снятия радиатора, его можно смело вымыть под струей горячей воды, затем оставить сушится.

Замена термопасты

К процессу очистки видеочипа следует подойти крайне ответственно, ведь в отличие от процессора, имеющего гладкую поверхность, чип располагается на плате и его легко повредить. Для снятия остатков термопасты, чип необходимо аккуратно протереть ватой со спиртом. Спирт не должен вытекать на плату комплектующего, его должно быть ровно столько, чтобы вата была лишь слегка влажной. Ни в коем случае нельзя использовать твердые объекты или воду из-под крана.

Как правильно нанести термопасту

Когда видеокарта и радиатор будут достаточно сухими, можно приступить к нанесению термопасты. Термопаста аккуратно наносится на поверхность видеочипа, так, чтобы вещество не попадало на его ножки, затем на видеокарту устанавливается радиатор, который сразу же фиксируется болтами с обратной стороны детали.

Все дальнейшие действия повторяют процесс разборки, только в обратном порядке, на радиатор устанавливаются вентиляторы, после чего деталь вставляется в PCI-Express x16 разъем (при установке, взводить рычаг не обязательно) и фиксируется болтом к корпусу системного блока. Главное, не забыть подключить кабели питания, как от кулеров, так и от блока питания (если имеется дополнительное питание).

По сути, процесс очистки видеокарты ненамного сложнее, чем чистка процессора. Единственное затруднение, с которым могут столкнуться пользователи ПК, это разное строение видеокарты, но от какого бы производителя ни была деталь, кулер и радиатор, все равно должны быть съемными.

Если вы опасаетесь, что в процессе сборки, что-то сделали не так, компьютер можно включить с открытым корпусом, после чего, проследить, вращаются ли вентиляторы на видеокарте.

Как правильно снять и почистить видеокарту от пыли

Принято считать, что видеокарта необходима исключительно для игровых целей. Чем производительнее карта, тем выше параметры можно установить в игре. Конечно, отчасти это так, но, кроме поддержки качественной графики, видеокарта выполняет и ряд других, не менее важных задач.

Во-первых, видеокарта отвечает за отображение всего, что пользователь персонального компьютера видит на экране. Интерфейс ОС, рабочий стол, каталоги, графические файлы и даже рабочая среда BIOS. Именно видеокарта обрабатывает графические данные и передает их на экран монитора. Особенно это актуально при включении режима Aero, при котором, пользовательский интерфейс имеет прозрачность. Во-вторых, видеокарта играет немалую роль при работе с видео, 3D объектами, анимацией и графическими файлами. Стоит ли говорить про майнинг криптовалюты, процесс, которого связан с вычислениями видеокарты.

К сожалению, со временем человек замечает, что компьютер не может справляться даже с простыми задачами, которые еще совсем недавно были ему по плечу.

Если обновление драйверов и оптимизация графики в самой игре не принесла ожидаемого эффекта, можно сделать вывод, что компьютер нуждается в очистке от пыли.

Стоит отметить, что производить чистку следует всего системного блока, а не только видеокарты. Другое дело, что именно до видеокарты у многих пользователей как раз таки руки и не доходят.

Правильный и единственный метод достать видеокарту из системного блока

Всем привет! Сегодня я расскажу, как вытащить видеокарту из материнской платы компьютера. Приведенные здесь рекомендации не зависят от бренда: Asrock, MSI, ASUS или Gigabyte снимаются одинаково.

Первое, что нужно сделать, перед тем как извлечь видюху из ПК — определить, что она дискретная, а не интегрированная в процессор. В последнем случае достать ее невозможно. Отсоединить можно только дискретную графическую плату, которая идет отдельным модулем.

Определить ее наличие можно по нескольким видеовыходам в нижней части тыльной крышки системного блока. Именно там на материнке обычно расположен порт PCI‑E, куда подключаются современные карты. Или зайдите в статью «Как выглядит GPU в компьютере и где она находится?» там все описано в подробностях.

Если графический процессор интегрирован в центральный, видеовыход будет размещен повыше — ближе к портам PS/2, куда подключаются клавиатура и мышка.

Чтобы вынуть графическую плату, нужно отсоединить ее питание. Проверьте, не идет ли кабель из БП к видеокарте. Обычно это 6- или 8‑пиновый коннектор, который крепится к детали специальной защелкой. Вытаскивать штекер нужно аккуратно, сначала нажав на зажим и ослабив его. Дополнительного питания может и не быть.

Как выглядят разъемы 6 и 8 pin найдете в посте – Все разъемы на блоках питания и как они называются?

Иногда возникает вопрос: не могу отключить питание, так как не снимается зажим. В таком случае его нужно подковырнуть пилочкой для ногтей или ножом, чтобы слетела защелка. К счастью, случается такое редко.

Как правило, видеокарта крепится к корпусу скобой, которая прикручивается небольшим винтиком. Чтобы выкрутить его, нужна обычная крестообразная отвертка. Если не выкрутить этот винт, то вы не сможете достать деталь.

После этого можно доставать видеокарту из слота PCI‑E. Чтобы извлечь деталь правильно, нужно нажать на зажим в дальней от стенки части. Вынимайте ее аккуратно: сначала один конец, потом второй. Если графическая плата застряла, приложите чуть большее усилие.

Если вы собрались менять этот компонент, то новый графический ускоритель ставится так же, в обратном порядке. Вставьте его в слот ПСИ‑Е, зафиксируйте винтом и подключите питание от БП, если это предусмотрено конструкцией. В целом, процедура очень простая и отнимет не более 10 минут, и это если с перекуром. У вас все получится!

Для наглядного понимания чуть ниже видео о том как происходит установка, выполняете тоже самое только в обратном порядке.

Буду признателен всем, кто поделится этой публикацией в любой социальной сети. До скорой встречи!

Разборка персонального компьютера

Перед тем как начать чистить устройство, его нужно хорошенько подготовить. Для этого нужно расчистить рабочий стол от ненужных вещей и найти как можно больше разных коробочек — они понадобятся для сборки шурупов и крепящих деталей. Желательно внимательно посмотреть видео по разборке, если почистить требуется ноутбук.

Чтобы разобрать устройство, вам потребуются крестовые отвёртки (для запасных инструментов можно взять несколько плоских), вата, вода, термопаста, тряпка из натурального материала, спирт, старая пластиковая карта (например, скидочная) и тонкий нашатырь. Для очистки компьютерной техники можно воспользоваться небольшим пылесосом.

Перед тем как начать разбор ПК, его следует обесточить и отсоединить все его кабели и провода. После нужно выкрутить все шурупы, которые продолжают удерживать боковую панель. Соберите их все в одну коробку, чтобы случайно не потерять.

После того как вы откроете крышку, аккуратно смахните пыль и проверьте все крепления и контактирующие проводки. Далее начните аккуратно отсоединять и доставать по очереди все комплектующие.

Если же у вас ноутбук, то, строго следуя инструкции по разборке, снимите нижнюю панель прибора и протрите сухой тряпкой материнскую плату ПК.

Снимая по очереди все комплектующие, тщательно осматривайте их и при необходимости очищайте от пыли. После снятия плату и при особой необходимости клавиатуру очистите влажной (но не мокрой) тканью. Тщательно высушите все детали перед обратной сборкой.

Очистка материнской платы

Перед устранением пыли с материнской платы нужно внимательно осмотреть её и понять, сильно ли она покрылась пылью. Если в углу виден большой слой пыли, то нужно отсоединить от неё комплектующие и очистить с помощью штыря и специальной ватки.

Штырь поможет очистить прибор в самых труднодоступных местах, а вата соберёт всю грязь, которая есть на дорожках. Следует внимательно смотреть за тем, чтобы части ваты не оставались на ножках микросхем. Если за этим не следить, то запыление ват и кулеров произойдёт намного быстрее.

Очень важно не использовать при очистке материнской платы влажную тряпку либо вату. Если вы думаете, что плата очищена не до конца, то можете дополнительно воспользоваться увлажнённой салфеткой

Протрите планки оперативной памяти и внимательно осмотрите их. После снимите охладительную систему в процессоре и очистите старую термопасту.

Для устранения термопасты воспользуйтесь специальной салфеткой, заранее смоченной в спирте. Такие же действия нужно проделать с охладительной системой. По окончании очистки нужно нанести новый слой термопасты.

Простое ТО видеокарты в домашних условиях на примере Sapphire HD 7970 — исправляем дребезжащий и заклинивающий вентилятор, проводим чистку видеокарты

Вступление

Итак, готовился я, значит, в рамках рубрики «Некроклокинг» проводить максимальный разгон моей легендарной видеокарты AMD Radeon HD 7970 от Sapphire, модель Dual X. Как обычно я начал с предварительного прогона видеокарты на стоковых значениях в FurMark, но не прошло и пяти минут, как видеокарта «вскипела» до 80 градусов, а из корпуса мне в буквальном смысле «запахло жареным», при этом вся комната заполнилась треском и свистом.

Я стремительно закончил предварительное тестирование и взялся разбирать видеокарту.

Полное техническое обслуживание Sapphire HD 7970 Dual X

Мы отсоединяем питание системы охлаждения от платы и просто «проходимся» для начала по плате простой малярной кистью с натуральной щетиной, очень рекомендую.

Далее мы снимаем оставшиеся радиаторы, если таковые имеются.

По-хорошему, вы можете и заменить термопрокладки. Но я не парюсь и простой ватной палочкой прохожусь по радиаторам, собирая всю эту гряз и «жирную пыль».

Далее мы счищаем присохшую термопасту с кристалла процессора и обезжириваем его. Можете использовать любой спирт, главное не выдохшийся. Или ацетон.

Итак, подведем промежуточные итоги.

Вот, уже плата видеокарты как новенькая. Теперь переходим к очистке системы охлаждения.

Но для начала вам необходимо отвинтить ее от кожуха. В случае с 7970, радиатор посажен на четыре крепления, надеюсь, вам не составит труда их отыскать.

И вот так выглядит наш радиатор с кожухом. Мы просто чистим его от пыли малярной кистью, счищаем термопасту с места контакта радиатора с кристаллом. В случае необходимости, вы можете и промыть свой радиатор, только досуха его просушите на батарее или под палящим солнцем как минимум день. А лучше два дня.

Теперь перейдем к самому сложному в нашем техобслуживании видеокарты — смазке и обслуживанию «необслуживаемого» кулера.

Ваша задача заключается в том, чтобы поддеть пропеллер любым ножом или отверткой, можно и пальцами, если вы не боитесь переусердствовать. Как только вы его поддели, попробуйте силой вытащить его, но подходить к этому надо с головой. Аккуратно, но с силой приподнимаем пропеллер от основания с нескольких сторон круговыми движениями, он должен выскочить у вас с характерным звуком.

Далее мы просто той же кисточкой малярной вычищаем весь мусор, ватной палочкой и ватными дисками чистим «чашечку» и штырек. Спичкой или зубочисткой прочищаем «отверстие», куда вставляется этот самый штырек. Ваши спички или зубочистки должны быть в характерном темном негодном масле.

Далее мы капаем в это отверстие любое синтетическое масло, например, моторное, продается в любом хозяйственном магазине. Лично я капаю прямо с носика, кто-то делает это через шприц с иглы. Также советую погрузить чистую зубочистку в это масло ( засуньте ее в носик масленки) и пройтись ей по металлическому штырику.

На этом «ремонт» неисправного кулера завершен. Мы просто его защелкиваем и прикручиваем обратно.

И вот наша полностью обслуженная система охлаждения видеокарты.

Переходим к завершающему этапу — нанесению термопасты на кристалл. Лично я пользуюсь Arctic Cooling MX-4. Этому шприцу уже три года, а термопаста в нем совсем не теряет своих свойств. Лично я распределяю термопасту по кристаллу, так как отношу себя к «адептам тонкого слоя». Вы можете не распределять, поставьте точку и прижмите радиатором, под давлением все само распределится.

Итак, собираем обратно нашу видеокарточку и не забываем присоединить питание системы охлаждения!

Вот и все! Давайте же теперь посмотрим на результаты в FurMark.

Видеокарта вновь прохладная и тихая, а вентиляторы не «молотят» на 100%.

Заключение

Ну, по совету своего товарища скажу, что выводы по проделанной мною работе делайте сами. Я лишь скажу, что проводить такое техническое обслуживание видеокарты под силу любому человеку, главное не бояться что-то сломать, но подходить к этому делу с умом. Не забывайте следить за чистотой ваших комплектующих.

Обязательно ждите новых выпусков с ТО комплектующих и, конечно же, нового «Некроклокинга».

Прогрев видеокарты в домашних условиях

Прогрев видеокарты позволяет припаять «отвалившиеся» элементы обратно, тем самым вернув устройство к жизни. Выполняется этот процесс специальной паяльной станцией, с заменой некоторых компонентов, однако в домашних условиях выполнить это практически нереально. Поэтому давайте детально разберем прогрев с помощью строительного фена или утюга.

1. Как определить, какой именно чип мне греть?

Самый действенный вариант — погуглить. Скорее всего, на вашу модель уже вышло несколько статей или видеороликов про его неисправности. Обычно и на форумах уже есть ответы на этот вопрос

Графический чип:

1. ОС загружается до конца, но работает очень медленно, «крашится» изображение
2. Изображение на экран выдается с видимыми искажениями, разноцветными полосами (артефактами).
3. Экран начинает мигать или заливается белой «пеленой»

Чип южного моста:

1. В ноутбуке не определяется оптический привод и/или жесткий диск
2. Лихорадит клавиатуру или вовсе не работает.
3. Ноутбук включается, но зависает на экране производителя
4. Ноутбук ощутимо сильнее греется в районе южного моста

Чип северного моста:

1. Дефекты, артефакты на мониторе, нет изображения.
2. Зависает и выключается при играх или просмотре видео высокой четкости
3. Не устанавливается драйвер на видерочипсет

2. Можно ли это сделать в домашних условиях?

Сделать это в домашних условиях можно и даже нужно. Во-первых, никаких специальных инструментов для этого не потребуется — всё, что потребуется можно купить в обычных магазинах, а разместиться на обычном кухонном столе. Во-вторых, это значительная экономия средств и денег — диагностика подобного рода неисправностей в сервисе стоит порядка 1000 рублей . При этом не секрет, что большинство мастеров за неё берут, как за полноценный ремонт, а это уже целых 3-5 тысяч рублей. Квалифицированный специалист знает и сообщает своим клиентам, что подобная операция годится только для диагностики.

3. Какой фен можно купить?

Можем порекомендовать модель Kolner KHG 2000W. На это есть несколько объективных причин:

• Цена: это бюджетный вариант. Стоимость в магазинах ~ 1000-1200 рублей.
• Насадки: в комплекте идут различные насадки.
• Регулировка температуры: данная модель имеет регулировку температуры

4. Какой температуры выставлять фен?

В сети много написано по поводу того, на какую температуру стоит выставлять строительный фен.

Оптимальной всё же считается температура в 250 градусов

5. Сколько по времени греть чип феном?

На тематических форумах, как всегда, разброс просто громадный. Некоторые диагносты умудряются греть чип в течение 2-3 минут. Встречаются и «рекордсмены», которые умудряются жарить чип 10 или даже 15 минут. Если вы проделываете эту процедуру в первый раз, то лучше ограничиться 20-40 секундами. Помните — лучше «недогреть», чем перегреть

6. На каком расстоянии держать фен?

Если мы используем температуру 250 градусов — начинать лучше с расстояния, как минимум 7-8 см — не стоит резко «жарить» чипсет. На таком расстоянии продержать секунд 15-20. После чего постепенно приближаем фен к плате и водим на расстоянии 2-3 см еще около 10-15 секунд

7. Нужна ли фольга чтобы греть чип?

Чтобы прогреть чип, помимо фена, нам понадобиться фольга — она будет защищать остальную плату. Многие мастера греют «на ходу», не утруждая себя в дополнительной защите — в Youtube много таких видео. Мы всё-таки рекомендуем спрятать остальные элементы:

8. Сколько проработает прогретый чип?

От 5 минут до одного года. Такой большой разброс обусловлен качеством проделанной работы, моделью северного (южного) моста, количеством микротрещин между чипом и кристаллом.

9. Изображение не появилось. Почему не помог прогрев чипа?

Стоит заметить, что данная операция вовсе не гарантирует восстановление работоспособности материнской платы. Почему прогрев мог не сработать?:

• Окончательно спалили чип (передержали фен)
• Проблема не в видеочипе (проверить кабель, прозвонить разъем)
• Неправильная сборка после прогрева (неверно установлены планки оперативной памяти, требуется сброс BIOS, вытащить батарейку)

10. Можно ли подогреть чип зажигалкой?

Ни в коем случае не стоит этого делать — температура пламени зажигалки начинается от 800 градусов. Таким образом, спалить чип будет проще простого.

Установка видеоадаптера

Если вы хотите заменить видеокарту, то не должно быть вопроса о том, в какой разъем ее установить, так как в любой другой слот он физически не встанет. Рекомендую воспользоваться самым быстрым слотом, как правила они подписаны – PCIEX16, PCIEX8, чем выше цифра, тем лучше.

В некоторых случаях установка видеокарты на ПК подразумевает удаление одной или двух заслонок с задней части системного блока, как указано на картинке выше. На некоторых корпусах они снимаются, на других требуется убрать заслонку из алюминия, отогнув его несколько раз туда-обратно. Будьте аккуратны, острыми частями легко причинить себе вред или поцарапать материнскую плату.

Хотите знать, как правильно установить видеокарту на компьютер? Сделать это легко, достаточно просто слегка нажать до защелкивания. Иногда новички втыкают не до конца, после этого удивляются темному экрану монитора. Обязательно вставьте видеоадаптер до щелчка. Повторюсь, перепутать каким-либо образом разъемы не получится, установить такое устройство можно только в подходящий слот. Желательно сразу зафиксировать видеокарту с помощью винтов или другого крепежа.

Почти любой современный видеоадаптер требует дополнительного питания и снабжен подходящим разъемом для этой задачи. К такой технике обязательно необходимо подключить кабель от БП компьютера. Сделать это некорректно не получится, там есть определенный «ключ», состоящий из 6-pin или 8-pin, то есть каждый пин (наконечник провода) имеет определенную фигуру, и он просто не встанет в неподходящий разъем в видеокарте.

Последствия неподключенного кабеля питания в соответствующий разъем видеокарты:

• Нет изображения – черный экран.
• Все работает, но в игры играть невозможно, так как производительность видеокарты на минимуме.
• Информация на мониторе об ошибке при подключении видеокарты.

В общем-то, это почти все, теперь можно закрыть обратно крышку компьютера, закрутить все болты, подключить кабель питания к БП, кабель монитора к новой видеокарте и включить системный блок

При покупке видеокарты обратите внимание на ее габариты, важно, чтобы она уместилась в корпусе вашего компьютера

Подключение новой видеокарты

После того как разъем PCI Express освобожден, можно приступать к подключению новой видеокарты к компьютеру. Для начала нужно вставить видеокарту в разъем PCI Express. При этом нужно следить за тем, чтобы видеокарта четко попала в разъем, а металлический край видеокарты не повредил материнскую плату. В момент установки вы должны услышать, как сработал фиксатор, при этом видеокарта должна встать в разъем PCI Express одинаково с двух сторон и стоять ровно.

После того как видеокарта была подключена к разъему PCI Express, ее нужно зафиксировать в корпусе. Для этого нужно закрутить 1 или 2 винта с левой стороны видеокарты.

Дальше нужно подключить кабели дополнительно питания от блока питания (если на видеокарте есть разъемы под дополнительное питание).

На этом подключение видеокарты к компьютеру завершено. Можно устанавливать боковую крышку на место, подключать кабели и включать компьютер.
