Как обжать интернет кабель в домашних условиях
Содержание:
- Что может послужить причиной наращивания провода
- Обжим интернет-кабеля
- Проверка работоспособности кабеля после удлинения
- Что собой представляет витая пара
- Процесс обжимки.
- Как проверить качество обжима интернет-кабеля?
- Как подключить два ПК через свитч
- Как быстро обжать витую пару
- Обжим коннектора RJ-45
- История
- Соединение проводов витой пары пайкой.
- Как удлинить провод: 3 варианта
- Рейтинг ТОП 5 лучших USB-hub с внешним питанием
- Цветовая схема обжима RJ-45 двух парного кабеля витая пара
Что может послужить причиной наращивания провода
Весомый повод, который вынуждает удлинить сетевой кабель — перенос персонального компьютера, ноутбука или телевизора (со Smart TV) в дальнюю комнату (по разным причинам). Если квартира имеет железобетонные стены и такие же перекрытия (а таких жилплощадей большинство) сеть Wi-Fi работает неудовлетворительно. В этом случае настоящим спасением является только проводное соединение. А для этого сначала нужно сделать кабель длиннее.
Другая причина — элементарный разрыв, что требует ремонта. В особенности это относится к ситуациям, когда витая пара не проложена скрытно (под гипсокартоном или в стене), а лежит на полу, ничем не защищена. Тогда повредить кабель дело времени и можно просто сильно придавить его ножкой стула.
Если в семье есть маленькие дети, то в игровом порыве они могут порвать провод. А животные и вовсе любят грызть все, что остается бесхозным — кабели, шнуры и прочее. Возможно, домашние питомцы находят в этом свои интересы.
Те владельцы компьютерной техники, которые отдают предпочтение экономному расходу, вместо покупки одного длинного «шнура» стараются пробрести несколько коротких отрезков, что по итогам оказывается дешевле. А дальше остается соединить их вместе. К примеру, из тех же трех двухметровых отрезков получается полноценный рабочий 6-метровый провод.
Как самостоятельно удлинить internet-кабель
Обжим интернет-кабеля
Ниже можно ознакомиться с наиболее популярными способами обжима интернет-кабеля, которые можно проводить в домашних условиях.
Как правильно — с помощью пресс-клещей (кримпера)
Обжимку проводов удобнее всего проводить с помощью кримпера. Ниже можно ознакомиться с пошаговым руководством данного процесса.
- Первым делом мастера избавляются от старого джека и зачищают жилы от внешней оболочки.
- От отрезанного края отмеряют длину и вставляют кабель в зачищенную область.
- Воспользовавшись кримпером шнур откусывают, а цветные жилы распутывают. Чрезмерно длинные кабеля лучше всего укоротить.
- Проводку располагают в правильной последовательности. Жилы должны быть вставлены так, чтобы во внутреннюю область залезла внешняя оплетка.
- В зону обжима помещается шнур. Его нужно зажать с помощью кримпера. при этом главное не пережать кабель.
После замены обжатый кабель вставляют в порт для проверки соединения.
Использование кримпера позволяет быстро проводить работы по обжиму
Как можно в экстренных случаях — с помощью отвертки
Если пресс клещей не оказалось под рукой, не беда! Функцию обжимника может выполнить отвертка.
Пошаговый процесс:
- Первым делом, потребуется заняться оголением кабеля и сверкой длины проводов и джека.
- Жилы выравниваются и подрезаются.
- Цветные провода распределяют согласно схеме и помещают внутрь разъёма RJ-45. При этом часть изоляции должна попасть в коннектор.
- С помощью отвертки придавливается планка зажима джека.
- Контакты разъема RJ-45 вдавливаются в изоляцию жил сетевого кабеля.
Провода нужно утопить в оплетку цветных жил. Придерживаясь пошагового руководства можно самостоятельно переобжать провода.
Использование специальных самообжимающихся коннекторов
В продажу поступают модели коннекторов, которые могут самостоятельно обжиматься. Самообжимные джеки могут называться безинструментальными.
Алгоритм выполнения работы опрессовки:
- Мастера зачищают интернет-кабель от оплетки.
- Витые пары расплетают, выпрямляя каждый из проводков.
- Крышки коннекторов открывают, а провода заводят сверху в подходящие по цвету пазы блока коммутации.
- Корпусную часть закрывают до появления щелчка.
Опрессовать кабель таким образом довольно просто. При этом можно не беспокоиться о надежной фиксации проводов.
Проверка работоспособности кабеля после удлинения
Вне зависимости от выбранного способа удлинения internet-кабеля по окончанию процедуры рекомендуется в обязательном порядке проверить его работоспособность на предмет качества проделанной работы. Для этого тоже есть несколько вариантов:
- Использование кабельного тестера. Данное оборудование совместимо со многими типами коннекторов. Оба конца провода нужно вставить в соответствующие порты, после чего специальный индикатор уведомит о наличии соединения между частями диагностического устройства.
- Мультиметр. Такой прибор точно есть у каждого, кто интересуется электрикой и здесь он также не помешает. Особых сложностей в проверке нет и хорошо, если мультиметр оснащен прозвонкой. Щупы прибора прикладываются к каждому концу провода и таким образом прозванивается каждый цвет. Если сигнал передается, появится звуковой сигнал.
- Проще простого — подключить шнур к сетевому штекеру компьютера или ноутбука. Об успехе процесса будет свидетельствовать отсутствие красного крестика у значка сетевых подключений.
Проверка Ethernet кабеля мультиметром
Чтобы нарастить LAN-кабель необязательно привлекать какого-нибудь специалиста со стороны — пользователь способен сделать все самостоятельно. Остается только закупить все необходимое, исходя из выбранного способа. А выбирать желательно тот вариант, который гарантирует сохранение скорости передачи данных.
Все о IT
Самое интересное и полезное. информационно-коммуникационные технологии Ежедневно новое ПЕРЕЙТИ телеграмм канал ITUMNIK
Что собой представляет витая пара
Витая пара — специальный кабель, который состоит из одной или более пар медных проводов в защитной оболочке, скрученных между собой с определенным шагом. Если в кабеле несколько пар, шаг их скрутки разный. Это позволяет уменьшить влияние проводников друг на друга. Используется витая пара для создания сетей передачи данных (Интернет). Кабель подключается к устройствам через специальные коннекторы, которые вставляются в стандартизованные разъемы оборудования.
Набор инструментов, которыми пользуются профессионалы
Виды и типы
Витая пара может быть защищенной и нет. Защищенная пара имеет экраны из алюминиевой фольги или оплетки. Защита может быть общей — на кабель — и попарной — на каждую пару отдельно. Для прокладки в помещениях можно брать неэкранированный кабель (маркировка UTP) или с общим экраном из фольги (FTP). Для прокладки на улице лучше брать еще с дополнительной металлической оплеткой (SFTP). Если по трассе витая пара идет параллельно с электрическими кабелями, имеет смысл взять кабель с защитой каждой пары (STP и S/STP). Благодаря двойному экрану длина такого кабеля может быть более 100 м.
Витая пара — кабель, который используют для подключения проводного интернета
Еще есть витая пара многожильная и одножильная. Одножильные провода хуже гнутся, но имеет лучшие характеристики (сигнал можно предавать на большие расстояния) и лучше переносят обжим. Их используют при подключении интернет-розеток. В этом случае кабель фиксируется при монтаже и затем почти не изгибается.
Многожильная витая пара хорошо гнется, но имеет большее затухание (хуже проходит сигнал), ее проще прорезать при обжиме, сложнее вставить в коннектор. Используется там, где важна гибкость — от интернет-розетки до оконечного устройства (компьютера, ноутбука, роутера).
Выбор категории и защитной оболочки
И еще немного о категориях. Для подключения к интернету нужна витая пара категории не ниже CAT5 (можно CAT6 и CAT6a). Эти обозначения категории выбиты на защитной оболочке.
чтобы провести Интернет, витую пару надо покупать определенных категорий
И несколько слов о цвете защитной оболочки и форме кабеля. Чаще всего встречается серая витая пара, но есть и оранжевая (ярко-красная). Первый вид — обычная, второй — в оболочке, не поддерживающей горение. Негорючую витую пару имеет смысл использовать в деревянных домах (на всякий случай), но особой необходимости в этом нет.
По форме витая пара может быть круглой или плоской. Круглая витая пара используется практически везде, а плоская нужна только при прокладке по полу. Хотя никто вам не мешает пустить ее под плинтусом или в специальном плинтусе с кабель-каналом.
Количество пар
В основном витая пара выпускается из 2 пар (4 провода) и 4 пар (8 проводов). По современным стандартами при скорости до 100 Мб/сек можно использовать двухпарные кабели (четыре провода). При скорости от 100 Мб/сек до 1 Гб/сек нужны 4 пары (восемь проводов).
Лучше сразу брать кабель на 8 проводов…чтобы не пришлось перетягивать
В настоящее время скорость передачи данных при Интернет соединении для частных домов и квартир не превышает 100 Мб/сек, то есть можно брать витую пару из 4 проводов. Но ситуация меняется настолько быстро, что нет гарантии, что через несколько лет порог в 100 Мб/сек будет превышен, а значит, придется перетягивать кабель. Собственно, уже сейчас есть тарифы со скоростью 120 Мбит/сек и выше. Так что лучше все-таки сразу тянуть 8 проводов.
Процесс обжимки.
Сначала удаляем наружный слой изоляции, не затрагивая сами жилы, затем раскручиваем их в месте, где изоляция удалена, и распределяем в выбранной последовательности, подрезаем, чтобы они с наружной изоляцией вошли в коннектор. Изоляцию проводов снимать не нужно. После этого коннектор необходимо вставить в гнездо обжимки и сжать ручки.
Следует учитывать, что не нужно больше, чем требуется для подключения разматывать провода, а только до места, где заканчивается срез наружной изоляции. Необходимо проследить, чтобы наружная изоляция оказалась в коннекторе, поскольку она является экраном при возникновении помех.
Многие не желают приобретать обжимку только для единственного кабеля. В подобной ситуации рекомендуется приобрести тонкую шлицевую отвертку. Обжимка позволяет опрессовать кабель единственным нажимом, а шлицевой отверткой необходимо аккуратно обжимать в отдельности каждый контакт. После этого следует тестером проверить, насколько качественно соединены жилы.
https://youtube.com/watch?v=D3SfsaPfc_A
Как проверить качество обжима интернет-кабеля?
Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?
Существует несколько способов.
- Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
- Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.
Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.
Один из примеров LAN-тестера
И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.
LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.
Прозвон проводов интернет-кабеля после обжима коннекторов
Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.
Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.
А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.
Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.
Примерная схема устройства портов для коммутации устройств LAN –кабелем
Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.
Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля
Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново
Подробнее о такой проверке рассказывается в размещенном ниже видео:
Как подключить два ПК через свитч
Когда имеется только один кабель, проложенный от провайдера, и необходимо развести соединение с интернетом два компьютера, то некоторые просто переключают провод от одного ПК к другому. Однако существует возможность того, как разделить интернет кабель на 2 компа в такой ситуации.
В этом случае будет необходимо приобрести сетевой концентратор, который также называется «свитч». В нем предусмотрены несколько мест для подключения тех проводов, которые соединяются с компьютерами.
Разъединить доступ надо следующим образом:
- Один из двух компьютеров должен быть ведущим. Именно этот ПК подключается к интернету через кабель провайдера. Ему необходима вторая сетевая карта. Она может быть установлена в системный блок этого компьютера или использоваться в качестве внешней через USB соединение. Провод с нее подключают к сетевому концентратору. Туда же подсоединяют кабель от второго компьютера.
- Нужно будет на первом ПК настроить интернет. После этого в свойствах соединения нужно поставить галочку, разрешающую доступ к всемирной сети всем компьютерам сети. После ввода и подтверждения параметр дополнительной сетевой карте будет присвоен IP адрес 192.168.0.1.
- Далее необходимо установить сетевые настройки у второго ПК. Надо определить ему сетевой адрес 192.168.0.2. Далее потребуется перейти к определению адреса стержневого шлюза. Тут необходимо поставить адрес первого компьютера: 192.168.0.1.
- Чтобы второй компьютер имел доступ к всемирной сети, первый должен быть постоянно включен. Этот способ разветвлять доступ можно применять для того, чтобы работать не с двумя, а с большим числом устройств. В них потребуется указать IP адрес, который отличается от первых двух.
При подключении свитча надо учитывать следующее:
- Существуют конфигурируемые и неконфигурируемые устройства. Проще выбрать для использования вторые, так как с ними работать проще.
- Нужно правильно выбрать место для этого устройства. При этом надо сделать так, чтобы для подключения ПК, входящих в локальную сеть ушло как можно меньше кабеля.
- Соединение происходит с использованием RJ 45. Если гнезда относятся к неконфигурируемым портам, то вставлять можно в любой. Конфигурируемые предназначены для тех устройств, через которые будет происходить управление локальной сетью.
Нужно помнить, что для работы сетевого концентратора нужно обеспечить розетку с электропитанием 220 В. Если электричество пропадёт, концентратор работать не будет.
Как быстро обжать витую пару
Если вам нужно срочно сделать патч-корд, а вы не знаете в какой последовательности распологать жилы витой пары, а под рукой нет интернета и некого спросить — есть простой вариант:
- Берём любую удобную вам последовательность жил
- Обжимаем первый коннектор
- Берём точно такую же последовательность жил из п.1
- Обжимаем второй коннектор
- Готово!
Заметьте — это совершенно неправильный подход. Так делать можно только в очень крайнем случае. Т.е. когда вы забыли/не знаете про две общепринятые схемы обжима, спросить/узнать не у кого, а рабочий линк очень нужен.
Как только сеть заработала, интернет поднялся — заходим на эту страничку и переобжимаем сетевой кабель по схемам, которые были выше!
Обжим коннектора RJ-45
Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Так выглядит коннектор RJ-45
Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.
Схема подключения интернет кабеля по цветам
Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.
Схемы подключения интернет кабеля по цветам (используйте вариант B)
Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.
Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).
Схема подключения 4-х проводного интернет кабеля по цветам
Обжим витой пары в коннекторе
Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.
Клещи для обжима коннекторов (один из вариантов)
Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».
Порядок заделки разъема RJ-45 в коннекторе
Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.
Отрезаем так, чтобы остались проводки 10-12 мм
Витую пару с отрезанными проводами заводим в коннектор
Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз
Заводим провода в коннектор
Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.
При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.
Как работают клещи для обжима коннекторов
Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».
Видео-урок: обжим коннектора RJ-45 клещами и отверткой
Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.
История
Перестановка провода на столбе
В самых ранних телефонах использовались телеграфные линии, которые представляли собой однопроводные цепи заземления . В 1880-х годах во многих городах были установлены электрические трамваи , которые наводили шум в этих цепях. В некоторых странах трамвайные компании несли ответственность за нарушение работы существующих телеграфных линий и оплачивали ремонтные работы. Однако для новых установок с самого начала необходимо было защитить себя от существующих трамваев. Помехи на телефонных линиях еще более разрушительны, чем на телеграфных линиях. Телефонные компании перешли на симметричные схемы , что позволило снизить затухание и , следовательно, увеличить дальность связи.
Поскольку распределение электроэнергии стало более обычным явлением, эта мера оказалась недостаточной. Два провода, натянутые по обе стороны от поперечин на опорах , разделяли трассу с линиями электропередач . В течение нескольких лет растущее использование электричества снова привело к увеличению помех, поэтому инженеры разработали метод, называемый перестановкой проводов , чтобы нейтрализовать помехи.
При перестановке проводов провода меняют положение через каждые несколько полюсов. Таким образом, два провода будут получать одинаковые электромагнитные помехи от линий электропередачи. Это была ранняя реализация скручивания со скоростью примерно четыре скручивания на километр или шесть на милю . Такие симметричные линии с разомкнутым проводом и периодическими перестановками все еще существуют в некоторых сельских районах.
Кабельная система с витой парой была изобретена Александром Грэмом Беллом в 1881 году. К 1900 году вся американская телефонная сеть представляла собой либо витую пару, либо открытый провод с перестановкой для защиты от помех. Сегодня большинство из миллионов километров витых пар в мире — это стационарные телефоны вне помещений, которые принадлежат и обслуживаются телефонными компаниями и используются для голосовых услуг.
Соединение проводов витой пары пайкой.
Данный метод один из самых надежных способов соединения витой пары между собой, но предполагает что у вас есть в пределах досягаемости паяльник, припой с флюсом внутри или отдельно… Если вы держали в руках паяльник, то безусловно знаете от чего зависит успешная пайка, но вот новичкам в этом деле порой разобраться не просто. Я постараюсь коротко изложить основные моменты паяльного дела, ну а если вам моих объяснений будет мало, то посетите какой-нибудь интернет-ресурс посвященный этому делу.
Первым делом вскройте наружную оболочку внутренней ниткой с одного и другого отрезка кабеля, заверните и зафиксируйте ее на время каким-нибудь зажимом или изолентой. Отрежьте нитку, расплетите на несколько сантиметров пары и выровняйте, а потом снимите с них изоляцию до половины. Для этого подойдут бокорезы/пассатижи или нож.
Чтобы пайка прошла успешно нужно выполнить несколько основных правил. Поверхность метала должна быть чистой, чтобы припой к ней лучше прилег, а паяльник лучше держать под углом 30-45 градусов к рабочей поверхности. В данном случае к проводнику.
Поднесите паяльник к месту пайки и прогрейте проводник около 2-3 секунд, а потом поднесите припой (с флюсом внутри) и нанесите необходимый объем. То бишь в месте пайки паяльник расплавит припой из которого вытечет чуть-чуть флюса и нужное количество оставляете на месте пайки. Для наглядности сделал пайку проводников на скорую руку.
Осталось аккуратно и компактно уложить проводники и за изолировать на них места пайки и зачистки. Во время изолирования следите затем, что бы не было в местах пайки острых концов, которые могут пробить наносимую изоляцию. По завершению закройте место восстановления/наращивания витой пары наружной оболочкой (при необходимости подрежьте) с одной и другой стороны и зафиксируйте например, скотчем, чтобы это место было менее приметным.
Если соединение/ремонт кабеля LAN будет выполняться в местах где он подвержен сырости или каким-нибудь другим внешним воздействиям (дождь…), то наружную оболочку лучше герметично закрыть. Возможно соединение витой пары пайкой или соединителем в силу обстоятельств вам не подходит, тогда примените простой и понятный метод скрутки.
Как удлинить провод: 3 варианта
Очень неудобно пользоваться интернетом, когда нет возможности свободно передвигаться. Многие выполняют наращивание сетевого кабеля, чтобы сделать пользование интернетом комфортнее. Существует несколько простых способов удлинить кабель.
При покупке важно обратить внимание на внешний вид джойнера, так как он очень похож на переходник для телефона. Отличить витую пару будет несложно, так как переходник имеет 8 контактов, в то время как телефонный переходник – всего 7. В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю
В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю.
Варианты удлинения интернет кабеля:
-
Роутер.
Удобный и надежный вариант удлинения. В роутере расположено пару гнезд, к которым можно подключить сетевой кабель. Роутер – «разветвитель» интернета. Он позволяет не только удлинить кабель, но и выполнить подключение к каналу дополнительных устройств. Отказаться от кабеля можно вообще, если приобрести Wi-Fi роутер. -
Приобретение нового кабеля.
Старый кабель можно заменить на новый, просто предварительно измерив его длину. Этот метод требует временных затрат, так как для переподключения придется вызвать техника. Но если речь идет не о многоэтажном доме, а о частном, то метод вполне подходящий. -
Выполнение скрутки.
Мастера не советуют использовать этот способ. Он предполагает разрезание кабеля, а затем вставку в него дополнительного отрезка необходимой длины. Два отрезка нужно соединить изолентой.
Скрутка может привести к возникновению коротких замыканий, что приведет к нарушению скорости соединения или полному отсутствию интернете. Самым надежным и современные способом удлинения кабеля является использование роутера. Если нет уверенности в том, что попытка самостоятельного удлинения пройдет успешно, всегда можно обратиться за помощью к интернет провайдеру.
Часто случается так, что мастер перебил проводку, выполняя ремонтные работы. Работая с болгаркой или другими инструментами, некоторые случайно могут перерезать электрический провод, проложенный в стене. О повреждении свидетельствуют появившиеся искры, выключение электричества или выбивание пробок.
Также могут поломаться провода, расположенные в установочной коробке. Часто для их правильного подключения не достает длины. Следует заметить, что специалисты советуют не чинить один провод, а заменить весь поврежденный участок. Конечно, такой способ подходит для тех, кто не боится повреждения отделочных материалов и готов сделать новый ремонт.
Как нарастить алюминиевый кабель:
- Скрутить концы кабеля, если они имеют достаточную длину. Скрутку нужно обязательно обмотать изолентой. Такой способ является самым ненадежным, потому что скрутка может снова поломаться, что вернет проблему.
- На концы проводов можно насадить специальную термоусадочную трубку. Такой способ подходит для соединения и удлинения любого кабеля. Для того чтобы выполнить насаждения правильно, трубку нужно нагреть.
- Все типы проводов (медный и алюминиевый) можно удлинить, используя колодку. Концы кабеля необходимо зачистить, а затем подобрать колодку.
- Если провода отломились, их можно починить, используя спиральку. Ее навинчивают на концы проводов. После того, как нужная плотность будет достигнута, нужно делать изоляцию проводов.
Удлинение витой пары не требует особой квалификации, а при правильном исполнении может быть даже надежной. При скручивании проводов нужно следовать правилу одного уровня и изолировать каждое отдельное соединение. Интересен метод смещения мест соединений, выполненных способом скрутки или пайки.
Рейтинг ТОП 5 лучших USB-hub с внешним питанием
Рассматриваемое устройство уже не считается новинкой, многие пользователи давно приобрели хаб в помощь к работе с компьютером. Но что делать людям, впервые столкнувшимся с необходимостью приобретения подобного разветвителя? В первую очередь необходимо изучить нашу статью, в которой собраны 5 лучших USB-хабов. В ТОП-качественных и стоящих входит следующая продукция:
- Orient BC-317.
- Ginzzu (GR-315UAB).
- ORICO A3H10.

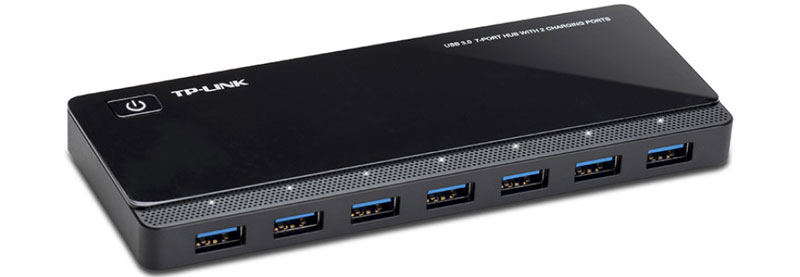

- TP-LINK UH700.

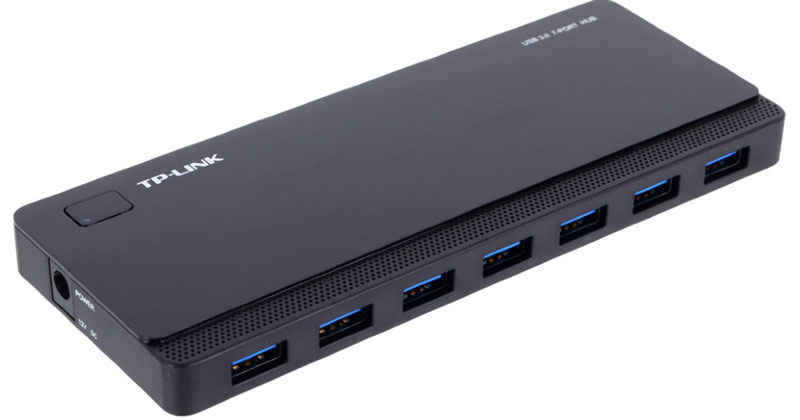

- TP-LINK UH720.
Рассмотрим подробнее ассортимент товаров.
Orient BC-317
Представленный 7-ми портовый USB 3.0 концентратор, предназначен в целях зарядки и подключения дополнительных устройств к компьютеру. Модель оснащена 7 портами USB 3.0 со скоростью передачи данных до 5 Гбит/сек и индивидуальными выключателями со световой индикацией для каждого порта. Поддерживает одновременно USB 3.0 и USB 2.0 устройства.
USB-выходы | 7 |
Вес | 62 г |
Возможное подключение | USB 3.0 |
Цвет | черный |
Ценник: от 1492 до 1800 руб.
- оснащено 7 портами USB 3.0;
- передача данных с максимальной скоростью (до 5 Гбит/сек);
- оснащена индивидуальными выключателями для каждого порта со световой индикацией.
Orient BC-317

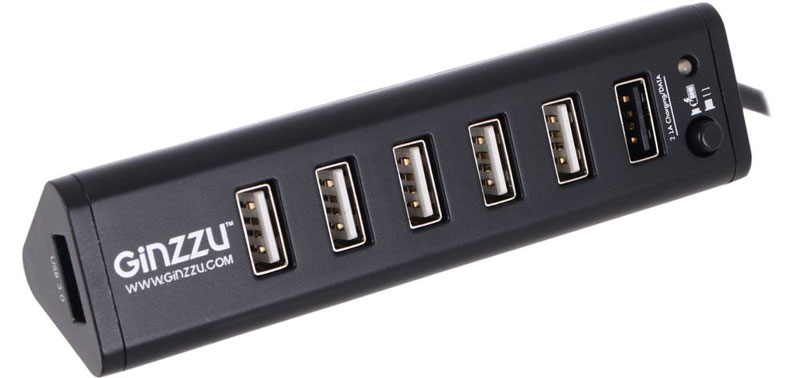

Ginzzu (GR-315UAB)
Представленная модель позволяет подключить к вашему ПК или ноутбуку дополнительные внешние устройства. Компактные размеры, малый вес и съемный интерфейсный кабель обеспечивают невероятное удобство во время работы с компьютером. Устройство имеет 7 портов USB 3.0, также поддерживает USB 2.0. Присутствует поддержка быстрой зарядки.
Вес | 60 г |
Возможное подключение | USB 3.0 |
Цвет | черный |
Количество USB-выходов | 7 |
Ценовая категория: от 830 до 1200 руб.
- компактные габариты (117x31x28 мм);
- небольшой вес (60г);
- съемный интерфейсный кабель.
Ginzzu (GR-315UAB)
ORICO A3H10
Представленный разветвитель оснащен 10 разъёмами USB 3.0 – подобного количества универсальных портов будет достаточно при любых обстоятельствах. Мобильные устройства, флэш-накопители, камеры, принтеры, сканеры и другая периферия – к рассматриваемой модели можно подключить любой прибор, который поддерживает стандарт USB, либо заряжается от USB порта. Каждый из разъёмов хаба обеспечивает максимальную скорость передачи данных в 5 Гбит/сек. Такой запас скорости позволяет подключать жесткие диски и скоростные флэш-накопители.
Подключение | USB 3.0 |
Цвет | серебристый |
USB-выходы | 10 |
Вес | 71 г |
Цена: от 4898 до 5600 руб.
- 10 разъемов USB 3.0;
- возможность подключения абсолютно любого устройства, поддерживающего стандарт USB;
- отличная скорость (5 Гбит/сек).
ORICO A3H10
TP-LINK UH700
Данное устройство оснащено 7-ю портами передачи данных, что устраняет необходимость переключения USB-устройств, подключаемых к вашему компьютеру. Порты USB 3.0 обеспечивают скорость передачи данных до 5 Гбит/с, а это 10 раз быстрее, чем по USB 2.0. Помимо вышеуказанного, рассматриваемый разветвитель может использоваться в целях быстрого заряда смартфона, заряжая на 50% быстрее и позволяя экономить до 30% времени зарядки. Если ваш компьютер обладают одним/двумя USB-портами, то рассматриваемый хаб станет идеальным помощником.
Подключение | USB 3.0 |
Цвет | черный |
USB-выходы | 7 |
Вес | 60 г |
Стоимость: от 2590 до 3000 руб.
- не перегревается во время подключения всех портов;
- заряжает на 50% быстрее смартфон;
- небольшой вес (60 г).
TP-LINK UH700
TP-LINK UH720
Представленный 7-портовый концентратор USB 3.0 с 2 заряжающими портами и поддерживает различные USB-устройства, включая USB-накопители, мыши, принтеры и прочие приборы, которые вы хотите использовать одновременно. Порты USB 3.0 обеспечат скорость передачи данных до 5 Гбит/с. Два специальных порта 5В/2,4А распознают и оптимально заряжают подключённые устройства на базе iOS и Android. Помимо прочего, концентратор поддерживает Hotplug (горячее подключение).
Подключение | USB 3.0 |
Цвет | черный |
Количество USB-выходов | 7 |
Вес | 60 г |
Ценник: от 3190 до 3300 руб.
- поддерживает Hotplug (горячее подключение);
- порты В/2,4А распознают и оптимально заряжают подключённые устройства на базе iOS и Android;
- небольшой вес (60 г).
TP-LINK UH720
Цветовая схема обжима RJ-45 двух парного кабеля витая пара
В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.
Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.
Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это опасно для жизни и может вывести из строя компьютер
Читать далее: Как утеплить скважину на зиму своими руками
Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!
В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.
Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».
Опрессовка представляет собой прикрепление восьмиконтактного модульного соединителя — коннектора RJ-45 к витой паре (сетевому кабелю, состоящему из восьми попарно свитых жил). Для этой операции вам потребуется:
- Интернет-кабель.
- Парочка разъёмов RJ-45. Понадобится для работы один, однако, их небольшая цена позволяет взять ещё один или несколько про запас.
- Обжим. Он же кримпер, он же пресс-клещи — специальный инструмент для существенного ускорения процесса опрессовки.
- Изолирующий колпачок. Необязателен, но он поможет предотвратить последующий перегиб провода и попадание мусора в коннектор RJ-45.
