Разговоры в кулуарах о витой паре: самые страшные секреты

История

Перестановка провода на столбе

В самых ранних телефонах использовались телеграфные линии, которые представляли собой однопроводные цепи заземления . В 1880-х годах во многих городах были установлены электрические трамваи , которые наводили шум в этих цепях. В некоторых странах трамвайные компании несли ответственность за нарушение работы существующих телеграфных линий и оплачивали ремонтные работы. Однако для новых установок с самого начала необходимо было защитить себя от существующих трамваев. Помехи на телефонных линиях еще более разрушительны, чем на телеграфных линиях. Телефонные компании перешли на симметричные схемы , что позволило снизить затухание и , следовательно, увеличить дальность связи.

Поскольку распределение электроэнергии стало более обычным явлением, эта мера оказалась недостаточной. Два провода, натянутые по обе стороны от поперечин на опорах , разделяли трассу с линиями электропередач . В течение нескольких лет растущее использование электричества снова привело к увеличению помех, поэтому инженеры разработали метод, называемый перестановкой проводов , чтобы нейтрализовать помехи.

При перестановке проводов провода меняют положение через каждые несколько полюсов. Таким образом, два провода будут получать одинаковые электромагнитные помехи от линий электропередачи. Это была ранняя реализация скручивания со скоростью примерно четыре скручивания на километр или шесть на милю . Такие симметричные линии с разомкнутым проводом и периодическими перестановками все еще существуют в некоторых сельских районах.

Кабельная система с витой парой была изобретена Александром Грэмом Беллом в 1881 году. К 1900 году вся американская телефонная сеть представляла собой либо витую пару, либо открытый провод с перестановкой для защиты от помех. Сегодня большинство из миллионов километров витых пар в мире — это стационарные телефоны вне помещений, которые принадлежат и обслуживаются телефонными компаниями и используются для голосовых услуг.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Кабель UTP 4PR CAT5e CCA PROCONNECT LIGHT

• · Артикул: 01-0043-2
• · Кабель имеет 8 (восемь жил), четыре пары (4PR)
• · Материал центрального проводника алюминий плакированный медью провод, диаметром 0,5 мм
• · Изоляция проводника — полиэтилен повышенной плотности (HDPE), диаметром 0,9 мм
• · Экранирование, UTP – БЕЗ ЭКРАНА
• · Внешняя изоляция ПВХ — поливинилхлорид (PVC), толщина 0,48 мм
• · Общий диаметр кабеля 5,1 мм
• · Радиус изгиба кабеля минимально выдерживает 8 (восемь) внешних диаметров кабеля.
• · Частотный диапазон 1-100 МГц
• · Рабочая температура от минус 30 С до плюс 75 C, прокладка и монтаж кабелей должны производиться при температуре не ниже минус 10 С
• · Упаковка: бухта 305 м. / в коробке две бухты
• · Срок службы 15 лет
• · Описание | ФОТО | Характеристики
• · Цена:с НДС

Определение и устройство

Так что такое витая пара и почему она собственно витая? Дело в том, что этот кабель состоит из скрученных между собой пар проводников. От выбора материала проводника, количества витков, изоляции и наличия экрана зависит пропускная способность, дальность действия и условия эксплуатации шнура. Интернет кабель применяется для соединения устройств и передачи информации по технологии Ethernet.

Основное отличие  от остальных кабелей – это то, что один проводник обвивает другой, поэтому кабель и носит такое название. Сигнал подаётся сразу на оба проводника пары, но по одному из них он идёт в противофазе. Получая сигнал по паре проводов, полезный сигнал суммируется (потому что он идёт в противофазе), а помехи вычитаются (они идут в одной фазе). Тем самым можно избавиться от большого количества помех для сигнала. Дополнительно жилы скручивают друг с другом для уменьшения наводок.

Критерии выбора кабеля

Провод для интернета отличается множеством характеристик. Однако в эксплуатационном плане важны только некоторые из них. К таковым относят:

• Категория кабеля.
• Вид жилы.
• Способ защиты.

Категория интернет-кабеля

В зависимости от эффективности пропускного сигнала все провода делят на 7 основных категорий.

Таблица 1. Разделение проводки на категории:

Категория	Пропускная частота, МГЦ	Ограничение по скорости, Мбит/сек
1	0.1	—
2	1	4
3	16	100
4	20	16
5	100	100
5е	125	100
6	250	1024
6а	500	10240 (10 Гбит)
7	700	10240 (10 Гбит)
7а	1200	40960 (40 Гбит)

Чем более высокая категория у изделия, тем большее число пар проводников в нем находится. Причем количество витков меди также увеличивается.

Тип кабельной жилы

Жила может выглядеть, как полностью медный проводник и как омедненный. Медная жила считается более качественной в передаче информации на большие расстояния. Омедненные жилы могут использоваться для передачи данных на небольшие расстояния.

Омедненные проводники могут быть частично выполнены из стали и алюминия. Стальные считаются самыми дешевыми и подвержены механическим повреждениям. Название стального – CCS. Алюминиевый принято называть ССА.

Важно. Если использовать стальной или алюминиевый проводник, чтобы проложить на расстояние более 100 метров, сигнал не будет доставлен

Категории витой пары

В данный момент провода типа витая пара имеют 7 категорий, у каждых из них свои особенности и предназначение:

• Обычный образец, используемый на телефонных линиях. Состоит их нескольких проводов, которые не переплетаются. Используется для передачи данных.
• Более сложный образец из витых проводников. Передает данные в диапазоне частот до 1 МГц. Подобный вариант можно увидеть в применении довольно редко.
• САТ-3 — провод, передающий данные в частоте до 16 МГц. Состоит из девяти переплетенных жил. Перед выпуском в эксплуатацию, проходит все необходимые проверки параметров передачи данных. Рекомендован для локальных сетевых связей.
• САТ-4 — передача данных в частоте до 20 МГц. Используется крайне редко, поскольку мало чем отличается от предыдущего вида, а потому производители рекомендуют приобретать провод сразу следующей категории.
• САТ-5 — наиболее популярный образец на данный момент. Передает данные в частоте 100 МГц. Количество витков в паре — минимум 27. Используется в высокоскоростных сетях.
• САТ-6 — усовершенствованный вид предыдущего образца (200 МГц).
• САТ-7 — передача данных в частоте до 600 МГц.

Тип кабеля выбирают в зависимости от нужных параметров.

Конструкция витопарного кабеля

Витопарный кабель имеет общий диаметр около 5,2-6 мм. Кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм либо из множества более тонких медных проводников (кабель получается более гибкий и обычно используется в патчкордах). Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26—22 AWG. В стандартных 4‑парных кабелях в основном используются проводники диаметром 0,51 мм (24 AWG). Толщина изоляции проводника — около 0,2 мм. Материал изоляции — обычно поливинилхлорид (ПВХ, англ. PVC), для более качественных образцов 5 категории — полипропилен (ПП, англ. PP), полиэтилен (ПЭ, англ. PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.

Также внутри кабеля иногда встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.

Внешняя оболочка 4‑парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Для изготовления оболочки могут использоваться полимеры, которые не распространяют горения при групповой прокладке и не выделяют при нагреве галогены (такие кабели маркируются аббревиатурой англ. LSZH: low smoke zero halogen — малой дымности, не выделяющий галогенов; российская маркировка: нг(A)-HF, нг(B)-HF, нг(C)-HF, нг(D)-HF). Кабели, не поддерживающие горение и не выделяющие дым, по европейским стандартам разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции (так называемых пленум-областях). Кабели для внешней прокладки поверх поливинилхлоридной оболочки имеют оболочку из полиэтилена для защиты от солнечного излучения. Эти кабели распространяют горение даже при одиночной прокладке. Открытая прокладка таких кабелей в зданиях и сооружениях запрещена.

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.

Отдельно нужно отметить маркировку. Маркировка на кабеле в бухтах, кроме данных о производителе и типе кабеля, обязательно включает в себя метровые или футовые метки. Эти метки позволяют узнать длину уже проложенного закрытым способом кабеля. Маркировка патчкордов не включает в себя метки о длине.

Форма внешней оболочки кабеля «витая пара» может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель. В плоском кабеле провода также скручены в пары, однако пары не скручены вокруг общей оси. В результате плоский кабель более подвержен влиянию помех.

Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Как подключать Интернет с помощью сетевого кабеля

Чтобы получить 100-мегабитную скорость, следует воспользоваться 2 парами из 4 — зелёной и оранжевой. Остальные две применяются для подсоединения другого компьютера. Возможно также разделение проводника на 2 части. Таким образом можно получить двойной кабель. Но следует учесть, что параметры такого изделия будут идентичны как у одинарного. При использовании подобного элемента могут значительно ухудшиться качество и скорость передачи данных.

Важно! При осуществлении обжима не соблюдая требования стандартов при подключении к сети, может возникнуть ошибка. Это выразится потерей передаваемых данных или в неработоспособности проводника (данный показатель может напрямую зависеть от длины кабеля)

Чтобы определить правильность и эффективность обжатия изделия, необходимо воспользоваться специальным кабельным тестером. Данное устройство состоит из передатчика и приёмника, которые идут в комплекте. При помощи первого прибора осуществляется подача сигнала на каждую из жил проводника, а также дублируется передача индикацией благодаря наличию светодиодов на самом приёмнике. Если происходит загорание всех 8 индикаторов, тогда это говорит о том, что обжим проводника выполнен верно.

Как происходит соединение при помощи провода

Существуют несколько вариантов выбора схемы перекрёстного соединения жил. Однако они ограничиваются Power over Ethernet по стандарту IEEE 802.3af-2003. Данный вариант функционирует автоматически, если жилы в кабеле подсоединяются один к одному.

На этом все. Главное при монтаже любого провода — не допускать изгибов, составляющих более восьми внешних диаметров. Сильный изгиб может стать причиной увеличения наводок или приведет к разрушению самого кабеля.

Как проверить качество обжима интернет-кабеля?

Итак, коннекторы на LAN-кабеле установлены. Как теперь можно убедиться в надежности создаваемого соединения?

Существует несколько способов.

• Самый простой – это подключение LAN кабеля непосредственно на место его предназначения. То есть если после коммутации устройств все стало работать штатно, то можно поздравить мастера с успешным завершением монтажа.
• Профессионалы оценивают качество обжима и состояние проложенных линий связи с помощью специальных приборов – LAN-тестеров.

Эти приборы обычно состоят из двух блоков, то есть можно проверить кабель, противоположные коннекторы которого разнесены по разным помещениям. Еще проще, конечно, проверить с его помощью патч-корд.

Один из примеров LAN-тестера

И в основном, и в дополнительном выносном блоке имеются порты для подключения коннекторов. После коммутации кабеля включается питание, и прибор начинает сканировать каждый провод, о чем сигнализируют световые пронумерованные индикаторы. Если на линии имеется обрыв, то сразу заметно, какой из проводов неисправен. Или, для нашего случая, какой контакт коннектора некачественно обжат.

LAN-тестер – привилегия профессионалов, а в домашних условиях можно попробовать воспользоваться обычным мультиметром. Его устанавливают на прозвон (со звуковой индикацией) или же на минимальное сопротивление, например, 200 Ом. А затем проверяют каждый провод одного цвета на двух расположенных рядом коннекторах интернет-кабеля.

Прозвон проводов интернет-кабеля после обжима коннекторов

Много времени подобная ревизия не займет. Правда, щупы тестера должны быть тонкими, чтобы точно попадать на конкретные одноименные контакты коннекторов. Это решается или их подточкой, или временной установкой тонких наконечников из проволоки.

Если какой-то провод не звонится (из значимых для конкретного соединения), то придется переделывать.

А как прозвонить интернет-кабель мультиметром, если коннекторы удалены друг о друга (например, в разных помещениях). Тоже ничего особо сложного.

Если посмотреть на принципиальную схему устройства портов коммутирующих устройств, то там видна индукционная катушка, связывающая провода одной пары (например, зеленый – бело-зеленый). То есть между ними обязательно должна быть проводимость.

Примерная схема устройства портов для коммутации устройств LAN –кабелем

Значит, можно вставить один коннектор в порт любого из устройств (лучше это делать при выключенном приборе), а затем на втором коннекторе проверить проводимость линии. Обычно для домашних линий (до 100 мегабит) достаточно протестировать всего две пары. Проверить сопротивление между оранжевым и бело-оранжевым, зеленым и бело-зеленым.

Сопротивление конечно, будет (исчисляемое единицами Ом), и зависит оно в большей мере от длины кабеля

Но что важно – у обеих пар оно должно быть примерно одинаковым. Если же разница велика, или сопротивление очень большое, и тем более если линия вообще не прозванивается – следует искать брак в выполненной работе и переделывать заново

Подробнее о такой проверке рассказывается в размещенном ниже видео:

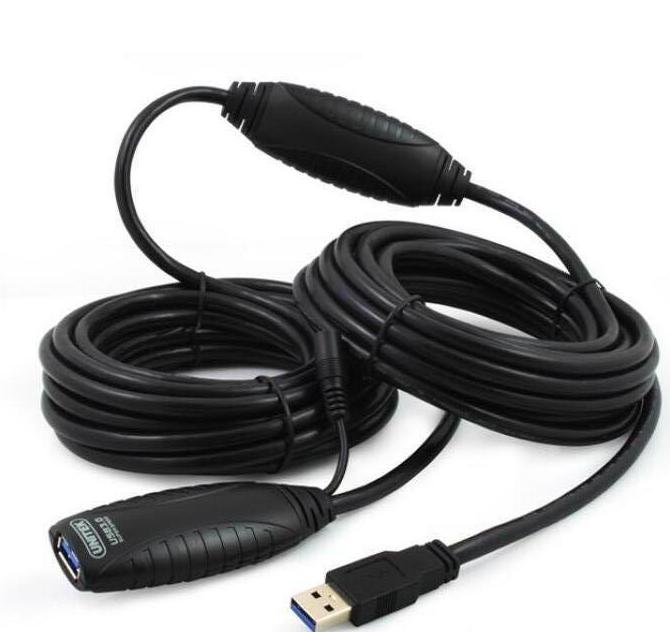

Удлинитель USB по витой паре

Иногда случается ситуации, когда необходимо протянуть USB-кабель на расстояние более 5, 15, 30 метров или даже больше. Это можно сделать самостоятельно, сегодня есть несколько решений на выбор. Все зависит от ограничений максимальной длины кабеля, а также от его качества.

Прежде нужно перейти к опциям расширения USB, чтобы понять основные ограничения длины такого кабеля. Максимальная длина кабеля между устройствами USB 2.0 составляет 5 метров, а для USB 3.x составляет 3 метра. При использовании активных USB-кабелей или ретрансляторов ограничение протяженности зависит от того, используется ли обычный USB-кабель с активным или нет. Для них длина активного кабеля для USB 2.0 составляет 30 метров, а для USB 3.x – 18 метров. Если используется обычный кабель, то предельная длина для удлинителя по витой паре USB 2.0 примерно 20 метров, а рекомендуемая для USB 3.x — 10 метров.

Скажем, нужно подключить USB-микрофон или веб-камеру от стола в конференц-зале к настенным телевизорам, которые находятся на расстоянии 25 метров или около того. Чтобы выполнить такое подключение используют одно устройство Hall Research.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

• коннекторы — прозрачные пластиковые переходники RJ45, которые позволяют вставить кабель в компьютер;

• обжимные клещи, которые ещё называют кримпером — инструмент с лезвиями для зачистки изоляции и гнёздами для обеспечения хорошего контакта с проводником.

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

• бело-оранжевый;
• оранжевый;
• бело-зелёный;
• синий;
• бело-синий;
• зелёный;
• бело-коричневый;

• коричневый.

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

• бело-зелёный;
• зелёный;
• бело-оранжевый;
• синий;
• бело-синий;
• оранжевый;
• бело-коричневый;

• коричневый.

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.

2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

4. Обрежьте излишне длинные проводки с помощью кримпера.

5. Вставьте все жилы кабеля в коннектор до самого конца.

6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное — правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор. Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

• витая пара;
• коннектор RJ45;
• нож для зачистки обмотки;
• кусачки, чтобы подровнять провода;

• плоская отвёртка.

Обжимать кабель нужно следующим образом:

1. Подготовьте витую пару таким же образом, как и при обжиме клещами.
2. Вставьте проводники в разъём.

3. Отвёрткой поочерёдно вдавите каждый нож коннектора, чтобы он прорезал обмотку жил кабеля и соприкоснулся с медным проводником.

4. Проверьте результат.

Видео: как обжать витую пару отвёрткой — наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

1. Бело-оранжевый, оранжевый, бело-синий, синий.
2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

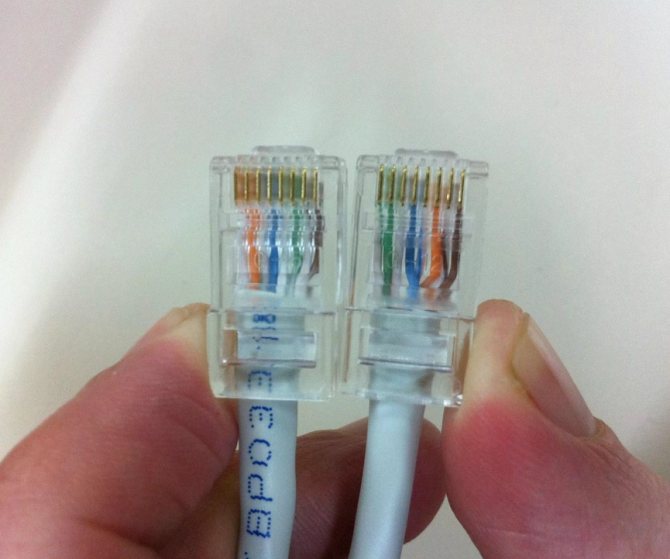

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.
