Обжим витой пары rj-45

Подготовительные работы

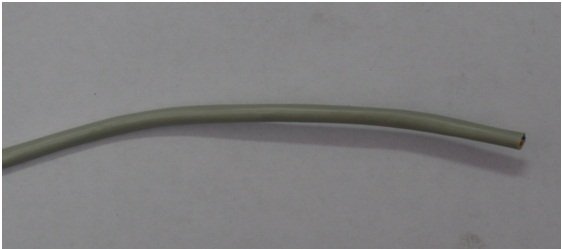

Сначала от кабеля отрезают старый RJ45 с куском провода 1-2 см. Если есть возможность, внимательно осматривают проходящие внутри жилы и записывают их порядок следования. При этом желательно расположить RJ45 защелкой вниз, чтобы потом так же точно действовать с новым коннектором.

Все жилы в кабеле окрашены попарно. Одна имеет сплошной цвет, другая тонкую полоску на белом фоне. Обычно распознать окрас каждой жилы внутри старого разъема RJ45 не представляет сложности. Когда эта работа закончена, срезают 2-3 см изоляции с конца кабеля и обнажают внутренние жилы. В структуре есть капроновая нить. Ее следует удалить.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

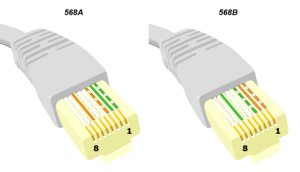

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Ошибки при обжатии

Для начала нужно убедиться, что проблема заключается именно в сетевом кабеле. Для этого подключите его к любому другому гаджету, если имеется такая возможность.

Проверьте само подключаемое устройство при помощи другого соединителя. Может быть проблема с ним.

Если оно работает исправно, разберитесь, верно ли расположены провода, соответствуют ли они порядку в цветовом оформлении, в ячейках.

Хорошо ли они прижаты до контактов переходника. Если обнаружили неточность – нужно отрезать коннектор и проделать подключение еще раз.

Следует иметь специальные приспособления – коннектор и кримпер, для работы.

Если полученное изделие не привело к появлению интернета на компьютере, попробуйте поджать контакты сильнее.

Как правильно обжать интернет кабель

Как обжать кабель интернета: Делаем сеть в домашних условиях

8.2 Total Score

Довольно просто

Исходя из статьи, обжать шнур самостоятельно  вполне реально и совсем не сложно. Перед тем, как преступить к работе, следует знать, что будет соединять полученное изделие. От этого напрямую зависит тип кабеля и вариант проделанной работы. Нынешние технологии дошли до того, что устройство само определит нужный вид подключения и подстроит параметры, если мастер сделает ошибку и выберет несоответствующий тип подключения.

Простота реализации

7

Экономия времени

8.5

Экономия средств

9

 |

Что понадобится для обжимки?

Для заделки витой пары профессионалы рекомендуют использовать следующие инструменты:

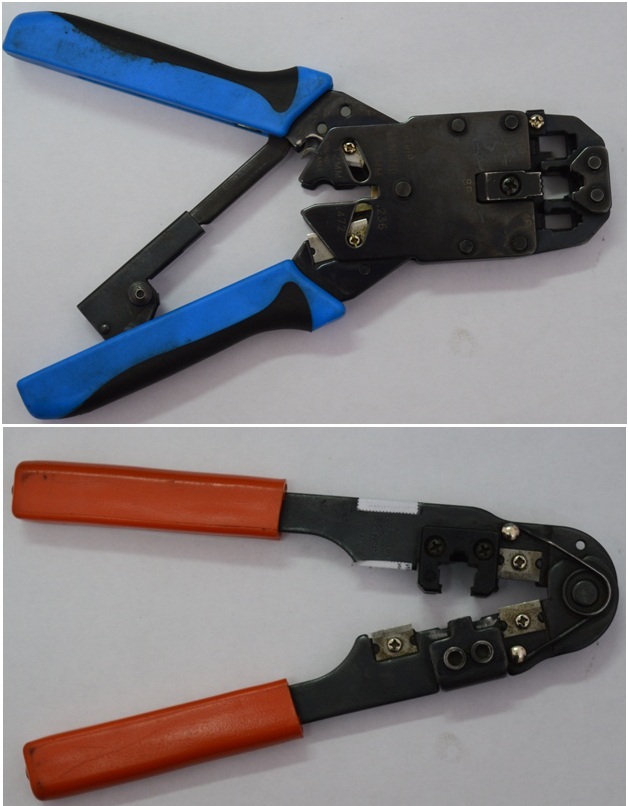

Кримпер. Это специальные клещи, служащие для обжимки разъемов RJ-45 и/или RJ-11. Процесс обжима довольно прост: подготовленный конец витой пары вставляется в коннектор, который помещается в соответствующее гнездо клешей, после чего сжимаются ручки инструмента, в результате производится опрессовка до характерного щелчка. Универсальные обжимной инструмент для коннекторов RJ-45 и RJ-11

При выборе кримпера следует обращать внимание на следующие моменты:

1. Инструмент должен быть достаточно массивным. Легкие клещи, как правило, не обладают достаточной прочностью и быстро выходят из строя. С другой стороны, тяжелый инструмент будет вызывать быструю усталость.
2. Половинки пресса клещей не должны быть искривлены (смещены) относительно друг друга. Малейшее смещение приводит к поломке коннектора при обжиме.
3. Эргономичность, инструмент должен быть удобен.

Стриппер — универсальный инструмент для «разделки» витой пары (обрезка, снятие изоляции и т.д.). Безусловно, отформовку конца кабеля можно выполнить при помощи монтажного ножа, но стриппер для этой цели более удобен. Универсальный нож для разделки витой пары

Преимущество данного инструмента заключается в том, что при снятии внешней изоляции не повреждается покрытие проводов

Обратим внимание, что стриппером не допускается разделка FTP кабеля (имеющего фольгированный экран, то есть, экранированного)

Тестер для витой пары. При помощи данного устройства можно выявить как проблему с кабелем (обрыв, замыкание) так и неправильное обжатие. Существуют приборы с расширенной функциональностью, они позволяют измерять скорость в сегменте ЛВС, уровень затухания и т.д. Кабельный тестер

Как правило, простые модели с минимальным набором функций состоят из двух блоков: основного и удаленного, принятое обозначение на английском master и remote, соответственно. На каждом блоке установлены светодиоды, пронумерованные от 1 до 8 и заземляющий провод G.

Тестирование производится следующим образом:

• К основному и удаленному модулю подключается тестируемый кабель.
• Если проводник цел, соответствующий индикатор зажигается зеленым, при обрыве светодиоды не зажигаются, в том случае, когда перепутаны пары или имеет место КЗ, отображается красный цвет. Некоторые устройства помимо световой индикации могут подавать и тональные сигналы.
• Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.д. Для обжимки кабеля он не используется, мы его привели потому, что он входит в стандартные наборы для разделки витой пары.

Универсальный кроссовый инструмент.

Собственно, для обжима будет достаточно универсальных клещей, но снятие изоляции более удобно выполнять стриппером, а для тестирования правильности разводки использовать тестер.

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки. Это действительно возможно в качестве крайней меры, когда кримпера нет под рукой. Качество такого соединения будет ненадежным, поэтому при первой возможности необходимо пережать кабель, используя клещи.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин	Разъем 1	Разъем 2
1	Р.Б.	Б.З.
2	Р.	З.
3	Б.З.	Р.Б.
4	Г.	К.Б.
5	Б.Г.	К.
6	З.	Р.
7	К.Б.	Г.
8	К.	Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин	Разъем 1	Разъем 2
1	РБ.	БЗ.
2	Р.	З.
3	БЗ.	РБ.
4	Г.	Г.
5	БГ.	БГ.
6	З.	Р.
7	КБ.	КБ.
8	К.	К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый. Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

Как облегчить монтаж витой пары: секреты из практики

Следует отметить еще некоторые тонкости монтажа витой пары:

Чтобы отмерить 1 метр кабеля не обязательно искать метки на нем. Длина в 1 метр — это расстояние от кончиков пальцев до противоположного плеча по линии груди человека среднего роста.
В разъем должна заходить и быть обжата оболочка кабеля. Это помогает избежать случайного срыва разъема. Если вы сняли слишком много оболочки, попробуйте растянуть остаток. Учтите, что в кабелях с толстой оболочкой это работает далеко не всегда.
Установив коннектор для витой пары, проверьте, чтобы все провода были вставлены в разъем до упора. Зазоры приводят к плохому контакту.
Пользуйтесь тестерами витой пары для контроля качества установки разъемов. Зачастую достаточно простейших моделей. Более продвинутые устройства позволять собрать максимум доступной информации и даже составить небольшой отчет.

ЛАН-тестер для витой пары: продвинутая модель компании Softing

Если ситуация требует соединение жил кабеля с применением скотчлоков для витой пары – желательно запастись специальным инструментом — кримперами для кнопочных коннекторов. В отличие от пассатижей они не вредят соединителям и существенно ускоряют монтаж скотчлоков.
Если вы обжимаете кабель типа FTP/STP экранированными коннекторами для витой пары, рекомендуется сначала подготовить провода для монтажа как для UTP-кабеля, а затем срезать еще часть оболочки и обжать нетронутый экран.
Помните, что хотя сечение жилы витой пары составляет около 0.5 мм, её применение в качестве проводника допускается только в слаботочных системах. Применять витую пару для запитывания активного оборудования категорически запрещено.

Набор инструментов для работы с кабелем типа витая пара

И последнее. Если вам часто приходится работать с медным кабелем типа витая – соберите свой набор инструментов или возьмите готовый набор инструментов для системного администратора. Можете взять готовой или собрать комплектующие набора по своему усмотрению.

Подписка на рассылку

От того, насколько грамотно будет выполнена обжимка телефонного кабеля, во многом зависит качество связи. Для подключения телефонных кабелей к аппаратам, мини-АТС в офисах, АБК, квартирах и т. п. используют коннекторы RJ-11, которые совместимы со стандартными телефонными розетками R-11/12. В этой статье рассмотрим, как обжать телефонный кабель с помощью данного разъема.

Какие инструменты и материалы требуются для обжимки?

Прежде чем выполнить обжим телефонного кабеля, необходимо приобрести следующее:

• Телефонный кабель (связи) — КСПВ 2х0,4 (стандартные телефонные аппараты) и КСПВ 4х0,4 (цифровые программируемые телефонные аппараты). • Зачистной инструмент (строительный либо канцелярский нож). • Коннекторы RJ-11/12/25. • Специальный обжимной инструмент — кримпер (на некоторых моделях уже имеется нож, позволяющий разделать кабель).

Как выполнить обжимку при помощи кримпера?

Обжатие телефонного кабеля чаще всего осуществляется с помощью специального инструмента — кримпера. Действуйте в следующей последовательности:

• Уберите наружную оболочку с конца телефонного провода (на 0,5–1 см). Сами жилы не требуют зачищения, так как лезвия коннектора их прорежут. • В раскладке (рис. 2) кабеля КСПВ 2х0,4 нет ничего сложного. Питание и сигнал должны приходиться на два средних контакта разъема. В случае с КСПВ 4х0,4 можно прибегнуть к прямой раскладке (в каждый контакт по одной жиле).

• Воткните жилы до упора в коннектор

Важно, чтобы с лицевой стороны жилы дошли до конца каналов. • Вставьте коннектор в кримпер и зажмите его

Все — обжимка телефонного кабеля выполнена. Осталось лишь вынуть обжатый кабель из обжимки и внимательно осмотреть «ножи» коннектора на предмет хорошего контакта. Если контакт где-то плохой, потребуется обрезать кабель, использовать новый коннектор и выполнить обжим еще раз.

Если обжим телефонного кабеля «2 жилы» или «4 жилы» сделан правильно, то вы услышите в телефонной трубке желаемый гудок.

Нюансы выполнения обжимки без кримпера

Обжимка телефонного кабеля на 2 или 4 жилы может быть выполнена и без специального инструмента. Сделать это будет несложно. Итак, рассмотрим, как обжать телефонный кабель без кримпера.

Чтобы верно обжать телефонный кабель «2 жилы» или «4 жилы» без инструмента, выполните следующее:

• Отрежьте нужное количество кабеля и зачистите внешнюю оболочку. • Воткните жилы в коннектор (2-жильный — на два средних контакта, 4-жильный — в каждый контакт по одной жиле). Они должны доходить до упора. • Возьмите плоскую отвертку и с ее помощью последовательно вдавите контакты. • Надавите отверткой в зажим, который присутствует на коннекторе. Благодаря этому кабель не будет шататься.

Выполняя обжим телефонного кабеля подобным образом, будьте предельно аккуратны и внимательны. Данный способ не всегда обеспечивает высокое качество обжима. К тому же довольно высок риск повреждения кабеля.

Зная, как обжать телефонный кабель «4 жилы» или как выполнить обжим телефонного кабеля «2 жилы» вы легко справитесь с этой задачей. Сможете делать это как с помощью кримпера, так и без него. Весь процесс будет занимать пару минут

Всегда принимайте во внимание все, что написано выше. Только в этом случае вам удастся наладить качественную телефонную связь

Компания «Кабель.РФ » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку телефонного кабеля по выгодным ценам.

Интернет-кабель типа витая пара

При выборе сетевого кабеля необходимо понимать различия между его типами. В продаже существуют следующие варианты витой пары, которые отличаются по степени и качеству защиты от помех и механических повреждений:

UTP – без защиты, неэкранированные;

F/UTP – фольгированные (с защитной оболочкой из фольги);

S/UTP – экранированные металлической оплеткой;

SF/UTP – фольгированные с металлической оплеткой;

U/FTP – с экранированием каждой пары фольгой;

S/FTP – с экранированием каждой скрутки фольгой и металлической оплеткой;

F/FTP – с экранированием каждой скрутки и общим экраном для всех пар из фольги;

Изготовление коммутационного шнура

Шаг 1. Приобретите и подготовьте отрезок витой пары нужной Вам длины.

Подготавливаем отрезок витой пары нужной длины

Шаг 2. Снимите небольшую часть внешней оплетки, примерно два-три сантиметра. Постарайтесь при этом не задеть оплетку внутреннюю (оплетка отдельной жилы). Если в качестве инструмента Вы применяете кримпер, воспользуйтесь нужным разъемом под нож.

Снимаем небольшую часть внешней оплетки

Не забывайте о разрывной нити, при работе без специального инструмента – это наилучший способ снять оплетку без риска для кабеля.

Разрывная нить

Иногда, при приобретении кабеля категории 5, разрывная нить внутри может отсутствовать, в такой ситуации используйте бокорезы, кусачки, или обыкновенный нож.

Используем бокорезы

Шаг 3. Разместите проводники в нужные контакты штекера. Помните, что для работы в сети стоит использовать коммутационное оборудование с технологией normal/uplink (в настоящее время – любой коммутатор или сетевой адаптер компьютера для 100 Мб/с сети), в таком случае Вам понадобится только прямая разводка кабеля (одинаковые проводники в одинаковых контактах).

При использовании старого оборудования придется делать перекрестную (кроссовер, кросс-линковая) разводку (один конец коммутационного шнура обжимается в прямой разводке, второй – в кроссоверной), как представлено на рисунке ниже.

Перекрестная разводка

Следите за тем, чтобы проводники попадали в правильные контакты

Шаг 4. Откусите концы жил так, чтобы они были одной длины, после чего, вставьте их в гильзу 8p8c до крайнего положения (жилы должны упираться в край коннектора).

Вставляем жилы гильзу 8p8c до крайнего положения

Шаг 5. Используя специальный разъем клещей, произведите «прокусывание» медных проводников контактами гильзы.

Закрепляем медные проводники контактных гильз

Виды клещей для обжимки

Можно обойтись без использования обжимных клещей – тонкой плоской отверткой, или ножом. Нужно острием надавить на контакты штекера, пока они не прокусят медные проводники.

Обжать провода можно с помощью тонкой плоской отвертки

После закрепления проводников надавите на фиксатор оплетки.

После закрепления проводников необходимо надавить на фиксатор оплетки

Метод – «зуб вампира»

Шаг 6. По завершении работ не забудьте проверить качество созданного патч-корда. Проще всего воспользоваться коммутатором – подключите обжатые коннекторы в гнезда устройства, и убедитесь, что светодиоды отображают факт физического соединения.

По завершении работ необходимо проверить качество созданного патч-корда

Как обжимать интернет-кабель самостоятельно

Многие не знают, как обжать кабель интернета без обжимных клещей. Сделать это дома почти всегда можно самостоятельно, без использования каких-либо специальных инструментов. Кроме профессиональных инструментов по типу обжимщика и кримпера, зафиксировать коннектор можно с помощью пассатижей, клещей, плоскогубцев и даже простой отвертки. Хоть они и не так эффективны, но для разового случая подойдут лучше, чем инструмент за 2500 рублей.*

С помощью пресс-клещей

Если никакого другого инструмента нет, то можно опрессовать пресс-клещами или простыми пассатижами. Последними совершать обжим не очень удобно, но вполне возможно. Порядок работы следующий:

1. Взять шнур и отмерить длину, достаточную для обрезки, зачищения и некоторых других моментов;
2. Снять слой изоляции аккуратными движениями рук или простого ножа или щипцов. Изоляцию самих жил трогать не нужно;
3. Определить схему, по которой будет происходить подключение и укладка жилок в коннектор;
4. Расположить проводки в коннектор в соответствии с выбранной схемой и обрезать лишние концы, чтобы слой без изоляции полностью был в корпусе коннектора;
5. Перевернуть корпус так, чтобы разъем смотрел вниз и вставить зачищенные жилки по контакты до плотного упора;
6. Контакты после этого должны «пробить» все жилки, поэтому с помощью обычной плоской отвертки можно направить их глубже на ножки;
7. Аккуратно зажимать фиксатор коннектора с помощью пассатижей или пресс-клещей;
8. Заняться обжимкой второй стороны кабеля, если это необходимо;
9. Оценить качество работы и фиксацию, проверить кабель на работоспособность.

Опрессовка витой пары

С помощью отвертки

Если инструментов нет вообще, то, скорее всего, найдется хотя бы отвертка, которой также можно совершить процедуру. Порядок действий таков:

• Выпрямить кабель и зачистить часть внешней оболочки;
• Отмерять расстояние жил по вилке коннектора;
• Отрезать жилка так, чтобы они были одинаковой длины;
• Вставить кабель в торец наконечника так, чтобы все жилки зафиксировались по направляющим каналам до упора;
• Внешняя изоляция должна попасть под корпус коннектора;
• Далее обычной отверткой плоского типа контакты корпуса утапливаются к жилкам;
• Остается проверить установку на работоспособность.

Фиксация наконечника с помощью отвертки

Самообжимающийся коннектор

В продаже есть и специальные коннекторы, которые обжимают сами себя и не требуют абсолютно никаких инструментов под рукой. Для их использования снимаю верхнюю изоляцию кабеля и обрезают проводки. После прокладки жилок в каналы корпус защелкивается и все проводки «топятся» в контакты. Все это возможно благодаря двум шарнирным половинкам.

Самообжимной коннектор RJ45 Corning CAXISS
