Ремонт жесткого диска ноутбука своими руками

Диагностика и причины

Для первоначального определения проблемы необходимо визуально оценить состояние жесткого диска. Не стоит пренебрегать тем, что можно внимательно прислушаться к его работе, ведь любые изменения могут быть сигналом к тому, что с ним что-то произошло.

При этом имеется статистика того, что если жесткий диск ломается в первый год обслуживания, то причина кроется именно в производственном браке, а не в чем-то другом. Иные причины поломки проявляются после трех лет использования HDD. Что касается классификации проблем, то они выглядят следующим образом:

1. Если винчестер при работе издает неприятный звук, то скорее всего поломка произошла из-за падения устройства, удара по нему или попадания инородного тела внутрь. Причин и оснований для появления такой проблемы может быть много, поэтому их все даже не перечислить. Факт в том, что неприятный звук является серьезной проблемой.
2. Еще одной серьезной проблемой может стать то, что BIOS попросту не определяет жесткий диск. Такое может возникнуть по причине того, что в нем попросту не созданы разделы. Хоть проблема и звучит глобально, ее можно легко решить, достаточно воспользоваться разделом «Администрирование» на компьютере и создать разделы с помощью неразмеченной области. Кстати, именно здесь и можно определить, работает ли вообще жесткий диск. Если после открытия не появилось никакой информации о нераспределенной памяти, значит с винчестером что-то не то и это требует сервисного вмешательства. А если свободная память есть, и она просто без разделов, значит с винчестером все хорошо.
3. Обязательно проверьте техническое соединение винчестера, ведь неправильное распределение проводов, неплотное подключение и прочие подобные проблемы могут стать причиной неисправной работы или отсутствие распознавания жесткого диска.

Ремонтируем Hard Disc Driver своими руками

Теперь рассмотрим ситуацию, что у жесткого диска неисправна головка. В таком случае потребуется выполнить следующее:

1. При поломке основной головки жесткий диск перестает вращаться. В таком случае необходимо будет найти другой идентичный жесткий диск, чтобы воспользоваться его запчастями.
2. Далее нужно аккуратно снять винчестер с ноутбука и постараться ничего не повредить. Обычно он имеет отдельное отделение в ноутбуке и его сразу будет заметно. Для осуществления разбора нужно будет просто воспользоваться отверткой.
3. Расположение головки видно сразу, она находится за катушкой VCM. Для того, чтобы разобрать части и вытащить головку, необходимо немного покрутить диски. Для осуществления такой процедуры понадобятся перчатки и пинцет.
4. Теперь можно осуществлять замену головки, после чего нужно вновь собрать ноутбук.

Процедура не такая сложная, но кропотливая и требует осторожности. По времени занимает всего лишь минут 30 и не требует дополнительных знаний

Если у вас сломался винчестер

• При любом изначальном состоянии, ремонтник должен полностью произвести запись по всей поверхности.
• После записи, произвести проверку поверхностей на целостность.
• Скрыть, переразметить дефекты, найденные в процессе проверки.
• Повторно произвести действия, начиная с первого пункта.

Вся процедура ремонта выносных (внешних, съемных) или портативных жестких дисков занимает достаточно длительное время — обычно сутки и более, даже при условии, что часть действий проводится в автоматическом или полуавтоматическом режиме.

Ремонт винчестеров был выгоден как мастеру, так и конечному пользователю в те времена, когда стоимость новых жестких дисков была весьма высока. В настоящее время, когда новый хард стоит около двух тысяч рублей, ремонт становится экономически не выгоден. Из этого вывода следует, что в большинстве случаев он просто нецелесообразен. А диск, который не отремонтировался, просто выбрасывается. Совершенно другое отношение к диску, в случае если пользователю важна информация. В этом случае диск приводится в состояние, достаточное для считывания информации и в большинстве случаев после считывания устройство оказывается в нерабочем состоянии. Причины могут быть совершенно разные.

Когда ремонт принципиально невозможен

• В некоторых случаях требуется вскрытие гермоблока (залипание головок). Даже при условии вскрытия диска в условиях чистой зоны никто не будет гарантировать полную работоспособность устройства после вскрытия;
• Подгонка параметров головок, с помощью технологических команд усиливаются параметры, влияющие на качество чтения. В процессе чтения головки просто выгорают.
• При выгорании электроники и утери родного ПЗУ, осуществляется подбор ПЗУ при котором возможно чтение диска и возможно только лишь линейное чтение, а при произвольном чтении диск просто не читает.

Поврежденная служба информации

Признаки неисправности: HDD не определяется в BIOS, или определяется некорректно.

Производится перезапись служебной информации на программаторе.

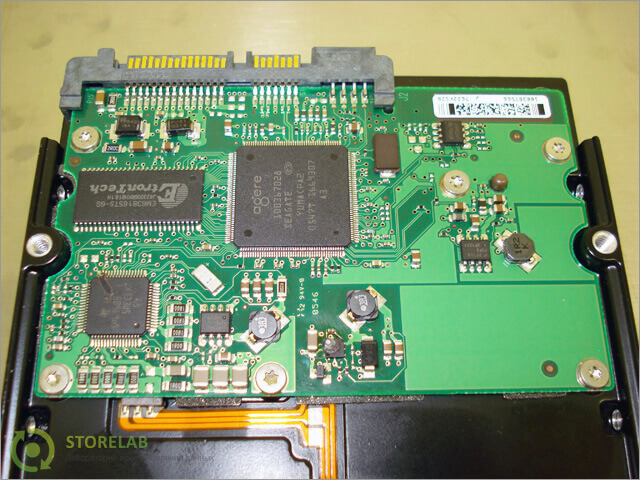

Выход из строя платы электроники

Признаки неисправности: Диск не подает признаков жизни, иногда при внешнем осмотре заметны сгоревшие микросхемы или конденсаторы.

Ремонт производится заменой платы электроники, стоимость обычно сопоставима или превышает стоимость нового диска, применяется для восстановления информации.

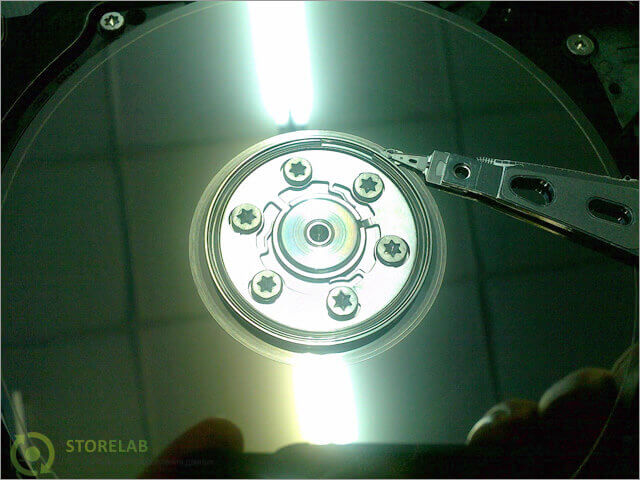

Неисправные магнитные головки

Признаки неисправности: Винчестер стучит головками, не определяется или может не определяться в BIOS.

Производится, как правило, замена блока магнитных головок, для ремонта экономически нецелесообразен, используется для восстановления информации.

Повреждение пластин, царапины, механические повреждения

Признаки неисправности: Устройство издает ритмический стук или скрежет, вибрации — такие повреждения как показывает практика вызваны внешними механическими воздействиями, удары, падения и прочее.

Ремонт жестких дисков ПК при царапинах на поверхности пластин или разбалансировки двигателя в большинстве случаях невозможен. Можно только успеть восстановить данные пока головки окончательно не затерли магнитный слой пластин.

Ремонт жестких дисков HP, Seagate, Samsung и пр. в большинстве случаев возможен, но экономически нецелесообразен, поскольку на его стоимость можно купить два или три новых диска. Восстановить данные с жесткого диска специалисты сервисного центра могут практически в любом случае. Обращаясь в нашу лабораторию, мы произведем бесплатную диагностику.

Исправление ошибок чтения на жестком диске

При наличии ошибок на жестком диске, его работа ухудшается. Характерные симптомы:

1. Жесткий диск издает странные звуки (например, громкое шуршание головок, скрипы, щелчки)
2. Существенно снижается производительность операционной системы
3. «Тормоза» и «подвисания» при открытии файлов на жестком диске
4. Внезапно пропадают файлы, папки, разделы HDD отображаются как неразмеченное пространство (RAW).

Самые простые ошибки чтения исправляются системной утилитой chkdsk.

Некоторые bad-блоки можно “вылечить” самостоятельно, в этом помогут две замечательные программы – HDD Regenerator и Victoria HDD.

В дополнение к этому – инструкция по восстановлению bad-блоков: здесь объясняется, как исправить ошибки программой HDD Regenerator. Фактически, она не исправляет bad-блоки, а переносит их в другую область на жестком диске. Таким образом, другие процессы и программы будут обходить эти блоки стороной.

Ситуация усложняется, если повреждена таблица файлов, таблица разделов или иная служебная информация. В таких случаях необходимо клонировать содержимое HDD на “донор” – исправный жесткий диск аналогичной модели. Сделать это можно только в спец. лабораториях.

Неисправности жесткого диска ноутбука

Есть несколько вариантов неисправности жесткого диска ноутбука:

• программные неисправности (ошибки файловой системы, софтверные бэды и др.);
• небольшие единичные повреждения магнитной поверхности;
• наличие массовых повреждений, повреждения в служебной области диска;
• система сообщает smart status bad;
• диск совсем не определяется системой.

В первых двух случаях в принципе возможен небольшой ремонт и восстановление работоспособности, в остальных случаях однозначно требуется замена жесткого диска ноутбука.

Понять, какая у вас неисправность жесткого диска — аппаратная или программная- можно только после прогона специальными тестовыми программами. Время тестирования — от часа до четырех, все зависит от количества повреждений.

Если при включении ноутбука операционная система выдает сообщение «smart status bad», то это значит, что на рабочей поверхности диска имеется очень большое количество повреждений и, и диск подлежит замене. Скорее всего, большую часть данных удастся сохранить.

Если винчестер совсем не виден в системе, то восстановление данных может потребовать замены головки, усилителя, контроллера. А это уже серьезные деньги, начинающиеся от 10000 руб., причем для реализации такой работы необходим донор — такой же HDD, с которого эти детали можно снять. Нужно быть готовым, что головки с донора могут сгореть до того, как будет считана вся информация. Тогда потребуется еще донор.

Признаки неисправности жесткого диска:

• регулярные ошибки программ и приложений Windows;
• не загружается Windows, диск периодически «отваливается»;
• циклическая перезагрузка системы.

Ремонт жёсткого диска ноутбука своими руками

Первым делом обращаем внимание на посторонние звуки в работе винчестера при включении ноутбука. Это могут быть щелчки, постукивания, сопровождающиеся замедлением и зависанием

Причин много: от банального попадания грязи и пыли до повреждений привода, заклинивания или расцентровки шпинделя.

Если ноутбук перестал видеть жёсткий диск, то можно попробовать определить причину неисправности и самостоятельно её исправить. Для этого существует инструкция, учитывая которую необходимо последовательно выполнять каждый пункт:

1. Извлеките винчестер из корпуса ноутбука.
2. Далее откручиваем плату контроллера – понадобится отвёртка «звёздочка». Помните, что тем самым вы лишаетесь гарантии. В некоторых моделях HDD элементы находятся с внешней стороны и их видно без дополнительных действий.
3. Внимательно осматриваем плату на предмет повреждений. Зачастую из-за перегрева на микросхемах образуются вспучивания или нагар. Также можно воспользоваться увеличительным стеклом и осмотреть места пайки разъёмов: даже одна отвалившаяся ножка может серьёзно нарушить работу всего устройства. Если нашли такие признаки, то можно успокоиться – ремонт не затянется. Достаточно найти в интернете артикул или наименование платы, которая подходит для вашего жёсткого диска. Затем приобрести её и заменить.
4. Не забывайте, что пыль на контактах также может стать причиной выхода из строя винчестера либо сбивать поток сигналов, идущих от материнской платы и наоборот. Продуйте или прочистите входы и шлейфы жёсткого диска. Для чистки электрической платы подойдёт обычный ластик, спирт и ватные палочки. Постарайтесь не залить контакты – иначе диск вообще перестанет работать.
5. В случае положительного результата чистки шлейфов и платы контроллера рекомендуется провести дефрагментацию жёсткого диска и реестра.

Ремонтируем Hard Disc Driver своими руками

Неисправна головка диска.

В этом случае диск перестаёт вращаться и для того, чтобы отремонтировать его своими руками, нужно найти донора (другой накопитель). Он должен быть идентичен предыдущему или подходить к этой модели ноутбука. Следует правильно снять винчестер с ноутбука с помощью отвёртки-звёздочки

Затем осторожно открыть крышку, не повредив при этом прокладку и магнит. Обычно головки располагаются за катушкой VCM

Для того чтобы их вытащить нужно немного покрутить диски. А чтобы головки не слипались, вставить между ними кусочек ткани. После чего поставить новые, обязательно используя резиновые перчатки и пинцет. После установки головок вернуть на место магнит, закрыть крышкой, закрутить болты и установить диск в ноутбук.

Ремонт HDD: часто задаваемые вопросы

После обновления до 10-ой версии Windows внешний диск перестал определяться на ноутбуке и других устройствах, включая ПК с Windows 7.

При обновлении или чистой установке ОС вы могли удалить раздел, используя мастер установки Windows. В любом случае, раздел диска не мог просто так взять и исчезнуть.

Советуем проверить с помощью служебной утилиты Windows – Управление дисками (diskmgmt.msc) или любым менеджером разделов вроде Partition Magic. Если вам нужно восстановить удаленный раздел, используйте бесплатную утилиту TestDisk.

Отличаются ли способы восстановления внешнего жесткого диска от внутреннего?

Однозначно нет. Начинка устройств идентична, разница лишь в форм-факторе хранения информации — то есть, грубо говоря, в коробке, в которую упакована начинка диска. Внешний диск проще подвергается физическим повреждениям и другим факторам риска. Зато они более мобильны и предлагают пользователю удобное подключение через eSata ли другой интерфейс для соединения с ПК. Таким образом, данное руководство, как восстановить жесткий диск, будет полезно как владельцам «традиционных» накопителей, так и внешних.

Собираюсь отформатировать HDD, но в «Управлении дисками» он не виден, HDD Low Level Format тоже.

Попробуйте разбить жесткий диск заново (Partition Magic в помощь), желательно выполнить низкоуровневое форматирование HDD, см. информацию по теме здесь.

Помимо HDD Low Level Format, есть множество альтернативных утилит для форматирования. Будет не лишним проверить рабочее состояние диска, для этого проверьте показатели SMART и просканируйте диск, используя HDD Regenerator или Victoria HDD.

Щелкает жесткий диск. В некоторые моменты операционная система зависает, а потом отмирает вместе с диском.

В редких случаях проблема связана с нарушением контактов питания и sata/ide разъемов, подключенных к материнской плате. Поэтому первым делом советуем выключить ПК и проверить соединение с жестким диском. Второе – обязательно сделайте резервную копию данных на диске, поскольку щелчки – нездоровый симптом, свидетельствующий о том, что HDD имеет проблемы, и в любой момент можно ожидать краха. Третье – для диагностики состояния диска используйте специализированные программы – HDD Regenerator, Victoria HDD и проч.

Если жесткий диск щелкает и не определяется, ситуация более плачевна (пиши пропало). В данном случае, механика уже изношена, и восстановить HDD вы не сможете, поможет только замена жесткого диска на новый.

Как увеличить скорость жесткого диска? У меня ОС Windows 10.

Пользователи ОС Windows 10 негодуют по поводу медленной работы дисковой подсистемы. На практике, копирование файлов осуществляется заметно медленнее, чем в XP. Почему тормозит жесткий диск? Одна из причин лежит на поверхности и легко ликвидируется. Дело в том, что по умолчанию в Windows отключено максимальное быстродействие винчестера. Поэтому срочно принимаем меры:

1. Откройте Диспетчер устройств (Win + Pause Break, «Диспетчер устройств» ).
2. В списке устройств найдите дисковое устройство и в контекстном меню выберите “Свойства”.
3. Выберите вкладку “Политика” и активируйте опцию «Включить повышенную производительность».
4. Для ускорения жесткого диска перезагрузите компьютер.

Переустанавливал систему на SSD, вдруг перестал определяться другой жёсткий диск на 4TB. Зашел в Управление дисками – там показывает ёмкость 3,7 TB, свободно 3,7 TB. Получается диск пустой, а там 2 ТВ информации!

Возможно, проблема связана со сбоем таблицы файловой системы, в подобной ситуации можно посоветовать утилиту TestDisk для восстановления раздела, который не определяется системой, но содержит важную информацию.

Выключил ноутбук физически кнопкой, включил снова и на черном экране выбило сообщение: non-system disk or disk error replace and strike any key when ready. После этого система не видит жесткий диск.

Если бы проблема была связана с BIOS, ОС не загрузилась бы. Или, как минимум, сброс к заводским настройкам мог бы что-то решить.

Попробуйте искать причину на поверхности: выход из строя мог произойти по множеству причин (например, физическое повреждение или износ — что менее вероятно). Если есть возможность проверить на этом же ноутбуке похожий жесткий диск, сделайте это.

Источник

Способы восстановления информации с карт памяти

Мастера производят восстановление данных с карты памяти в разных случаях:

• с исправных накопителей;
• с неисправных накопителей.

Если первый вариант предусматривает использование специального программного обеспечения для восстановления данных с SD карты или USB флешки, то во втором случае — восстановление данных с флешки требует механического вмешательства: разбирается корпус носителя и выпаивается микросхема. В общем, процесс восстановления удаленных данных требует профессионального подхода и специальных знаний.

► Мы производим восстановление данных с флешки любого производителя , модели и формата. Чаще всего восстанавливаем: A-Data, Kingmax, Sandisk, Transcend, Jetflash, Kingston, Lacie .

Ремонт жесткого диска ноутбука своими руками

Окисление контактов

Именно окисление контактов – наиболее распространенная причина выхода из строя винчестера. Эта неприятность легкопоправимая и не требует особых навыков, и времени на устранение:

• Вынимаем винчестер и откручиваем внешнюю плату жесткого диска.
• Находим на плате контакты интерфейса передачи данных, они обычно находятся в боковой части платы и располагаются в два ряда.
• Проводим осмотр контактов на наличие повреждений, потемнений окислов, нагара
• Используя обычный канцелярский ластик легким трением избавляемся от нагара и окислов на контактах
• Обрабатываем контакты ватой смоченной спиртовым раствором

Ремонт внешних жёстких дисков

Внешние накопители получили популярность благодаря компактности – человек может переносить с собой огромное количество информации. Такие устройства надёжны, но и они не застрахованы от поломок. Если выход из строя не связан с механическим повреждением, то починить внешний жёсткий диск можно самостоятельно.

Ремонт винчестера после падения или прочих физических воздействий трудно провести в домашних условиях.

1. Потребуется вскрытие блока магнитных головок, проводить которое можно только в чистом стерильном помещении. Любая пыль опасна для магнитных внутренностей устройства.
2. Ремонт после механических повреждений требует специфических знаний и инструментов, чтобы найти неработающий элемент и заменить его. Самое рациональное решение – обратиться в сервисный центр.

Немного проще справиться с программными сбоями, которые по статистике беспокоят пользователей внешних жёстких дисков даже чаще дефектов, полученных от физических воздействий. Сказываются частые случаи некорректного завершения работы.

Начинаем диагностику и ремонт с проверки исправности USB-кабеля, которым диск подключается к ПК, телевизору и пр. Можно подсоединить кабель к другому устройству и понять, исправен ли он.

Если ноутбук или ПК определяет подключенный внешний жёсткий, но работа с ним сопровождается зависаниями, вылетами, ошибками, то неплохо проверить его на наличие вирусов, некоторые из которых вполне способны нарушать работу винчестера.

Следующий шаг – форматирование. Обязательно проводите полное, а не быстрое. Программ для этой процедуры достаточно много: Acronis Disk Director, HDD Low Level Format и пр.

Форматирование можно запустить через командную строку, «Управление дисками» или «Мой компьютер».

Главное, в настройках выбрать файловую систему NTFS.

Если компьютер видит внешний жёсткий диск, но из него невозможно извлечь информацию, то неплохо определить, какая её часть сильно повреждена, а какие файлы можно извлечь и восстановить. Для этого подойдут программы Recuva, Partition Recovery и другие. Запустив одну из них, вы увидите список файлов, которые можно вернуть, а «битую» информацию можно просто удалить, вернув жёсткому диску прежнюю работоспособность.

Когда нужны диагностика и ремонт жесткого диска компьютера

Ремонт — комплекс мероприятий по восстановлению работоспособного или исправного состояния какого-либо объекта или восстановлению его ресурса. Иными словами, это приведение устройства в состояние, пригодное для эксплуатации в технических условиях, определенных производителем. Жесткий диск представляет из себя законченное устройство, состоящие из платы электроники и гермоблока, состоящего в свою очередь из корпуса в котором на двигателе закреплены магнитные пластины и блок магнитных головок. На заводе, после сборки винчестера проводится комплексное тестирование диска, состоящее из следующих процедур:

• Расчет адаптивных параметров связки БМГ, пластины, плата электроники.
• Тестирование поверхности по физическим адресам (запись, чтение, верификация).
• Формирование заводских дефект листов.
• Формирование транслятора на основе дефект листов.
• Тестирование поверхности по логическим адресам (запись, чтение, верификация).

Дополнительные рекомендации

Увы, но ряд проблем, которые возникают с жёсткими дисками, своими силами, да ещё и в домашних условиях, устранить практически невозможно. Здесь потребуется специальное оборудование, а также соответствующие знания и навыки. Для большинства обычных пользователей это недоступно. Поэтому лучшим решением, а иногда и единственным, становится обращение в сервисный центр.

При этом сам пользователь, столкнувшийся с некорректно работающим жёстким диском, может:

• запустить программы и утилиты для очистки системного мусора;
• вручную удалить все ненужные приложения и игры;
• запустить процедуру дефрагментации, и взять за правило повторять её хотя бы раз в месяц;
• оптимизировать работу HDD, применив разные приёмы и программные решения;
• проверить секторы жёсткого диска на наличие ошибок;
• выполнить переподключение винчестера, параллельно проверив все соединения, кабель, шлейф;
• продуть системный блок, удалить накопившийся мусор и пыль с помощью обычного пылесоса.

Здесь ничего сложного нет. Зато во многих ситуациях это помогает вернуть жёсткий диск к нормальному режиму работы.

Чего нельзя делать

Не удивительно, но есть пользователи, которые прибегают к самым отчаянным мерам, дабы вернуть былую работоспособность устройства. Но этого ни в коем случае нельзя делать.

О чем я говорю:

• Самостоятельно и полностью разбирать винчестер. Таким образом вы нарушите герметичность устройства и попадание частичек пыли окончательно выведет его из строя. И я уже не говорю о неаккуратных действиях в виде повреждений.
• Пытаться стучать по носителю или трясти его.

Если на носителе находится крайне важная информация, то лучшим решением будет доверить его ремонт профессионалам.

Но как показывает практика, он выходит из строя в 2 раза быстрее. Поэтому рекомендуется всегда заботиться о сохранности важных данных.

Хранить данные лучше всего сразу в нескольких местах, например, в облаке или на резервном носителе. В дальнейшем это поможет избежать лишних затрат по восстановлению информации.

Пайка электронных элементов платы жёсткого диска

В примере выше процедура восстановления работоспособности HDD ограничилась очисткой окислов с контактов платы, но так бывает не всегда. Случается, что попросту выходят из строя электронные элементы платы жёсткого диска. В этом случае неисправные компоненты нужно заменить на аналогичные.

Современные жёсткие диски нельзя восстановить простой заменой печатной платы на схожую. Чипы устройств снабжены защитой от подобных вмешательств в оборудование! Процесс замены платы имеет свои нюансы и должен рассматриваться отдельно.

Человеку, разбирающемуся в электронике и умеющему обращаться с паяльником и мультиметром, не составит большого труда выявить «слабое звено» в цепи.

Чаще всего страдают защитные диоды схемы. Для проверки их можно вовсе выпаять с платы, жёсткий диск должен работать и без них, однако это опасно для устройство, так как оно становится уязвимым к любым перепадам напряжения в сети. Исключением являются SMD предохранители, отсутствие которых на плате приравнивается к их неисправности. То есть без них винчестер работать не будет.

Более серьёзным ремонтом является замена сгоревшей smooth микросхемы. Другие названия: микросхема предусиления, микросхема коммутации, крутилка (так называют данную микросхему, потому что именно она отвечает за вращение шпинделя и работу шпиндельного моторчика).

Чаще всего диагностировать неисправность данного контроллера можно без дополнительных устройств по сильному запаху плавления платы и внешней деформации самого чипа микросхемы.

Повреждение информации на накопителе

При программных ошибках или повреждении блока магнитных пластин, с диска может удалиться нужная информация. И если при повреждении блока пластин можно восстановить только часть информации, да и то в специальных сервисах, то случайно удаленную информацию с компьютера еще можно возобновить, если сектора диска, на которых она размещалась, не были перезаписаны.

Для восстановления информации существует множество специализированных утилит, вроде: R-Studio, Undelete Plus, HDD Regenerator и другие. Программы такого рода легки в пользовании: необходимо лишь установить их на компьютер, провести сканирование пространства диска и восстановить обнаруженные файлы.

Ремонт жесткого диска своими руками – это трудоемкая процедура, которую следует проводить техническим специалистам, а не любителям. Также стоит помнить, что при механических повреждениях, информация на диске практически наверняка безвозвратно удалится после устранения неисправностей HDD.

Источник

Самостоятельное обнаружение поврежденных секторов жесткого диска

Часто жесткий накопитель выходит из строя из-за битых секторов (бэдов). При попытке записать что-то на такой участок или прочитать имеющуюся информацию устройство снижает скорость работы или на экране появляется сообщение об ошибке. Поврежденные сектора бывают:

• логические – ошибки программного обеспечения, появившиеся в результате сбоя. Например, при работе на ПК внезапно отключилась электроэнергия. В этом случае сектор, в котором совершалась операция, может повредиться. Исправить такую ошибку несложно;
• физические – поломки устройства из-за естественного износа или механического повреждения. Например, если компьютер упал, по нему ударили или потрясли. Результат: поврежденный контроллер. Неполадка часто сопровождается звуковыми сигналами: постукиванием или писком. В такой ситуации вопрос как починить жесткий диск в домашних условиях не имеет ответа. Придется обращаться за помощью в мастерскую, где есть специальная аппаратура.

Угадать, почему появились бэды, без диагностики невозможно. Протестировать шансы отремонитровать жесткий диск можно с помощью специальных утилит, которые есть в интернете в свободном доступе.

«Ремонт» внешнего HDD

Вообще, конечно, слово «ремонт» — в этой статье слишком громкое, но по другому не передать смысл.

Не так давно ко мне принесли один внешний жесткий диск, который отказывался работать: при подключении загоралась лампочка (свето-диод) и тут же гасла.

Далее жесткий диск никак не реагировал, пока снова не отключишь и не подключишь его к USB-порту. Диск, кстати, довольно популярная модель на сегодняшний день — Seagate Back Up Plus Slim 2 Tb BLACK.

Рис. 1. Внешний жесткий диск Seagate Back Up Plus Slim 2 Tb BLACK

Внешний жесткий диск представляет из себя небольшую коробочку с USB-проводом, внутри которой скрывается обычный жесткий диск и небольшая плата (контроллер), своего рода переходник с USB-порта к SATA входу диска.

Так вот, очень часто выходит из строя не сам диск (если вы, конечно, его не роняли) , а эта платка. Кстати, во многих моделях дисков она очень тонкая и хрупкая, повредить ее можно на раз-два.

Поэтому, прежде чем ставить «крест» на внешнем жестком диске — можно попробовать вскрыть его, достать сам диск и подключить его напрямую к ПК/ноутбуку, либо вставить в другой BOX.

Как разобрать внешний диск

Конкретно модель Seagate Back Up Plus Slim 2 Tb BLACK вскрывается очень легко — достаточно поддеть крышку ножом (см. красная стрелка на рис. 1) .

Далеко не все модели дисков так легко разобрать. Некоторые вообще запаяны «намертво», и чтобы открыть их — нужно сломать корпус (при этом, есть большой риск убить сам HDD).

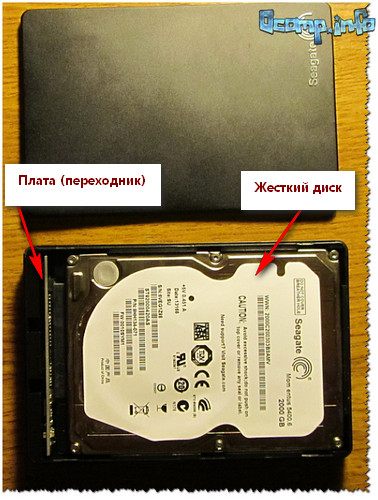

Собственно, на рис. 2 ниже изображен внешний диск, как он выглядит изнутри: небольшая плата/переходник, соединенная с обычным диском 2,5 дюйма. Ничего хитрого.

Рис. 2. Внешний жесткий диск — вид изнутри

Нередки случаи, когда открыв корпус, вы увидите отошедшие контакты, трещину на плате и пр. дефекты — если есть опыт пайки, можно попытаться восстановить плату.

Далее нужно аккуратно отсоединить от этой платы диск и извлечь его из корпуса.

Рис. 3. Диск извлечен

Следующий шаг — подключение диска к компьютеру/ноутбуку. Здесь есть два варианта:

• либо купить отдельный BOX ( например, на AliExpress за пару сотен рублей) для диска и вставить его туда. Получиться такой же внешний жесткий диск, только в другом корпусе;
• либо подключить его напрямую к ПК, как любой другой диск (кстати, именно это я и рекомендую сделать (для начала ), чтобы удостовериться, работает ли он) .

Ниже на фото показано, как я просто «навесил» этот диск на SATA-кабеле для диагностики его работоспособности.

Рис. 4. Извлеченный диск подключен к ПК

Так вот, извлеченный мной диск оказался полностью исправным. Подключив его к SATA порту компьютера — смог с него скопировать всю информацию. В общем-то, докупив внешний BOX — он до сих пор служит верой и правдой.

Рис. 5. Внешний контейнер (BOX) для диска — выглядит так же, как будто таким и был внешний HDD изначально

Рис. 5.1. Что такое BOX. BOX для подключения диска к USB (примерная схема для понимания)

Мотив статьи такой: прежде чем выкинуть свой старый нерабочий внешний HDD, проверьте сам диск, возможно и вы сможете его так просто и быстро «отремонтировать».

Источник

Причины и признаки неполадок

Прежде чем заняться ремонтом жёсткого диска своими руками, нужно вникнуть в суть этого оборудования. Винчестер, он же жёсткий диск или HDD, является сравнительно небольшим устройством, в основе которого лежит магнит, набор дисков, поворотная рамка позиционера и головка для считывания данных.

Средняя скорость вращения дисков составляет около 720 оборотов за минуту, а в процессе установки и запуска программ она возрастает ещё сильнее. Чем интенсивнее работает жёсткий диск, тем выше вероятность скорого износа и поломки накопителя.

Существует несколько основных симптомов и причин, по которым жёсткий диск выходит из строя, и требует незамедлительного вмешательства со стороны пользователя компьютера или ноутбука.

• Появляются щелчки во время работы. Объективно это самая распространённая и часто встречающаяся неисправность. Она указывает на наличие механических проблем. Повреждены компоненты накопителя. Что же касается причин, то тут может быть множество разных факторов. Это попадание пыли и мусора, износ считывающей головки, последствия механических ударов и пр. Для точного определения диагноза требуется разобрать компьютерное устройство.
• Во время работы жёсткий диск с перерывами гудит. Характерный признак, указывающий на износ считывающей головки.
• В BIOS не отображается накопитель. Это следствие механических ударов и повреждений, либо же ошибки со стороны операционной системы.

В зависимости от конкретной ситуации, вернуть к жизни HDD вполне возможно. Даже в тех случаях, когда BIOS его не видит.

Но конструктивные особенности не всегда позволяют добиться желаемого результата. Порой ремонт обходится в несколько раз дороже, чем стоимость самого жёсткого диска. И тут стоит подумать о целесообразности восстановления. Это будет разумно сделать лишь в том случае, когда на HDD сохранились крайне важные данные.

Ремонт отличается от восстановления. Восстановлением принято считать возврат утраченных данных, в то время как ремонт это уже восстановление работоспособности.

Восстановление в лаборатории Storelab жесткого диска ноутбука

Самостоятельно восстанавливать винчестер достаточно рискованно – повреждение может оказаться критичным, некорректные действия пользователя приведут к потере всех данных и к невозможности вернуть винчестер к жизни. Специалисты Storelab имеют большой опыт в восстановлении поврежденных жестких дисков и располагают для этого необходимым оборудованием (имеется чистая комната для диагностики). Чтобы убедиться в том, что восстановить данные удастся, проводится бесплатная диагностика. Она дает полное представление о текущем состоянии. К нам можно обратиться даже в случае, если другие компании не сумели помочь.

Цена озвучивается после диагностики. Оплачивается только результат восстановления, поэтому обратившиеся в сервисный центр клиенты ничем не рискуют. Сроки минимальны. Если времени на посещение лаборатории нет, можно оформить доставку курьером. Оформляются необходимые документы (акт приема-передачи, сопроводительный лист). Подписанный договор гарантирует конфиденциальность данных.

Источник

Окисление контактов

Окисление является довольно частой причиной поломки ноутбука. Для исправления ситуации необходимо разобрать корпус ноутбука и извлечь винчестер. Затем нужно снять крышку жесткого диска и аккуратно очистить контакты платы, пользуясь следующими рекомендациями:

1. Можно воспользоваться ластиком, чтобы очистить почерневшие области.
2. Дорожки контактов рекомендуется очищать ватной палочкой, которая пропитана спиртом.
3. В целях профилактики можно обработать поверхность силиконовой смазкой.

Внимательно пользуйтесь нашими рекомендациями и постарайтесь не торопиться в процессе выполнения всех необходимых действий.
