Последовательный интерфейс serial ata

Эпоха перемен

Появление нового, единого интерфейса USB (Universal Serial Bus — универсальная последовательная шина) радостно восприняли
как простые пользователи, так и производители аппаратного обеспечения. По USB
можно было подключать устройства, не перезагружая компьютер. Кроме того, разъем
принес унификацию. Теперь клавиатура, мышь, джойстик и принтер подключались
через один и тот же порт. Сентябрь 1998-го, когда была выпущена доработанная
версия спецификации USB 1.1 — первая
версия интерфейса, получившая массовое распространение, — стал своеобразным
рубежом. Началась эра USB.

Стали появляться первые USB-накопители с флэш-памятью — появилась
необходимость повышать пропускную способность шины. В апреле 2000 года вышла
новая версия спецификации — USB 2.0 (именно она наиболее распространена сегодня)
с поддержкой режима Hi-speed, поднявшего максимальную скорость обмена данными в
несколько десятков раз!

Жесткие диски тоже начали наращивать объемы: если в 1997-м
емкость стандартного винчестера составляла 5-8 Гб, то к 2004 году эта цифра
выросла в 15 раз. Вместительные винчестеры требовали более скоростных
интерфейсов. В противовес параллельному IDE в 2003-м появился последовательный
интерфейс SATA. Предельная скорость передачи данных взлетела до 187,5 Мб/с.
Этой цифры хватало с лихвой, однако объем жестких дисков продолжал неумолимо
расти, и в 2004 году была выпущена спецификация SATA 2, обеспечившая
пропускную способность 3 Гбит/с (или 375 Мб/с). Даже сейчас, шесть лет спустя,
редкий компьютер хотя бы приближается к предельной скорости интерфейса.

Ограничения интерфейса команд

SATA — это эффективный способ передачи данных между устройством и процессором в компьютере. В дополнение к этому, сверху работает
диспетчер задач для отправки команд на то, что должно быть записано и прочитано с накопителя. В течение многих лет это обрабатывалось AHCI (Advanced Host
Controller Interface). Это было настолько стандартизировано, что в основном записано внутри каждой операционной системы в настоящее время на рынке. Это
эффективно делает диски SATA как «подключи и играй». Никаких дополнительных драйверов не требуется. Но эта технология хорошо работала со старыми более медленными
технологиями, такими как жесткие диски и USB-накопители, она действительно сдерживает более быстрые твердотельные накопители. Проблема в том, что,
очередь задач AHCI может содержать 32 команды в очереди, а обрабатывать только одну команду за раз, поскольку существует только одна очередь.

Это NVMe SSD накопитель с подключением в интерфейс M2

Здесь вступает в действие набор команд NVMe (энергонезависимой памяти). Он имеет в 65.536 командных очередей, каждая из которых
способна хранить 65.536 команд в очереди. Это позволяет параллельно обрабатывать команды хранения на диске. Это не выгодно для жесткого диска,
поскольку он по-прежнему эффективно ограничен одной командой из-за головок дисков. Для твердотельных накопителей с их несколькими микросхемами памяти он
может эффективно увеличить их пропускную способность, записывая несколько команд в разные микросхемы и клетки одновременно.

Стандартный SATA кабель

Есть небольшая проблема. Это новая технология, и в результате она не встроена в большинство существующих на рынке
операционных систем. Большинству потребуется установить в них дополнительные драйверы, чтобы диски могли использовать новую технологию NVMe.
Развертывание быстрой производительности для дисков SATA Express может занять некоторое время, так как программное обеспечение должно
стать более зрелым, как в первом представлении AHCI. Но SATA Express позволяет дискам использовать любой из этих двух методов. Поэтому вы все еще
можете использовать новую технологию сейчас с драйверами AHCI и, возможно перейти к более новым стандартам NVMe для повышения производительности, или
потребуется переформатировать диск.

Различия в скорости интерфейсов

Одним из преимуществ, которые eSATA предлагает по USB и FireWire, является скорость. В то время как другие два имеют
накладные расходы от преобразования сигнала между внешним интерфейсом и внутренними дисками, SATA не имеет этой проблемы.
Поскольку «CATA» является стандартным контроллером используемым на многих новых жестких дисках, в корпусе требуется простой
переходник между внутренним и наружным разъемами. Это означает, что подключаемое устройство должно работать с той же скоростью,
что и внутренний диск SATA.

Итак, вот скорости различных внешних интерфейсов:

• USB 1.1 — 15 Мбит/с
• FireWire (1394a) — 400 Мбит/с
• USB 2.0 — 480 Мбит/с
• FireWire 800 (1394b) — 800 Мбит/с
• SATA 1,5 — 1,5 Гбит/с
• SATA 3.0 — 3.0 Гбит/с
• USB 3.0 — 4.8 Гбит/с
• USB 3.1 — 10 Гбит/с

Новые стандарты USB теперь более теоретичны, чем SATA, который используют приводы в
наружных корпусах. Дело в том, что из-за накладных расходов на преобразование сигналов новый USB по-прежнему будет немного
медленнее, но для большинства потребителей практически нет разницы. Из-за этого разъемы eSATA гораздо менее распространены,
поскольку использование USB-корпусов намного удобнее.

Выводы

Отдельно подключаемая «CATA» была отличной идеей, когда она впервые появилась. Проблема в том, что интерфейс не менялся за
многие годы. В результате внешние контроллеры стали намного быстрее, чем накопители. Это означает, что eSATA гораздо менее
распространен и фактически не используется на многих компьютерах вообще. Это может измениться, если SATA Express реализует себя,
но вряд ли означает, что USB будет доминировать в интерфейсе внешнего хранилища на многие годы вперед.

Ренессанс

Две тысячи восьмой год открыл широкой публике твердотельные
накопители — SSD (Solid State Disks). Не дотягивая до современных жестких
дисков в объеме, они тем не менее выигрывали в других характеристиках: размере
и весе, отказоустойчивости, низкой потребляемой мощности и, самое главное, скорости.
Время загрузки нетбуков, в которых использовался твердотельный накопитель, было
гораздо меньше, нежели компьютеров на основе жестких дисков (тут, впрочем,
стоит отметить, что SSD подходят только для работы с ОС). Динамично развивающийся
рынок твердотельных накопителей заставил разработчиков всерьез задуматься над
очередным повышением скоростных стандартов.

Возросло и количество устройств, использующих
USB-подключение. Теперь это не только традиционная периферия, но и мобильные
телефоны, и плееры, и PSP, и настольные вентиляторы, и
множество других девайсов. Веб-камеры обзавелись поддержкой разрешений высокой
четкости, внешние жесткие диски стремятся догнать и перегнать по скорости своих
встроенных собратьев. USB не мог надолго задерживаться на отметке 2.0. Вариантов
было два: либо потесниться, пропустив вперед более скоростных коллег, таких как FireWire, либо вырасти самому. Учитывая, что USB сейчас очень распространен и переход на IEEE1394 заставил бы покупать переходники или даже целые устройства, история пошла по
второму пути.

В итоге в ушедшем году были обновлены оба интерфейса — и USB
2.0, и SATA 2. Запуск был неоднозначным: сначала Intel отказалась от
контроллера SATA Rev. 3 на материнских платах с набором
системной логики P55, затем она же отложила введение поддержки USB 3.0 до 2011
года.

Остальные компании отнеслись к скоростным интерфейсам более
дружелюбно: появляются первые материнские платы с новыми контроллерами, AMD должна выпустить платформу с поддержкой USB 3.0 и SATA Rev. 3 уже этим летом — чипсет
известен под кодовым названием AMD Pisces. Впрочем, нелишне отметить, что работать с USB 3.0
и SATA Rev. 3 можно и со старого компьютера — в продаже уже появились платы
расширения PCIe x1 с нужными разъемами. Стоит ли
гнаться за USB 3.0 и SATA Rev. 3 и какой прирост производительности они дадут,
мы узнали у Александра Шленского, технического специалиста компании Gigabyte,
которая одной из первых выпустила материнскую плату с поддержкой USB 3.0 и SATA
Rev. 3 (тест этой платы ищите через страницу).

Кабеля и разъемы

Для полноценной передачи данных через интерфейс SATA используются два кабеля.

Один, 7 контактный, непосредственно для передачи данных, и второй, 15 контактный, силовой, для подачи дополнительного напряжения.

При этом, 15 контактный, силовой кабель подключается к блоку питания, через обычный, 4-х контактный разъем выдающий два разных напряжения, 5 и 12 В.

Силовой кабель SATA выдает рабочее напряжение 3,3, 5 и 12 В, при силе тока в 4,5 А.

Ширина кабеля 2, 4 см.

Чтобы обеспечить плавный переход от АТА к SATA, в плане подключения питания, на некоторых моделях жестких дисков еще можно увидеть старые 4-х контактные разъемы.

Но как правило, современные винчестеры уже идут только с 15 контактным новым разъемом.

Кабель передачи данных Serial ATA можно подключать к винчестеру и системной плате даже при включенных последних, что нельзя было сделать в старом интерфейсе АТА.

Это достигается за счет того, что выводы заземления в районе контактов интерфейса сделаны немного длиннее, чем сигнальные и силовые.

Поэтому при подсоединении в первую очередь контактируют провода заземления, и только потом все остальные.

Тоже самое можно сказать и про силовой 15 контактный кабель.

Таблица, выводы разъема данных.

Таблица, силовой разъем Serial ATA.

Новый виток эволюции

Для начала немного проясним ситуацию с наименованиями стандартов и интерфейсов. Распространенная аббревиатура SATA II (или SATA-2) на самом деле не совсем верна и является просто устоявшейся. В действительности для самого стандарта используется термин SATA 2.0, означающий вторую ревизию документации, в которой содержится вся информация о нем. Для устройств же (оптических накопителей, жестких дисков, SSD, контроллеров и т. д.) важны поддерживаемый ими набор технологий и его соответствие описанному в стандарте. Если он полностью удовлетворяет описанию, устройство характеризуется как поддерживающее SATA 3 Gbit/s – именно так в маркетинговых целях называется их физическое воплощение.

Аналогична ситуация и с новой ревизией: техническая документация описывает третье поколение стандарта – SATA 3.0, принятое 27 мая 2009 г., а реальные устройства считаются поддерживающими набор характеристик SATA 6 Gbit/s.

SATA 3.0 содержит следующие нововведения:

• пропускная способность интерфейса увеличена до 6 Гб/с;
• для NCQ введена новая команда для изохронного режим передачи данных, внедрена возможность программного управления NCQ;
• расширены возможности управления питанием устройств;
• предусмотрены новые формфакторы разъемов для 1,8-дюймовых HDD и тонких оптических накопителей для ноутбуков

Первое обновление не будет востребовано даже жесткими дисками последнего поколения, поскольку на сегодняшний день они не обеспечивают скоростей линейного чтения, превышающих 150–160 МБ/с. Впрочем, в перспективе порог SATA 3 Gbit/s наверняка будет пройден и ими, а пока от этого новшества получат дивиденды только твердотельные накопители, поскольку они уже давно «уперлись» в лимит прошлой ревизии интерфейса. Для HDD же единственным проявлением возросшей пропускной способности шины станет увеличенная скорость обмена данными между контроллером и буфером диска, чем не преминули воспользоваться производители, расширив его объем до 64 МБ.

Наибольшее значение для традиционных накопителей будет иметь функция изохронной, т. е. постоянной передачи данных. Тяжело нагруженный HDD, которому приходится читать и записывать информацию в несколько потоков (довольно распространенная в домашних ПК ситуация в свете развития файлообменных сетей), зачастую не способен обеспечить устойчивую скорость чтения для комфортного просмотра видео или прослушивания аудио, хоть объем считываемых данных и невелик. SATA 3.0 предусматривает возможность активации своеобразного аналога службы Quality of Service в сетевых протоколах: за приложением резервируется максимальный приоритет, и запрашиваемые им данные всегда считываются в первую очередь и непрерывным потоком. Вероятнее всего, это в значительной мере скажется на производительности фоновых процессов, однако для пользователя чаще всего важнее так называемое user experience – быстродействие в тех задачах, которые он определяет в качестве основных, и в этом случае новая функция будет скорее во благо.

Революционными такие изменения, разумеется, назвать нельзя, SATA 6 Gbit/s – лишь новый этап в эволюционном развитии стандарта, устраняющий некоторые недостатки прошлой версии и отодвигающий уже достигнутый порог пропускной способности. Более интересны практические реализации этого интерфейса.

Как определить режим работы SATA жёсткого диска

Привет друзья, жёсткие диски интерфейса SATA отличаются скоростью последовательного интерфейса обмена данными.
1. Совсем старый интерфейс SATA Revision 1.0 (до 1,5 Гбит/с). Пропускная способность интерфейса — до 150 МБ/с

2. Относительно старый, но ещё использующийся SATA Revision 2.0 (до 3 Гбит/с). Пропускная способность интерфейса — до 300 МБ/с

3. Новейшим интерфейсом является SATA Revision 3.0 (до 6 Гбит/с). Пропускная способность интерфейса — до 600 МБ/с.
Можно ещё встретить такое обозначение SATA I, SATA II и SATA III.

Определить — какие именно порты SATA находятся на вашей материнской плате очень просто.
Во первых на официальном сайте вашей материнской платы присутствует нужная информация:
К примеру моя материнка ASUS P8Z77-V PRO имеет:
2 x SATA 6Gb/s port(s), (Gray) — 2 порта SATA 6 Гбит/c серого цвета
4 x SATA 3Gb/s port(s), (Blue) — 4 порта SATA 3 Гбит/с синего цвета
2 x SATA 6Gb/s port(s), navy blue — 2 дополнительных порта SATA 6 Гбит/c морского голубого цвета

Во вторых, при подключении обычного жёсткого диска или SSD нового интерфейса SATA 3.0 (6 Гбит/с) к вашей материнской плате обратите внимание на такую информацию расположенную на материнке. Моя материнская плата ASUS P8Z77-V PRO и на ней согласно официальному сайту реализованы четыре порта SATA 3 Гбит/c и четыре порта SATA 6 Гбит/c

Естественно рядом с разъёмами присутствует соответствующая маркировка, напротив портов SATA 2.0 (3 Гбит/с) так и написано SATA 3G, а напротив портов новейшего интерфейса SATA 3.0 (6 Гбит/с) промаркировано SATA 6G, значит подключаем жёсткие диски и твердотельные накопители соответственно маркировке.

Щёлкните левой мышью для увеличения скришнота

Что будет, если подключить жёсткий диск неправильно, например SSD интерфейса SATA 6 Гбит/c к порту на материнке SATA 3 Гбит/c? Ответ — работать он будет в SATA 3 Гбит/c и скорость твердотельного накопителя будет немного ниже, что и произошло с нашим читателем (результаты тестов далее в статье).

Также важно использовать для подсоединения нового жёсткого диска или SSD интерфейса SATA 6 Гбит/c родной информационный кабель с соответствующей маркировкой SATA 6 Гбит/c!

Определить режим работы SATA жёсткого диска или твердотельного накопителя SSD можно в программе CrystalDiskInfo

Идём на сайт http://crystalmark.info/download/index-e.html

и скачиваем утилиту CrystalDiskInfo, она предоставит более чем исчерпывающую информацию о всех установленных в ваш системник или ноутбук жёстких дисках.

Утилита работает без установки. Разархивируем и запускаем.

У меня в системном блоке установлен SSD Silicon Power V70 и в этом окне можно увидеть всю исчерпывающую информацию о его работе.
Как видим, в настоящее время SSD работает в самом высоком режиме передачи информации SATA 3.0 (6 Гбит/с), пропускная способность интерфейса — до 600 МБ/с.

Текущий режим 600 МБ/с и поддерживаемый режим 600 МБ/с.

Если в вашей системе установлен ещё жёсткий диск, нажмите на стрелочку и выйдет информация по другому накопителю.

Друзья, запустим тест нашего SSD подключенного к высокоскоростному порту SATA 3.0 (6 Гбит/с) SSD в программе AS SSD Benchmark, затем подключим его к порту SATA 2.0 (3 Гбит/с) и тоже проведём тест, затем сравним результат.

1. Тест последовательного чтения и записи;

2. Тест случайного чтения и записи к 4 Кб блоков;

3. Тест случайного чтения и записи 4 Кб блоков (глубина очереди = 64);

4. Тест измерения времени доступа чтения и записи;

Итоговый результат, запомним его.

В каком режиме будет работать жёсткий диск или твердотельный накопитель SSD новейшего интерфейса SATA III (6 Гбит/с), если его подсоединить к разъёму SATA II (3 Гбит/с)

Подсоединяем наш SSD Silicon Power V70 интерфейса SATA 3.0 (6 Гбит/с) к менее скоростному порту SATA 2.0 (3 Гбит/с) и запускаем утилиту CrystalDiskInfo.
Результат — наш высокоскоростной SSD 6 Гбит/с заработал в низко скоростном режиме SATA 2.0 (3 Гбит/с), всё закономерно.

Текущий режим 300 МБ/с и поддерживаемый режим 600 МБ/с.

Но вот ещё интересный вопрос, с какой скоростью работает наш SSD? Запускаем утилиту AS SSD Benchmark и проводим тест случайного и последовательного чтения, результат красноречив, скорость последовательного чтения и записи 265 МБ/с (чтение), 126 МБ/с (запись).

Скорость намного меньше, чем если бы наш твердотельный накопитель был бы подключен к высокоскоростному порту на материнской плате SATA 3.0 (6 Гбит/с)!

Читайте следующие статьи по этой теме:

1. Почему жёсткий диск SATA III, подключённый к разъёму материнской платы SATA III, работает на пониженной скорости SATA II или SATA I
2. Как определить, жёсткий диск подключён через SATA II или через SATA III
3. Как установить SSD в системный блок или ноутбук самостоятельно

Что такое SATA

Данный термин SATA, является сокращением от словосочетания «Serial ATA» и обозначает последовательный интерфейс обмена данными с каким-либо накопителем информации.

Если читатель не знаком с аббревиатурой «ATA», то она является производной от сокращения слов «Advanced Technology Attachment» (в переводе «соединение по передовой технологии»).

SATA является следующей ступенью развития всем нам знакомого (и уже устаревшего) параллельного интерфейса IDE, который ныне известен под именем «PATA» (Parallel ATA). Далее в статье, я расскажу разницу SATA два от SATA три.

Основное преимущество SATA перед PATA состоит в использовании последовательной шины по сравнению с параллельной, что позволило существенно поднять пропускную способность интерфейса. Этому поспособствовало использование более высоких частот и хорошая помехоустойчивость применяющегося в подключении кабеля.

Для своей работы САТА использует 7-контактный разъём для обмена данными и 15-контактный для питания.

Контактный разъём SATA

При этом шлейфы САТА имеют меньшую площадь по сравнению со шлейфами ПАТА, оказывают меньшую сопротивляемость воздуху, устойчивы к многократным подключениям, компактны и удобны в работе. В их реализации было решено отказаться от практики подключений двух устройств на один шлейф (известная практика IDE), что позволило избавиться от различных задержек, связанных с невозможностью одновременной работы подключенных устройств.

Шлейф с возможностью подключения двух устройств (IDE)

К достоинствам SATA также можно отнести то, что данный интерфейс производит значительно меньше тепла, нежели IDE.

Обычно интерфейс САТА используется для подключения к компьютеру жёстких дисков (HDD), твердотельных накопителей (SDD), а также устройства чтения компакт дисков (СД, ДВД и др.).

Разъёмы под SATA у жёсткого диска

Идеальный вариант апгрейда

Интерфейс 1.0 был представлен в далёком 2003 году, и первые компьютеры с его поддержкой вышли тогда же. Так что на момент написания этого материала ему уже 16 лет – и его можно назвать слишком устаревшим.

Второе поколение технологии было представлено уже через год. Его разработала компания NVIDIA и реализовала в чипсете nForce 4. Первые компьютеры с поддержкой Serial ATA 2.0 были представлены в конце 2004 года. Так что на настоящий момент даже он считается устаревшим.

Ревизия 3.0 была представлена в 2008 году. Она обеспечивает пропускную способность в 600 мегабайт в секунду, так что превосходно подходит для SSD-накопителей и высокоскоростных жёстких дисков.

А последнее на настоящий момент поколение – Express – и вовсе подразумевает «переезд» на шину PCI Express. Благодаря этому максимальная пропускная способность составляет 1.2 гигабайта в секунду, однако совместимого оборудования крайне мало.

Таким образом, если планируется апгрейд, то сейчас лучше приобрести материнскую плату с поддержкой SATA III. Только в этом случае использование SSD-накопителей будет максимально оправдано. Да и другие внешние хранилища данных будут работать быстрее.

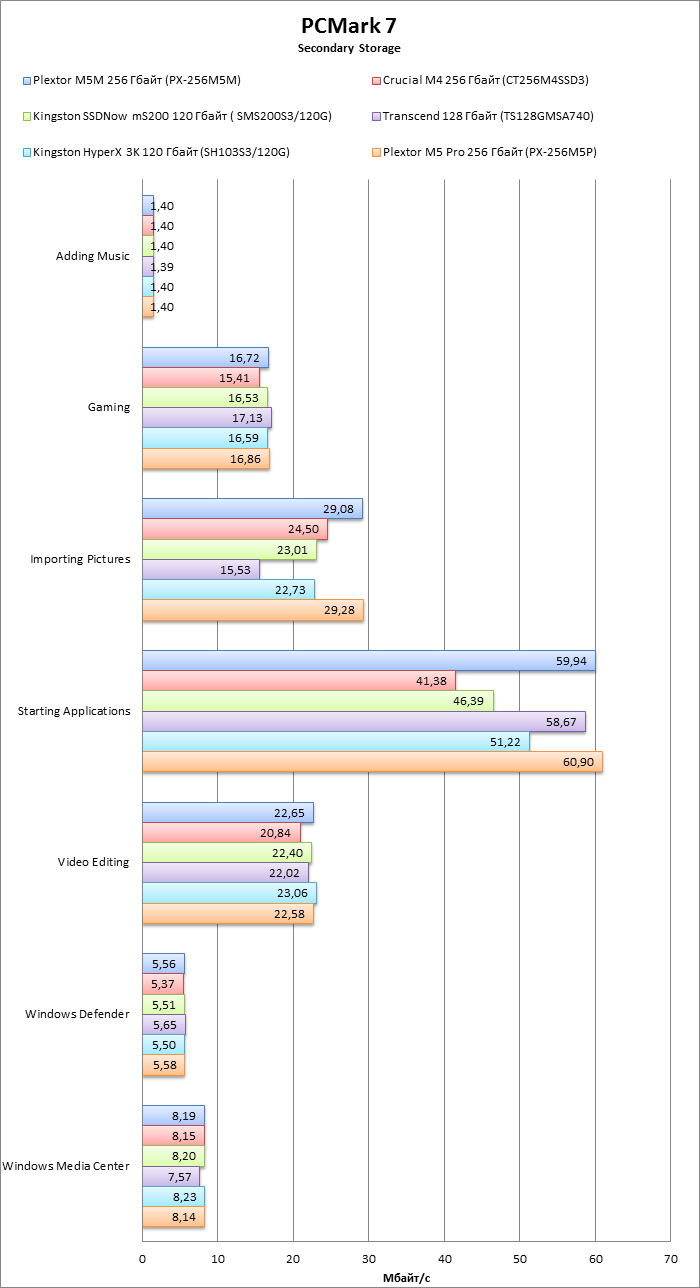

⇡#Kingston SSDNow mS200 120 Гбайт (SMS200S3/120G)

Если производитель хочет сделать SSD на платформе SandForce, то в подавляющем большинстве случаев он выберет контроллер LSI SandForce SF-2281. В случае с Kingston SSDNow mS200 был выбран другой контроллер — LSI SandForce SF-2241. Как и во всех контроллерах SandForce, в SF-2241 используется сжатие всей записываемой информации. Если данные хорошо поддаются сжатию, то скорость накопителя должна быть неплохой, в противном случае она катастрофически упадёт.

Рассматриваемая нами 120-Гбайт модель считается самой объёмной в линейке. Кроме неё, на рынке можно найти mSATA-накопители Kingston SSDNow mS200 объёмом 60 и 30 Гбайт.

Kingston SSDNow mS200 120 Гбайт (SMS200S3/120G)

Различия между LSI SandForce SF-2241 и SF-2281 заключаются в том, что 41-й контроллер поддерживает чипы MLC и SLC ёмкостью до 128 и 64 Гбит соответственно. Что же касается LSI SandForce SF-2281, то у него нет таких жестких ограничений — он умеет работать с микросхемами MLC и SLC ёмкостью до 512 и 128 Гбит. В общем, контроллеры SF-2241 и SF-2281 очень сильно похожи друг на друга.

Контроллер LSI SandForce SF-2241

На плате накопителя распаяно четыре микросхемы Flash-памяти с интерфейсом Toggle-Mode DDR 2.0, что очень необычно для контроллера SandForce — обычно в паре с ним используются микросхемы ONFi. Производитель памяти — Toshiba, все чипы сделаны по 19-нм техпроцессу. Если судить по маркировке корпусов чипов, в каждом из них содержится по два NAND-устройства и, как следствие, задействованы все восемь каналов контроллера (разве что SSD лишился преимуществ чередования NAND-устройств на каналах, которое было бы возможно, будь этих самых устройств в два раза больше). К сожалению, о количестве циклов перезаписи производитель ничего не сообщает. В Kingston заявляют, что устоявшаяся скорость записи должна составить 500 Мбайт/с, а чтения — 520 Мбайт/с. Скорость произвольного чтения и записи блоков по 4 Кбайт достигает 86 000 и 48 000 IOPS соответственно.

Память Kingston SSDNow mS200

⇡#PCMark 7

Тесты PCMark 7 никогда не отличались сложностью, и практически все твердотельные накопители показывают здесь похожие результаты. Наш случай — не исключение.

Если судить по финскому бенчмарку, mSATA-накопители не сильно отстали от своих «старших братьев», а диску Plextor M5M даже удалось перегнать Kingston HyperX 3K.

Если посмотреть на каждый субтест PCMark 7 отдельно, то становится ясно, что в субтестах на «добавление музыки», Windows Defender и Windows Media Center все накопители показали практически одинаковые результаты.

А вот в тестах на импорт картинок и запуск приложений разрывы между нашими подопытными особенно заметны.

Зависимость производительности от свободного объема

В последнем тесте мы получили весьма любопытные результаты. Так, у Kingston SSDNow mS200 зафиксировано самое малое падение скорости при уменьшении свободного объёма — скажем спасибо компрессии данных, которую осуществляет на лету контроллер SandForce. Производительность SSD при записи плохо сжимаемых данных, без сомнения, более чутко реагирует на количество свободного места.

Что же касается аутсайдеров, то в этот список попал всего один SSD — это Transcend TS128GMSA740. Судя по полученным нами результатам, его скорость не только падает быстрее, чем у других, но и не восстанавливается после команды TRIM. Примерно такой результат можно было встретить у некоторых твердотельных накопителей в то время, когда поддержка этой команды еще не была повсеместной.

Остальные участники тестирования предсказуемо обрушиваются вниз при достижении отметки 8 Гбайт свободного места, но послушно возвращаются к исходному уровню производительности после получения команды TRIM.

SSD NVMe — диски для самых требовательных пользователей

Модели M.2 PCIe становятся все более популярными. Напомним, что раньше они использовали протокол AHCI, но теперь доминируют модели NVMe — отсюда и название M.2 NVMe. Такие твердотельные накопители скорее всего совместимы с большинством новых компьютеров и ноутбуков. Как и модели M.2 SATA, диски M.2 NVMe / PCIe монтируются непосредственно в разъем M.2 на материнской плате. То есть, для них тоже не требуются дополнительные кабели. Однако это должен быть разъем M-типа, который поддерживает интерфейс PCI-Express (их нельзя установить в разъем B для дисков SATA). Если у вас нет такого разъема на материнской плате компьютера, то не стоит отчаиваться. Вы можете использовать адаптер, подключаемый в разъем PCI-Express (некоторые диски поставляются с ним в комплекте).

Модели M.2 NVMe используют интерфейс PCI-Express и протокол NVM-Express, поэтому они обеспечивают гораздо лучшую производительность по сравнению с обычными носителями SATA. Лучшие модели стандарта PCIe 3.0 x4 обеспечивают скорость передачи до 3000-3500 МБ/с и количество случайных операций на уровне 400-500к IOPS. Модели, использующие интерфейс PCIe 4.0 x4, работают еще быстрее, так как их производительность достигает 5000 МБ/с и 700к IOPS соответственно. Однако необходимо использовать современный процессор и материнскую плату с поддержкой шины PCI-Express 4.0 — в настоящее время они предлагаются только для процессоров AMD Ryzen 3000 и Ryzen Threadripper 3000 с новейшими материнскими платами.

Все-таки на данный момент M.2 PCIe больше покупают на перспективу, чем по реальной необходимости. А стоят такие накопители немного дороже своих собратьев с интерфейсом SATA. Так что стоит задуматься о целесообразность подобной покупки, если у вас ограничен бюджет.

Разновидность

Помимо основных типов, интерфейс (HDD) SATA обзавелся модификациями. Так в 2004 году стал известен eSATA, который позволял подключать внешние устройства, при этом возможно было использовать «горячую замену».

Этот стандарт имеет целый ряд особенностей. К примеру, разъемы не такие хрупкие, как у первоначального типа. Они создаются специально для многократного подключения. Они не совместимы с SATA, а также получили экранирование разъема.

Чтобы использовать такой тип, необходимо обзавестись двумя проводами, среди которых есть шина данных и кабель питания. Также решено было удлинить провод до 2 метров, чтобы потерь не стало больше, изменили уровни сигналов.
