Подключаем блок питания к основным пк разъемам материнской платы

Содержание:

Схема подключения

Принципиальная схема подключения светодиодной ленты к гнезду USB проста — к плюсу подключается токоограничивающий резистор, к которому припаивается соответствующий контакт ленты. Минусовой провод подсоединяют к минусовому контакту гнезда

Важно не перепутать полярность. Надо помнить, что при пайке штекера контакты будут находиться зеркально относительно гнезда. Прежде всего, необходимо рассчитать
номинал токоограничивающего резистора

Формула выглядит следующим образом:

Прежде всего, необходимо рассчитать
номинал токоограничивающего резистора. Формула выглядит следующим образом:

R=(UПИТ-ULED)/ILED

Где Uпит
напряжение питания, равное 5 В;

U LED — падение напряжения на светодиоде, которое
зависит от длины излучаемой волны;

I LED — сила тока светодиода
в рабочем режиме.

Падение напряжения на разных светодиодах можно наглядно рассмотреть в таблице:

Цвет LED элемента Падение напряжения
Белый 3-3,7 В
Красный 1,6-2,3 В
Синий 2,5-3,7 В
Желтый 2,1-2,2 В
Зеленый 2,2-3,5 В
Оранжевый 2-2,1 В

Если расчет представляется слишком сложным, или его результат внушает сомнение, можно воспользоваться онлайн-калькулятором. Их немало в сети, для надежности следует продублировать результат на двух или трех ресурсах.

После того, как номинал рассчитан, можно подготовить к работе провод или разъем под пайку. Если используется готовый USB кабель, надо один конец оставить в неприкосновенности (он будет подключаться к гнезду компьютера или ноутбука), а второй обрезать по длине и зачистить два крайних контакта (это красный и черный провода, соответственно «+» и «–»). Два других провода, по которым идут данные, следует укоротить и заизолировать, чтобы не случилось короткого замыкания.

Если планируется использовать штекер под пайку, его надо разобрать и припаять к крайним контактам провода. Можно поступить проще — к плюсовому контакту штекера сразу припаять резистор, а к минусовому — соответствующий электрод соединительного шнура. Плюс припаивают к свободному контакту резистора после сборки штекера. Обязательно надо проверить, не замыкают ли контакты между собой. Они расположены очень близко друг к другу, во время пайки можно случайно соединить соседние выводы.

Светодиода

Для подключения одного светодиода необходимо ограничить напряжение питания

Это важно, поскольку LED элементы не переносят превышения напряжения и выходят из строя. Номинал резистора определяется по формуле, приведенной выше. Напряжение питания (Uпит) известно — 5 В

Падение напряжения светодиода находится по таблице, а рабочий его ток указывается в технических характеристиках элемента

Напряжение питания (Uпит) известно — 5 В. Падение напряжения светодиода находится по таблице, а рабочий его ток указывается в технических характеристиках элемента.

Для соединения деталей штекер разбирают и аккуратно припаивают к соответствующим контактам двухжильный провод. К противоположному концу присоединяют резистор (к положительному электроду) и минусовый контакт светодиода. Плюс LED элемента паяют к резистору. Все соединения изолируют с помощью термоусадочной трубки. Если производится установка в готовый корпус, все элементы устанавливают в него и закрепляют провод, чтобы он не оторвался при случайном рывке.

Светодиодной ленты

Для подключения к USB компьютера светодиодной ленты потребуется либо готовая конструкция, рассчитанная на питание 5 В, либо стандартная 12 В лента с преобразователем. Первый вариант самый простой, поскольку готовый светодиодный комплект не нуждается ни в каких подготовительных действиях (кроме монтажа на выбранную плоскость), и сразу включается в USB. Второй вариант сложнее и редко используется, так как гораздо проще использовать штатный блок питания на 12 В, подключенный к сети 220 В.

Существует еще один способ присоединения светодиодной подсветки к компьютеру. Его блок питания выдает качественные 12 В, но на USB это напряжение не подается. Можно найти в системном блоке свободный molex разъём и подключить ленту к нему. Желтый электрод, подходящий к разъему — это +12 В, а минусом может быть любой черный провод.

Этот вариант удобно реализовать с помощью штатного штекера molex, к которому в соответствующем порядке припаиваются контакты светодиодной ленты. Такой вариант годится только для системного блока, у ноутбука можно использовать одно из гнезд USB и специальную ленту 5 В.

Стоит ли переплачивать?

Блоки питания поставляются во всех ценовых диапазонах. Каталог на Amazon начинается с моделей от 15$ для стандартного блока 400 Вт, и доходит до полномодульных киловаттных PSU за 180-240$ от EVGA или Seasonic, и не заканчивается даже на этом. Что же вы получите за свои деньги? Что действительно стоит больше 200 долларов?

Очевидно, что чем мощнее, тем лучше, но вопрос ещё в том, как эта мощность реализована. Самые дешёвые 300 Вт модели выдают до 25 А на линиях +12В, в то время как киловаттная модель обеспечит втрое больше энергии. Современные процессоры и видеокарты практически все свои потребности удовлетворяют линиями +12 В. Уверены, что вам хватит 25 А?

Учитывая, что актуальные аппетиты растут вместе с актуальным железом, то ваш новенький компьютер с 32-ядерным процессором в паре с 300-ваттной топовой видеокартой дешёвый блок питания явно не «затащит». С другой стороны, самые дорогие PSU легко справятся и будут иметь ещё приличный запас мощности. Ну а поскольку совокупная цена такого процессора и видеокарты может легко превысить 3500$, то стоит ли экономить ещё парой-другой сотен баксов сверху на обеспечение нормального питания для такого монстра.

Но на самом деле вы платите за качество компонентов в блоке питания. Взгляните на внутренности нашего Cooler Master в начале статьи. Вы не увидите там безумного количества всяких «шабашек», а поскольку каждый из тех немногочисленных элементов – критически важный компонент в работе устройства, нетрудно понять, почему не стоит гоняться за дешевизной.

Шум и охлаждение

Между собой эти две характеристики тесно взаимосвязаны. Если устройство имеет небольшую мощность, то нагревается не сильно, поэтому система охлаждения у него представлена только вентилятором небольшого размера.

Когда выбирается блок питания для игрового компьютера, то можно не сомневаться, что по нагреву его вполне можно будет сравнить с обычной печкой. Единственным исключением являются дорогие модели блоков питания от известных компаний. При использовании мощного устройства возникает серьёзный шум, который исходит не только от него, но и от других мощных компонентов, присутствующих в системном блоке.

Современные производители предлагают в настоящий момент модели блоков питания, которые снабжены вентиляторами, различающимся по своему размеру. Самым распространенным вариантом кулеров является 120мм. Также блоки питания оснащаются вентиляторами 80 и 140 мм. Первый вариант отличается сильным шумом. При работе он обеспечивает слабое охлаждение. У второго главным недостатком является сложность замены вентилятора, когда кулер вышел из строя.

Как проверить ATX БП без компьютера

Мнение экспертаАлексей БартошСпециалист по ремонту, обслуживанию электрооборудования и промышленной электроники. Задать вопрос Чтобы запустить неподключенный к компьютеру силовой модуль, нужно замкнуть 2 контакта на шлейфе для материнской платы с колодкой на 20 или 24 pin. Провод зеленого цвета (PS-ON) отвечает за включение ПК, его нужно соединить с черным проводом — «массой». Однако включать БП без нагрузки нельзя. Импульсные блоки без нагрузки могут выдавать очень высокое напряжение, которое повредит электрические элементы самого БП.

В качестве нагрузки можно использовать любое устройство для системника. Например, привод DVD или жесткий диск. Подключив нагрузку и замкнув контакт PS-ON, можно присоединить блок питания к сети и нажать кнопку «Включение» на БП. Вращение вентилятора и характерное гудение будет свидетельствовать о работе модуля питания.

Как подключить магнитолу 220 В через розетку, сеть и зарядное устройство

Подключить магнитолу к 220 Вольт можно без потери акустического звука. Таким образом, можно получить целый домашний кинотеатр у себя дома или на даче. Магнитолу можно выбрать любую, вне зависимости от производителя.

Самое главное у нее должно быть наличие двухканальной системы, мощность не менее 40 Вт на каждый канал, МР 3 проигрыватель, радио и прочий минимальный функционал стандартной автомобильной магнитолы. Для домашнего полноценного использования специалисты рекомендуют покупать автомобильную магнитолу с дистанционным пультом управления.

Подключение проводов

Специалистами в области исследования звука университета Джорджа Вашингтона было доказано, что 70% автомобильных магнитол обладают большим преимуществом по сравнению с музыкальными центрами и магнитофонами. Некоторые автомобильные магнитолы могут заменить целую профессиональную акустическую звуковую систему.

От трансформатора

На магнитопровод наматывается отрезок провода и измеряется напряжение, которое должно соответствовать числовому значению в 2.9 вольт. Необходимо узнать силу напряжения на 1 виток вторичной обмотки. Один виток по значению составляет числовое значение 0.41 вольт. Таким образом из расчетов мы получаем количество необходимых витков для выхода 12 вольт путем деления получаем 30 витков.

Трансформатор

Далее измеряется длина провода, которая была затраченного на семь витков. Получаем 540 см. Их необходимо намотать на магнитопровод и собрать схему. Заключительным шагом к полученной схему следует подключить диодный мост. Теперь все вместе соединяется и помещается в заранее приготовленный корпус, к которому подключается магнитола. Получился самодельный музыкальный центр, сделанный в кустарных домашних условиях.

Трансформатор для магнитолы

Для начала нужно взять автомобильную магнитолу с динамиками. Подключить магнитолу через 220 Вольт не сложно. Для этого потребуются некоторые комплектующие, а именно: трансформатор в 43/220 Вт, изоленту, мультиметр, вольтметр, провода, калькулятор, блокнот с ручкой.

Провода магнитолы

Зарядное устройство

На рынках, специализированных магазинах аудио звука можно встретить множество зарядных устройств, адаптеров с постоянным током 12 вольт. Если нужно подключить магнитолу через розетку, то следует выбирать зарядное устройство, сетевые адаптеры и бесперебойные блоки питания с данными выходными параметрами. Самый простой вариант подключить магнитолу с помощью зарядного устройства.

Схема подключения магнитолы через диоды

Адаптер нужно покупать на 12 Вольт с силой тока на выходе 6.5 Ампер. Магнитола способна потреблять до 10-15 Ампер в зависимости от марки производителя. У магнитолы нужно отрезать стандартный разъем, концы проводов зачистить и соединить их с кабелем адаптера. Место скрутки проводов тщательным образом изолировать.

Как отключить старый блок питания

Шаг 1. Собрать необходимые инструменты. Может понадобиться одна «крестовая» отвертка, чтобы отвинтить винты стенки корпуса ПК.

Для снятия стенки корпуса ПК подготавливаем крестовую отвертку, чтобы открутить винты

Возможно, понадобится еще одна отвертка с менее острым жалом для снятия-установки источника питания – для этого нужно осмотреть шлицы крепежных винтов блока питания (отмечены красным).

Осматриваем шлицы крепежных винтов блока питания, чтобы подготовить отвертку с менее острым жалом для снятия-установки источника питания

Шаг 2. Перед разборкой ПК необходимо сбросить статическое электричество с тела, недолго подержавшись за водопроводный кран.

Касаемся водопроводного крана, чтобы снять статическое электричество с тела

Шаг 3. Выключить выключатель на задней стенке ПК (если имеется), а также вынуть штепсельную вилку шнура питания ПК из розетки.

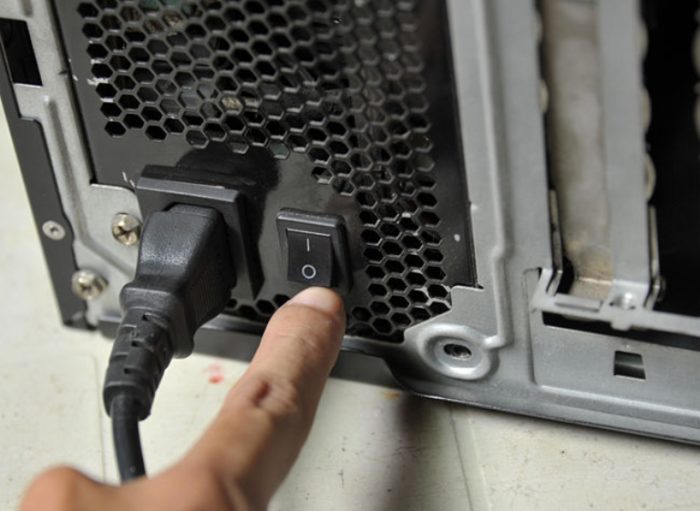

Выключаем выключатель на задней стенке ПК Вынимаем штепсельную вилку шнура питания ПК из розетки

Шаг 4. Отсоединить от ПК все разъемы внешних устройств, запоминая или записывая последовательность отключения

Важно учитывать, что некоторые разъемы имеют защелки с нажимными язычками или винтовые соединения с головками для ручного вращения

Отсоединяем от ПК все разъемы внешних устройств, запоминая или записывая последовательность отключения Системный блок без подсоединенных внешних устройств

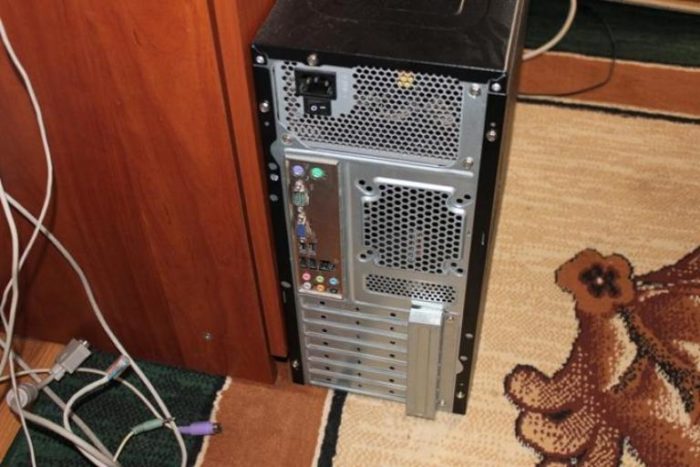

Шаг 5. Открутить отверткой винты, крепящие правую стенку корпуса ПК – если смотреть от его задней части со стороны разъемов.

Откручиваем отверткой винты, крепящие правую стенку корпуса ПК

Возможно, крышка крепится не на винтах, а на специальных защелках. В этом случае оттянуть защелки вбок для освобождения крышки.

При креплении боковой стенки защелками, оттягиваем защелки вбок для освобождения крышки

Шаг 6. Потянуть крышку на 1-2 см параллельно корпусу ПК в заднюю его часть, чтобы вывести ее из разъемов корпуса.

Тянем крышку на 1-2 см параллельно корпусу ПК в заднюю его часть, чтобы вывести ее из разъемов корпуса

Шаг 7. Снять крышку вбок.

Снимаем крышку вбок

Блок питания обычно располагается в верхней части системного блока ПК.

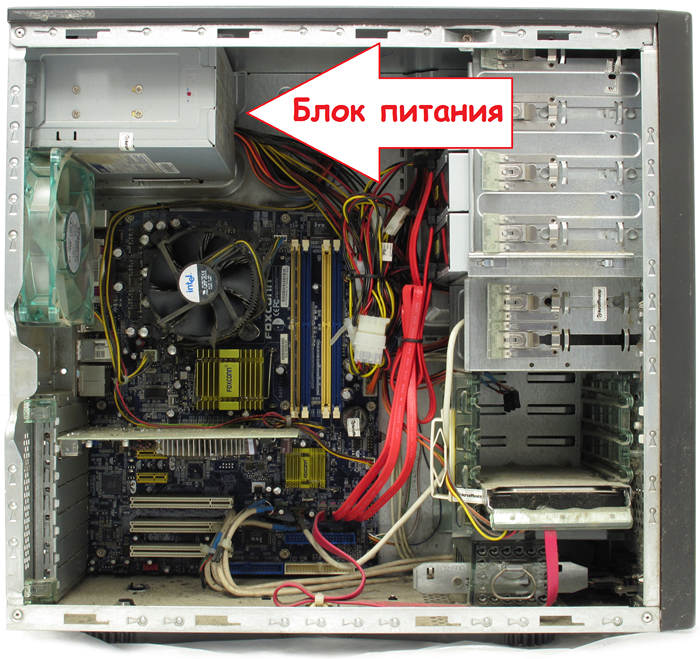

Находим блок питания в верхней части системного блока ПК

Шаг 8. Отключить разъемы проводов блока питания от подключенных устройств внутри корпуса ПК, запоминая или записывая последовательность отключения.

Лучше начинать с более «близких» к пользователю устройств, переходя к «дальним» в процессе отключения.

Отключаем разъемы проводов блока питания от подключенных устройств внутри корпуса ПК

При отключении необходимо учитывать, что ряд разъемов имеют защелки с нажимными язычками.

При наличии защелки с нажимным язычком, нажимаем на язычок и аккуратно вынимаем из разъема

Шаг 9. После отключения блока питания открутить 4 крепежных винта в задней части системного блока ПК, чтобы снять его.

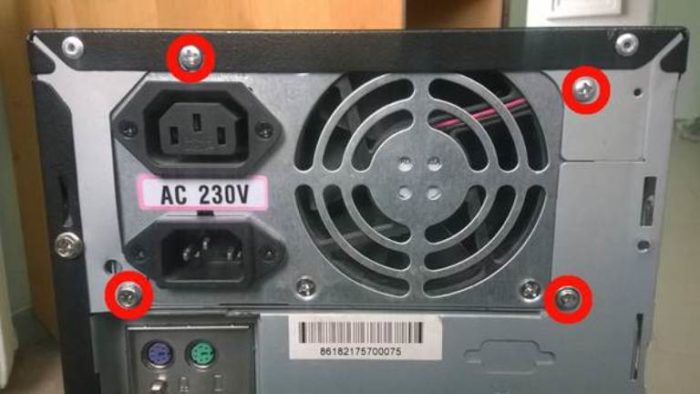

Откручиваем 4 крепежных винта в задней части системного блока ПК, чтобы снять его

Шаг 10. Аккуратно снять блок питания.

Аккуратно вынимаем блок питания из корпуса системного блока

На этом демонтаж блока питания завершен.

Обзор схем источников питания

Главной частью структурной схемы ИП, формата ATX, является полумостовой преобразователь. Работа преобразователей этого типа заключается в использовании двухтактного режима.

Стабилизация выходных параметров ИП осуществляется применением широтно-импульсной модуляции (ШИМ-контроллер) управляющих сигналов.

В импульсных источниках питания часто используется микросхема ШИМ-контроллера TL494, которая обладает рядом положительных свойств:

  • приемлемые рабочие характеристики микросхемы. Это – малый пусковой ток, быстродействие;
  • наличие универсальных внутренних элементов защиты;
  • удобство использования.

Простой импульсный БП

Принцип работы обычного импульсного

БП можно увидеть на фото.

Первый блок выполняет изменение переменного тока в постоянный. Преобразователь выполнен в виде диодного моста, который преобразовывает напряжение, и конденсатора, сглаживающего колебания.

Кроме этих элементов могут присутствовать еще дополнительные комплектующие: фильтр напряжения и термисторы. Но, из-за дороговизны, эти комплектующие могут отсутствовать.

Далее переменное напряжение, генерируемое трансформатором, идет на следующий блок. Этот блок из диодов, выравнивающих напряжение, и фильтра пульсаций. Фильтр состоит из группы конденсаторов и дросселя.

Как правильно подключить блок питания

Как правильно подключить блок питания к компьютеру

Не стоит недооценивать важность источника питания компьютера. Хороший блок питания служит краеугольным камнем стабильности и надежной работы компьютера

Однако случается так, что по каким-либо причинам блок питания нужно заменить. Но не бойтесь. Его замена удивительно простой процесс. Сложнее правильно его подобрать.

Как отключить свой старый блок питания

Начните с отключения от сети всех кабелей питания, подключенных к компьютеру. Если ваш блок питания имеет выключатель, расположенный на задней панели компьютера, переключите его в нерабочее положение (выкл), а затем снимите боковую панель вашего ПК.

Вам нужно будет отключить все кабели, которые идут от блока питания к материнской плате.

Примечание: главный 20 или 24 контактный разъем чаще всего зафиксирован ключом. Прежде чем извлечь разъем, отодвиньте ключ во избежание механического повреждения платы или разъема.

Также не забудьте удалить четырех- или восемь-контактный разъем питания процессора, расположенный рядом с процессорным разъемом на материнской плате (есть не на всех платах).

Чтобы не запутаться при подключении, вы можете сфотографировать разводку силовых кабелей. Так вы будете уверены в том, какой кабель к каким компонентам подключается.

После того, как отключите каждый кабель, выньте блок питания из корпуса, чтобы избежать его запутывания с другими кабелями. Это также позволит убедиться, что все силовые кабели были отключены.

Чтобы снять блок питания, выкрутите винты, которые держат его в корпусе. В большинстве случаев есть только четыре винта, но конструкции могут отличаться, в зависимости от производителя.

Установка нового блока питания

Убедитесь, что мощность источника питания достаточна для полноценного питания вашего компьютера. Процессор и видеокарта будет использовать наибольшую мощность. Если мощности недостаточно, ваш компьютер может работать медленно или вообще не запуститься.

Убедитесь, что источник питания, который вы покупаете будет соответствовать вашему форм-фактору. Обычно это ATX или mATX.

Переверните корпус компьютера на бок. Это обеспечивает наилучший доступ к месту установки блока питания.

Откройте корпус компьютера. Для того, чтобы получить доступ к блоку питания, вам, возможно, потребуется снять некоторые из компонентов ПК. Чаще всего это кулер процессора.

Установите блок питания в корпус компьютера. Большинство современных корпусов имеют специальное шасси, которое существенно упрощает установку. Если таковых нет, установите новый источник питания, точно так же как рас полагался предыдущий.

Убедитесь, что все вентиляторы на блоке питания не заблокированы и он совмещается со всеми 4-мя винтами на корпусе. Если это не так, то блок питания может быть установлен неправильно.

Закрутите все фиксирующие винты снаружи и внутри корпуса.

Подключите разъемы. После того, как блок питания компьютера зафиксирован, вы можете начать подключение силовых кабелей к материнской плате компьютера.

Примечание: убедитесь, что ни один компонент не забыт и разместите провода таким образом, чтобы они не мешали кулерам. Если у вас остались неиспользованные кабеля от блока питания, аккуратно сложите их в сторону (если есть стяжка для проводов, можно воспользоваться ею).

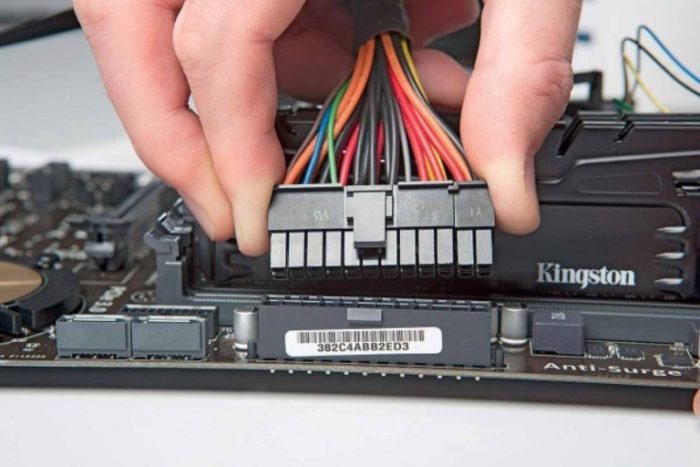

Подключите 20/24 контактный разъем к материнской плате. Это самый большой разъем на блоке питания. Большинство современных материнских плат требуют 24-контактный разъем, а старые материнские платы будут использовать только первые 20 контактов. Некоторые источники питания имеют съемный 4-контактный разъем, чтобы сделать подключения старых материнских плат проще.

Подключите питание 12В к материнской плате. Старые материнские платы используют 4-контактный разъем, а более новые 8-контактный. Он обеспечивает питание процессора и должен быть четко обозначен на кабеле или в документации вашего блока питания.

Подключите вашу видеокарту. Графические системы среднего и высокого класса требуют один или несколько 6- и 8-контактных разъема. Они будут помечены как PCI-E.

Закройте крышку системного блока. Подключите блок питания к сети и убедитесь, что переключатель на задней части включен.

Включите компьютер. Если все подключено и работает должным образом, вентилятор на блоке питания должен включиться, и ваш компьютер будет загружаться в штатном режиме. Если вы слышите звуковой сигнал и ничего не происходит, то скорее всего что-то внутри подключено неправильно или же источник питания не обеспечивает достаточной мощности для ваших компонентов.

https://youtube.com/watch?v=ELes7WjFDU0

Алгоритм действий

Перед началом естественно ваше устройство нужно вытащить из системного блока. Включение БП автономно требует следующих действий:

  • Подготовьте обычную канцелярскую скрепку, чтобы замкнуть провода.
  • Вне зависимости от того, какая в вашем источнике питания распиновка, найдите провод зеленого цвета, называется он PS_ON.
  • Теперь выберите любой черный проводок.
  • Вставьте один конец скрепки в первый «выход», а другой — во второй.

Вот и весь процесс. Теперь вы можете запускать энергоблок отдельно.

Вот в принципе и всё, ваш блок питания при таком трюке запуститься без нагрузки.

Также если вы собираетесь запитать от БП, к примеру, автомобильную магнитолу, то для этого вам понадобится желтый проводок, под которым подается напряжение в 12 Вольт. «Откусите» его и любой черный контакт от разъема и подсоедините к питающим проводам магнитолы.

Не сомневаюсь, что у вас все получится ;).

Пока-пока.

Подробнее о разъемах

Современные БП отличаются от своих предшественников количеством разъемов, для подключения тех или иных устройств. Вот их перечень:

  • Базовые коннекторы, подающие ток мощностью в 3.3, 5 и 12 В;
  • Провод материнской платы. Старые МП подключались к питанию, посредством 20 жильного кабеля. Современные МП используют лишь 20 жил. Чтобы иметь возможность работать с любыми платами, блоки имеют кабель, состоящий из 20 жил объединенных в вместе и 4 дополнительных жил для старых моделей;
  • Оптические диски старых моделей используют 4 жильные (пиновые) кабели, в то время как новые подключаются кабелями в 15 pin;

Управление подсветкой

При подключении светодиодной ленты к компьютеру нужно продумать, как она будет включаться и регулироваться. Если упустить этот момент, тот потом придется переделывать работу и добавлять в схему дополнительные элементы. Основные варианты такие:

Подключение напрямую без каких-либо дополнений. В этом случае свет будет загораться при запуске компьютера и гаснуть после выключения. Если используется разъем или USB-соединение, то можно отключить во время пользования ПК. Вариант простой, но не очень удобный.
Добавление в систему выключателя любого типа. Это может быть клавиша под столом, кнопка или переключатель, как на бра. Особых ограничений нет, подбирается то, что будет удобным и подойдет под конкретную ситуацию.
При использовании RGB, RGBW и RGBWW-лент обязательно добавление контроллера в схему, без него будет гореть только один или сразу все цвета и отрегулировать их не получится. Контроллер следует подбирать под конкретный тип ленты или же купить универсальную модель, в ней главное – изучить схему, чтобы правильно подключить оборудование

Важно найти место для контроллера, он не должен быть на виду, но и прятать его в труднодоступное место не нужно, корпусу надо охлаждаться, он нагревается при работе.
Если нужно регулировать яркость и цветовую температуру, стоит добавить в схему диммер. С помощью этого блока можно менять яркость, контрастность и оттенки, а также включать или выключать подсветку.
Некоторые производители материнских плат для компьютеров (например, GIGABYTE) добавляют специальное программное обеспечение, которое позволяет настраивать работу светодиодов

При подключении напрямую можно через программу в компьютере менять оттенки, яркость и настраивать подсветку максимально точно. Там же есть множество эффектов, которые делают освещение оригинальным.


Для однотонной подсветки достаточно простого выключателя.

Подключить светодиодную ленту на 12 В к компьютеру или ноутбуку несложно, если учитывать все рекомендации из обзора и подбирать характеристики в зависимости от целей и особенностей использования. Главное – продумать все заранее, определить точную длину, купить нужные материалы и приготовить инструмент. Соблюдать схему при подключении и надежно изолировать все соединения.

Запускаем блок питания без компьютера

Чтобы обойти схему с задействованием материнской платы, нам понадобится какая-нибудь металлическая скрепка или небольшой проводок с зачищенными концами. Может пригодится даже обычный технический пинцет.

Достаточно вот такого проводка

  • Возьмите основной коннектор БП, который подключается к материнке (обычно это коннектор АТХ с 24 контактами, редко с 20);
  • Подключите один конец проводка (скобки) к 4 контакту (обычно к нему подключён зелёный провод от БП), а другой к 5 контакту (чёрный провод).

Зелёный контакт в схеме обычно изображается как «PS-ON» («Power Supply ON» – включение БП), а чёрный как «COM» («Common» — общий) или GND («Ground» — заземление);

Схема разъёма

Блок питания должен включиться, а его кулер – заработать.

Некоторые умельцы вместо такого проводка подключают полноценный переключатель.

Переключатель вместо перемычки

Способы подключения к сети 220 В

В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:

  1. Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.

  2. Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).

Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.

Схемы для одной ленты

Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.

Схема подключения одной светодиодной ленты к 220 В

При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².

Если длина должна быть более 5 метров (2, 3 ленты и более)

Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.

Как подключить две светодиодные ленты к 220 В. Один из вариантов

Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод

Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов. При таком подключении все ленты будут светиться одинаково

Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже)

При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с  силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).

Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.

Вариант подключения с двумя адаптерами

На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).

Как запитать мощные ленты

Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.

Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения

При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.

Как отключить блок питания

Перед установкой нового блока питания нужно отключить старое устройство с его места. Делается это очень просто. Сам блок питания расположение в верхней части корпуса системного блока, чаще в его конце. Если снять крышку с корпуса, можно видеть, что к блоку питания идет множество проводов. Снять блок питания можно следующим образом:

Сначала обязательно отключите блок питания от сети, вынув из него провод. Рекомендуем также подождать после этого 3-4 минуты, чтобы накопившееся электричество рассеялось и не навредило комплектующим компьютера при отключении блока питания;

Далее необходимо отключить все провода, которые идут от блока питания к компонентам компьютера

Здесь важно отметить, что из самого блока питания никакие провода доставать не нужно
При этом обратите внимание, что провода могут идти не только непосредственно к материнской плате, видеокарте, дискам и так далее, но и к переходникам;
Заключительный шаг при демонтаже блока питания – это снятие его с креплений. Открутите винты, расположенные на задней части корпуса, которые удерживают блок питания, после чего вытащите его
Рекомендуем проделывать данную операцию, положив системный блок на бок

Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате

Это нужно сделать для того, чтобы блок питания при ослаблении винтов не упал на видеокарту и другие комплектующие, закрепленные на материнской плате.

На этом можно считать отключение блока питания завершенным.

Для тех, кто любить эксперименты: как включить блок питания без компьютера?

У многих энтузиастов компьютерного дела появляется вопрос: «Как включить блок питания без компьютера?» Такая необходимость вызвана различными причинами, в большинстве случаев идет речь о проверке на работоспособность катодных ламп либо новых кулеров.

К чему такие трудности?

Включить блок питания без компьютера просто нужно в случае его ремонта, ведь если повсевременно выключать–включать компьютер, это плохо скажется на девайсов ПК, из-за досрочной поломки частей питания. Не считая того, любые опыты с компом могут повлечь нестабильную работу операционной системы.

1-ый пуск

Как говорит компьютерная мудрость, если вы смогли отыскать блок питания ПК, как включить его – осознать и того проще. Все современные компьютерные блоки соответствуют АТХ (особенному интернациональному эталону). Таким макаром, 20-pin разъем имеет контакт, который отвечает за активное состояние хоть какого такового агрегата.

Идет речь о четвертом слева контакте (считать необходимо от фиксатора крепления). В большинстве случаев нужный нам контакт бывает зеленоватого цвета. Провод этот необходимо испытать замкнуть с землей (т. е. хоть каким черным). Удобнее всего применить примыкающий, 3-й контакт.

Если все изготовлено правильно, мгновенно оживится блок питания, и зашумит кулер.

Как включить блок питания без компьютера: подробности

Устройства эталона ATX могут выдавать последующие напряжения: 3,3, 12 и 5 В. Не считая того, они имеют хорошую мощность (от 250 до 350 Вт). Но вот вопрос: «Как включить компьютерный блок питания?» Выше мы уже, так сказать, в 2-ух словах выложили функцию, а сейчас попробуем разобраться подробнее.

В прежние времена проще было

Интересно, что старенькые блоки, которые относятся к эталону AT, можно было запустить впрямую. Со эталоном ATX все намного труднее. Но решение большой препядствия сводится к небольшому проводку, который необходимо спецефическим образом подключить.

Как включить блок питания без компьютера, мы уже обрисовали, но просим вас отключить все провода, идущие к материнской плате, жестким дискам, приводам и иным комплектующим. А еще лучше – изъять нужный нам элемент из системного блока и работать вдали от него.

Очередной принципиальный момент, который не стоит упускать из виду: не заставляйте блок питания работать вхолостую. Вы таким макаром сможете укоротить ему жизнь. Непременно необходимо давать нагрузку. С этой целью можно подключить старенькый винчестер либо вентилятор.

Как ранее говорилось, для пуска пригодится темный и зеленоватый контакты. Но помните, что некие производители по непонятным причинам отрешаются следовать установленной цветовой маркировке. В таком случае целенаправлено поначалу пристально изучить распиновку.

Если ваши познания позволяют, сможете сделать специальную кнопку для включения блока питания.

Непонятные препядствия с питанием компьютера: ПК закончил врубаться

Для начала проверим наличие на входе БП первичного электропитания ~220V. Посреди обстоятельств отсутствия можно именовать неисправность сетевого фильтра, розетки, вилки, обрыв кабеля. Также неувязка может крыться в источнике бесперебойного питания. На задней стороне многих блоков размещен выключатель электропитания – он также может быть неисправен либо выключен.

В случае подачи первичного питания, даже если компьютер выключен, на выходе БП имеется напряжение +5V (если все исправно). Это можно проверить, тестером испытав контакты разъема БП. Нас интересует контакт 9, который имеет провод фиолетового цвета (+5VSB).

Нередко материнская плата располагает светодиодом индикации дежурного напряжения. В случае если он активен, находится и дежурное, и первичное питание.

Если компьютер все равно не врубается, ищем другие источники проблемы. Более всераспространенные предпосылки мы разглядим ниже.

1. Обрыв цепи в кнопке включения. Чтоб это проверить, замкните пинцетом контакты, отвечающие за включение электропитания на вашей материнской плате, или запустите БП вне системного блока (о том, как включить блок питания без компьютера, мы тщательно обрисовали выше).

3. Неисправность материнской платы либо БП. Если к блоку питания подключена только материнская плата, но он не врубается, возможно, неисправен конкретно сам блок.

Что касается неисправности “материнки”, которая приводит к невозможности включения электропитания компьютера, то заметим, что на теоретическом уровне это может быть, но на практике очень изредка встречается.

Чтоб это проверить, включите блок питания, не подключая разъем к вашей материнской плате. Если БП включился – неисправна конкретно материнская плата.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
