Типы вилок ес сша

Содержание:

Виды электрических вилок
Сколько это стоит?
Как найти подходящую электронику на Джум
EU, US, UK и AU plug — что это значит на Aliexpress?
Классификация по герметичности и степени защищенности
Модели с дополнительными функциями
Почему розетки различаются
Виды штекеров
Конструкция розеток и вилок
Требования к штепсельным соединениям
Особенности розетки для электроплиты
- Допустимая величина тока
- Количество фаз
EU, US, UK и AU plug — что это значит на Aliexpress?
Устройство
Установка штепсельной розетки

Виды электрических вилок

Электрическая вилка евростандарта

Прежде чем выяснить, как собрать вилку розетки, нужно ознакомиться с их разновидностями. По своей конструктивной особенности электрические вилки мало чем отличаются друг от друга. Основное их отличие может быть в оформлении и строении. Самыми распространенными разновидностями, которые часто монтируют в быту, являются следующие модели:

без заземления;
разборные модели;
с заземлением;
неразборные модификации;
евростандарт;
обычного типа.

Вилка с заземлением

Разборные модели самые востребованные, обусловлено этой высокой функциональностью и возможностью при необходимости заменить электрическую вилку. У неразборных моделей корпус литой, поэтому разобрать его не представляется возможным. Во время ремонта провода требуется обрезать у основания.

Все чаще в российских домах устанавливают розетки европейского образца. Чтобы обеспечить надежное соединение и непрерывную подачу тока, требуется вилка соответствующего стандарта.

Каждый электрический прибор – это потенциальная угроза здоровью и жизни человека. Чтобы предотвратить возможное поражение, вилки обязательно оснащаются заземлением, которое гарантирует безопасность при эксплуатации.

Угловая евровилка CEE 7/16

Однако отличаются вилки не только по конструктивным особенностям. В настоящее время на отечественном рынке выпускается вилки двух видов со шнурами типа С по ГОСТу. На неразборном корпусе каждого изделия должна быть маркировка, в которой перечислены все технические характеристики – допустимые показатели напряжения питающей сети, величина допустимого тока.

С5 – аналог вилок европейского образца СЕЕ 7-16, имеют круглый штырь диаметром 4 мм, который сводится к свободным концам, длина изоляции 10 мм от корпуса. Вилка предназначена для тока нагрузки не более 6 А, не оснащена заземляющим контактом.
С6 – также аналог вилок европейского образца СЕЕ 7-17, оснащены круглым штырем диаметром 4,8 мм, встречаются модификации с заземляющим и без заземляющего контакта, вилка рассчитана на силу тока не более 10 А.

Сколько это стоит?

Типы данных

Цены и описания на все электроустановочные изделия Florence можно найти в карточках товара разделе «Каталог продукции». Вот товарные карточки одинарной розетки с защитными шторками и аналогичной розетки без защитных шторок (цены на розетки зависят от цветов, белые и бежевые розетки немного дешевле, серые и черные немного дороже).

Различие в цене на одинарную розетку с защитными шторками и без защитных шторок в серии электроустановочных изделий Florence составляет около 16%. Если в квартире есть маленькие дети, то мы однозначно рекомендуем устанавливать розетки с защитными шторками.

Как найти подходящую электронику на Джум

Урок 4. переменные и типы данных java

Китайская торговая площадка нередко проводит крупные распродажи, позволяющие покупателям существенно экономить. Иногда размер скидок достигает 90%. Можно практически бесплатно получить различные аксессуары для электронной техники. Например – зарядные устройства, адаптеры, накопители энергии. Перед оплатой товара обязательно прочитайте описание изделия и технические характеристики.

Обычно описание содержит максимальное напряжение, под которым работает электрический прибор. Также указывается разновидность вилки (AU или EU Plug). Мы подробно рассмотрели значения указанных терминов выше. Учитывая данную особенность, каждый покупатель сможет обезопаситься от непредвиденных финансовых расходов на покупку специализированного переходника.

Источник

EU, US, UK и AU plug — что это значит на Aliexpress?

Типы баз данных

На Алиэкспресс продается огромный ассортимент товаров, среди которых весомую нишу занимает бытовая техника и электроприборы. Данная продукция «расходится» по всему миру, включая Россию и страны СНГ. Хоть Алиэкспресс и имеет русскую версию сайта, но достаточно часто, на его страницах встречается информация, которую сложно понять.

При выборе товара покупатель старается ознакомится с его характеристиками, прочитать описание и просмотреть фото. Изученная информация, чаще всего, позволяет сделать правильный выбор. Но бывает и такое, что изучая карточку товара какого-нибудь электрического прибора, заказчик сталкивается с параметрами, которых он не понимает.

Например, один из часто задаваемых вопросов: что значит на Алиэкспресс EU plug, US, UK и AU plug? Постараемся ответить на ваш вопрос, чтобы вы выбрали действительно нужный тип вилки.

Что обозначают данная маркировка и какую вилку выбрать для России?

На самом деле разнообразие разъемов достаточно большое. Но на Алиэкспресс встречается 4 наиболее распространенных типа штекеров:

AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Допустив ошибку при покупке товара и выбрав штекер, который не подходит к нашим розеткам не расстраивайтесь. Страшного ничего нет. Данная проблема легко устраняется путем покупки переходника (адаптера) под нужный разъем. Такие продаются в магазинах, дефицита на них — нет.

Обратите внимание! Переходник (адаптер) не снижает напряжение и не повышает его. Он всего лишь позволит соединить вилку с розеткой нужного типа. При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее

При желании, если хотите исключить промежуточный элемент, можете купить привычную разборную российскую вилку и полностью заменить ее.

Товары с китайскими вилками

Достаточно часто на Алиэкспресс новые, только появившиеся в продаже товары, продаются только с китайскими штепселями. Поэтому, при всем желании, вы не сможете купить товар с нужной вам вилкой.

Продавец, конечно, может положить к товару EU plug переходник, но вам следует обратить на него внимание. Если штыри адаптера достаточно тонкие и не до конца вставляются в розетку или вилка «болтается» в розетке, то во избежание проблем, связанных с плохим контактом (выгоранием вилки-розетки) — его следует заменить

Подведем итог

Заказав и получив прибор с другим типом вилки, вы просто не сможете его подключить в электросеть и вам придется бежать в магазин за переходником или новой вилкой.

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

Классификация по герметичности и степени защищенности

Этот параметр позволяет выбрать розетку для помещений с повышенной влажностью, запыленностью. В жилой комнате подойдет установка обычного устройства, а для коридора — с механизмом защиты от пыли.

Обычно розетки содержат два типа маркировки:

IP;
NEMA/UL.

Первая показывает уровень защищенности от попадания пыли, влаги, крупных частиц. Вторая сообщает, в каких условиях применяется то или иное устройство.

Существует 9 уровней защиты от влаги, обозначающихся цифрами:

0 — защита отсутствует.
1 — устройству не повредят вертикальные капли.
2 — защищена от вертикальных частиц воды и падающих под небольшим углом.
3 — замыкание предотвращается, даже если капли будут падать под углом 60°.
4 — розетке не страшны никакие брызги.
5 — конструкция защищена от водной струи с разных направлений.
6 — есть защита даже от морских волн.
7 — небольшой промежуток времени розетка работает под водой на глубине максимум 1 м.
8 — устройство допускается погружать на глубину более 1 м.
9 — розетка будет работать при любом погружении.

Если говорить о втором типе маркировки, NEMA, здесь выделяют 11 видов:

Подойдет для использования дома или в административных зданиях. Защищен от пыли и прикосновений.
Обычно используется как бытовая. Выдерживает условия с небольшим уровнем влажности, запыленностью.
Рекомендуется применять вне дома. Не боится обледенения, осадков, пыли.
Как и предыдущий вид, отлично работает при низких температурах.
Справляется даже с налипанием льда, мокрым снегом. Погодные условия никак не сказываются на функциональности устройства.

Применяется в запыленных местах, расположенных недалеко от автомобильных дорог. Розетки такого типа защищены от грязи и воды, летящих из-под колес.
Можно устанавливать снаружи здания даже при условии сильного дождя или снега, ветра, запыленности.
Полностью закрытый корпус позволяет пользоваться устройством даже под водой, правда, на протяжении небольшого промежутка времени.
Этот тип розеток в бытовых условиях не используется. Подходит только для агрессивной окружающей среды.
Используется в помещении. Защищен от пыли, грязи и жидкостей.
Предназначены для установки внутри здания. Имеют практически все виды защиты: от грязи, маслянистых жидкостей, воды, охладителей.

Существуют другие системы классификации и, как следствие, маркировки. Например, по уровню прочности корпуса.

Модели с дополнительными функциями

Со встроенным УЗО

УЗО защищает человека от поражения электрическим током. Некоторые розетки встраиваемого и переносного типов идут сразу со встроенным УЗО. При утечке минимального тока УЗО мгновенно размыкает контакты, препятствуя поражению током и защищая электроприбор. Стоимость таких моделей в среднем в 6 – 7 раз превышает стоимость обычных одинарных розеток.

Со шторками

В таких моделях на контакты наложена специальная шторка, которая открывается только при вхождении вилки в розетку. Эти шторки защищают маленьких детей от поражения электрическим током. Причем во многих моделях шторки открываются только когда вилка входит одновременно в два контакта (нельзя, например, вставить тонкий металлический предмет только в один контакт).

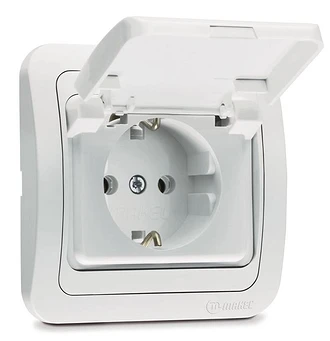

С крышкой

Устройства с откидной крышкой применяются в помещениях с повышенной влажностью, например, в ванной комнате, ремонтных боксах и помещениях с насосными станциями. При этом крышка защищает не только от влаги, но и от пыли и мусора, поэтому можно использовать розетку в сильно загрязненных помещениях, например, в мукомольном цеху.

С таймером

Устройство с таймером позволяет выставить временной период, в течение которого розетка будет работать, а затем прекратит питание для определенного электроприбора. В особенности такая розетка удобна, когда есть обогреватель без таймера, а нужно чтобы он отключился в определенный момент. Хотя в некоторых случаях целесообразно заменить обогревать на агрегат с таймером, все же в некоторых случаях экономически выгодно использовать именно такую розетку.

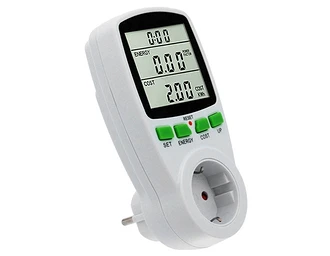

Со счетчиком электроэнергии

Такие модели оснащены счетчиком электроэнергии, который позволяет вести учет расхода для конкретного электроприбора. По сути, с помощью такой розетки вы сможете индивидуально просчитать расход для каждого прибора и понять, какой использовать выгоднее (например, в случае с обогревателями).

С USB разъемами

Это современные розетки с USB выходами, позволяющими быстро зарядить телефон или планшет. Таким образом не занимается лишний разъем розетки, а также можно зарядить электронное устройство, если потеряли или не можете найти к нему вилку.

C Wi-Fi модулем

Модели с Wi-Fi модулем позволяют управлять розеткой удаленно со смартфона. Это может быть удобно, когда нужно включать/отключать от сети прибор, не имеющий собственного таймера отключения, удаленно. Многие из таких розеток имеют подключение к системе «умный дом».

Советы домашним электрикам:

Медь или алюминий: что лучше всего подходит для проводки?
Как правильно снимать показания счетчиков электроэнергии?

Почему розетки различаются

После открытия и нахождения способов применения электрического тока на планете, каждая компания-монополист старалась «подбить» рынок под себя, путем стандартизации отличающихся от конкурентов частоты тока, напряжения и даже рода электрического тока. И несмотря на то, что передача переменного тока по проводам выиграла гонку, все же было узаконено 2 основных стандарта: 230 Вольт/50 Герц и 110 Вольт/60 Герц. Все же первый стандарт используется в большей части мира (165 из 214 стран), это можно увидеть наглядно на карте:

А вот что касается розеток и вилок, в разных странах из-за появления на рынке новых электроприборов, стала задача сделать их подключение к сети быстрым и безопасным. Так каждая страна, а в частности и компании-производители, стали предлагать на рынке собственные разъемы, что в дальнейшем привело к их стандартизации в конкретных регионах.

Были попытки сделать стандартным один разъем по всему миру, но всем известные мировые войны сводили на нет каждую такую попытку. К тому же из-за разницы в напряжениях в разных странах, если бы тип розеток был единым, то вы могли бы сжечь устройство, подключив в сеть с отличным напряжением от его номинала. В результате внегласно стало принятым разработка и дальнейшее использование переходников и трансформаторов, что позволило не только использовать импортную технику, но и пользоваться собственной за пределами страны.

Итак, давайте же разберемся, какие бывают типы розеток в разных странах мира.

Виды штекеров

Разделение простое: разборные или монолитные. Независимо от формы, содержание и назначение одинаковое. Каждый штепсельный разъём предназначен для соединения потребителя с поставщиком электрического тока — розеткой.

Неразборные устройства более популярны вследствие удобства и надёжности. Эластичность позволяет не беспокоиться об обрыве провода в случае рывка. Монолитность конструкции предохраняет от попадания влаги внутрь, а значит от короткого замыкания и окисления. Обычная неисправность — перегибание в основании разъёма. В отличие от разборных вилок, такие изделия не ремонтируются.

Конструкция розеток и вилок

У каждой розетки есть два или три контакта, подключённые к проводам. Контакты могут быть из стали или меди и могут быть гальванически покрыты цинком, оловом или никелем. В бытовой розетке может быть 2 или 3 контакта:

Фазный провод (часто простофаза ) поставляет переменный ток от источника к нагрузке.
Нулевой илинейтральный провод (Ноль , илинейтраль ) соединён со средней точкой в схеме трёхфазного питания «звезда». В трёхфазной сети по нулевому проводу течёт значительно меньший ток, чем по линейному (в идеале — вообще не должен течь), но в однофазной сети (в том числе в квартирной проводке) токи в фазном и нейтральном проводах в исправной сети равны. Средняя точка обычно заземляется, но контакт нейтрального провода с нетоковедущими частями запрещён, так как при повреждении он через цепи прибора оказывается соединён с фазным проводом.
Заземляющий контакт (если есть) соединяется с нетоковедущими частями прибора — например, с металлическим корпусом. Он служит в качестве второй, защитной, нейтрали для создания тока утечки на землю, чтобы сработали предохранители или автоматы при замыкании токоведущих частей на корпус. Через заземляющий провод сбрасываются нежелательные электрические заряды фильтров защиты от электромагнитных помех и бросков напряжения, а также статическое электричество.

Розетка в штепсельном соединении является источником электроэнергии, а вилка — приёмником, поэтому розетка является гнездовой частью разъёма, а вилка — штырьевой. Токоведущие части вилки открыты, когда вилка не вставлена в розетку, а значит на ней отсутствует напряжение сети. Однако если вилка вставлена не до конца, существует опасность прикосновения к токоведущим частям вилки при наличии на них напряжения сети. Чтобы избежать этого, либо розетка имеет заглубление, либо штыри вилки имеют изолирующее покрытие на половину длины от основания. Для нетоковедущего проводника — заземления — порядок может быть обратным, так как прикосновение к заземляющему проводнику безопасно. Не требуется для него и частичная изоляция.

Розетки стандартной конструкции устанавливают в сухих и отапливаемых помещениях. Если розетка установлена в ванной, или на улице, она должна быть защищена от пыли и влаги. Обычно такие розетки оснащены крышкой, предохраняющей от брызг и пыли.

Наибольшую опасность розетка представляет для детей. Дети, не усвоившие ещё опасности электричества могут из любопытства попытаться вскрыть крышку розетки, или вставить в розетку посторонний предмет, например канцелярскую скрепку. Чтобы избежать этого, применяются розетки, имеющие защитные шторки, которые открываются в том случае, если вставляется стандартная вилка. Другой вариант решения проблемы — использование пониженного напряжения, однако этот способ сопряжён с определёнными проблемами. Третий вариант — использование «электронных шторок», когда розетка содержит управляющую электронную схему, подающую напряжение только в случае подключения электроприбора, распознание подключения может быть произведено различными способами (падение сопротивления между контактами розетки, применение радиочастотной идентификации). Такой способ дорогостоящий, и проекты «электронных шторок» существуют пока только на бумаге.

Большое значение имеет надёжный контакт токоведущих частей вилки и розетки, для исключения перегрева, и надёжная фиксация — для предотвращения самопроизвольного отключения. Для этого чаще всего применяются пружинящие контакты в розетке, однако в СССР некоторое время эксплуатировалась система, где гнёзда розетки были жесткими, а пружинящими делались штыри вилки, для чего в них делались прорези . Штыри вилки Europlug также пружинят, но не за счёт прорезей, а за счёт того, что они установлены с некоторым схождением к концу. Это сделано для того, чтобы обеспечить надёжный контакт с гнёздами розеток различных конструкций, в том числе старой советской.

Требования к штепсельным соединениям

Основные требования, предъявляемые к розеткам и вилкам :

Обеспечение надёжного контакта при допустимой величине тока. Недостаточно хороший контакт приводит к потере энергии и разогреву разъёма, что в свою очередь приводит к ускоренному износу, или даже пожару.
Надёжная изоляция токоведущих частей друг от друга.
Защита от прикосновения к токоведущим частям посторонними предметами, прежде всего пальцами, как при отключенной вилке, так и при неправильном подключении (например, когда вилка вставлена в розетку не до конца). Особенно это актуально для розеток, установленных в детских комнатах: в этом случае на розетке должны быть специальные шторки, чтобы исключить возможность вставить в розетку предмет, подходящий по размеру, например гвоздь.
Защита от неправильного подключения : например, конструкция розетки должна исключать включение в неё только одного штыря вилки.
Электроустановочные изделия должны изготавливаться из негорючих материалов.

Также кроме этих требований могут предъявляться и другие:

Поляризация . Хотя для переменного тока сама по себе полярность подключения не имеет значения, в большинстве случаев используется трёхфазная система электроснабжения, при которой потребители запитываются по схеме «звезда» с заземлённой средней точкой, либо трёхпроводная однофазная, при которой обмотка оконечного трансформатора имеет заземлённый отвод от середины. При обеих схемах к розетке подводятся провода от одной фазы и от заземлённой средней точки (нейтрали). С точки зрения безопасности расположение фазного и нейтрального провода имеет значение.
Подключение заземления . Приборы I класса защиты требуют обязательного подключения защитного заземления.
Защита от перегрузок по току. При некоторых схемах разводки предохранитель или автоматический выключатель в щите может вовремя не отреагировать на короткое замыкание в шнуре прибора.
«Защита от дурака» — например от подключения прибора, рассчитанного на напряжение 110В в сеть 220В.
Соблюдение порядка подключения контактов . Прежде всего это касается заземляющего контакта в трёхконтактных розетках.
Безопасность в случае повреждения разъёма . В случае обрыва заземляющий провод должен отсоединяться в последнюю очередь, а в поляризованных разъёмах, например BS 1363, есть требование к обрыву фазного и нейтрального провода.
Эстетическое восприятие : для некоторых покупателей электроустановочных изделий важен внешний вид розетки.

Особенности розетки для электроплиты

Особенности силовых розеток для плит диктуются высокой мощностью этой группы электроприборов. Выбор разъема для электроплиты должен быть особенно тщательным, чтобы устройство соответствовало всем требованиям электробезопасности.

Ниже представлены основные характеристики, которые нужно учитывать при выборе такой розетки.

Допустимая величина тока

Чаще всего розетки предназначены под ток 10 или 16 ампер. Если подключить ток более высокой мощности, контакты перегреются и могут загореться. Исходя из сказанного, разъем должен соответствовать наибольшему току нагрузки. Для электроплит характерны следующие показатели:

Потребляемая мощность до 7 кВт — понадобится набор «вилка-розетка» 32 А (номинал), но с максимальной кратковременной нагрузкой до 40 А.
Потребляемая мощность свыше 7 кВт — нужна розетка с номиналом 63 А.

Количество фаз

Можно использовать один из двух вариантов:

Однофазное подключение является стандартным для электробытовой техники. Применяется вилка с двумя полюсами. Заземление может как присутствовать, так и отсутствовать. Нередко применяется и третий контакт — нулевой. Этот контакт позволяет соединить металлическую конструкцию с нулевым потенциалом.
Трехфазное подключение — лучший вариант для мощного электрического оборудования.

Силовые розетки 220 В для электроплит могут содержать следующее количество контактов в зависимости от фазы:

на одну фазу — до трех контактов;
на три фазы — до пяти контактов.

EU, US, UK и AU plug — что это значит на Aliexpress?

Что обозначают данная маркировка и какую вилку выбрать для России?

AU plug — такой вид штекера применяют в Австралии, Китае и Аргентине. Имеет 2 вертикальных штекера наклоненных друг к другу.
EU plug — или по простому, «евро вилка», «евро розетка». Это привычный нам с вами вид разъема. Данный тип вилки подходит для России, стран СНГ, стран континентальной Европы и многих других государств.
UK plug— английский тип розетки с тремя плоскими штырями, два из которых расположены горизонтально и один вертикально. Используется в Великобритании, Ирландии, Мальте, Малайзии, Сингапуре.
US plug — американский стандарт с двумя вертикальными штырями. Распространен в США, Мексике, Канаде и Японии.

Случайно купил товар со другим штекером, что делать?

Товары с китайскими вилками

Подведем итог

Кстати, если вы много путешествуете — можете приобрести универсальный адаптер на Алиэкспресс.

Источник

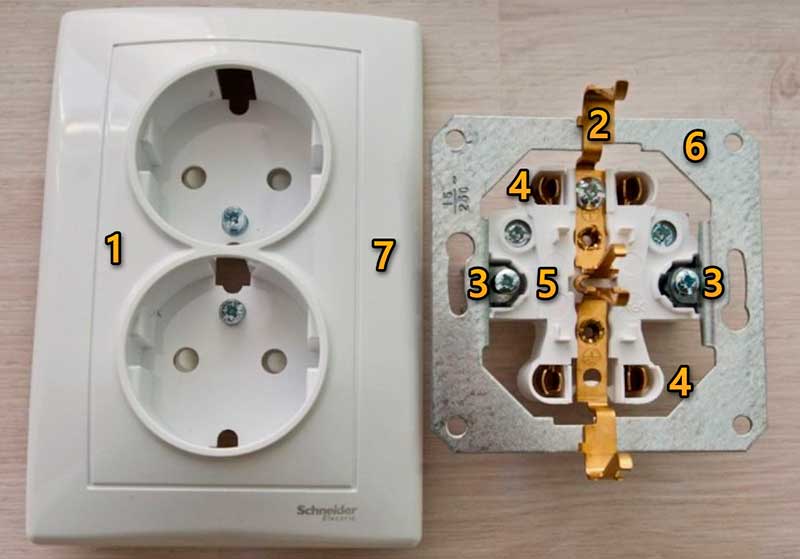

Устройство

При использовании штепсельной розетки необходимо знать ее устройство.

В состав изделия входят следующие элементы:

Лицевая панель (передняя часть). Она закрывает внутренности изделия от прикосновения, изготавливается из диэлектрических материалов.
Заземляющий контакт (если он предусмотрен). Расположен сверху и снизу. Контакты имеют форму скобы, которая соприкасается с металлической частью на вилке. В зависимости от типа проводки корпус может соединиться с нулем или «землей» (если предусмотрен отдельный контур).
Входные контакты. Предназначены для подключения электрического и фазного провода. Крепление может быть винтовым или безвинтовым (пружинным). При изготовлении используется латунь или бронза.
Выходные контакты. Применяются для приема вилки, имеют специальные закругленные лепестки. Изготавливаются из латуни или бронзы. Латунь имеет меньший срок службы из-за быстрого нагрева и риска повреждения при установке в комнате с повышенной влажностью. Современные пластины изготавливаются из более надежной фосфористой бронзы.
Изолятор. Это центральная часть розетки, к которой крепятся основные элементы изделия. Делается из диэлектрика (чаще всего фарфора или пластика). Первый вариант лучше с позиции диэлектрических свойств, но уступает по хрупкости.
Корпус. Изготавливается из металла, который крепится к рамке (основанию). По бокам, как правило, предусматриваются лапки для фиксации в пластиковом коробе в стене. Спереди предусмотрен специальный ограничитель, который не дает утопить изделие глубже, чем это положено. На поверхности могут быть крепления для фиксации розетке к стене.
Рамка. В зависимости от конструкции может быть цельной (выполнена вместе с лицевой частью) или состоять из отдельного обода. При этом в продаже имеются конструкции с двумя и более розетками. В бюджетных изделиях применяется пластмасса низкого качества, которая желтеет в течение нескольких лет.

Как видно, конструкция штепсельных розеток проста, но имеет ряд особенностей. Эти знания могут помочь при выборе изделия.

Установка штепсельной розетки

Несмотря на видимую простоту, установка штепсельной розетки вызывает ряд трудностей у новичков. Во избежание ошибок необходимо знать требования ГОСТ, правила установки и иметь перед глазами инструкцию по монтажу. Рассмотрим эти моменты подробнее.

Основные требования и нормы:

одна розетка на 6 кв. м помещения (для коридора — одна на 10 кв. м);
на кухне — от трех и более розеток на ток 6 А, а также одна на 10А с заземляющим контактом (условие актуально для площади до 8 кв. м);
для кухни более 8 кв. м необходимо от четырех и более розеток на 6А;
при наличии электроплиты необходима установка розетки на 25А.
при наличии электродуховки – 16А.

Правила установки штепсельных розеток:

высота — от 0,3 до 0,8 м от уровня пола;
при наличии заземления расстояние от газовой трубы до изделия — более 0,5 м;
если в доме есть дети, рекомендуется установка розеток на максимальной высоте (в пределах допустимого уровня);
при установке одно- или двухместных розеток применяется пластмассовый или металлический корпус (резерв провода — от пяти до шести сантиметров);
при подключении параллельно нескольких розеток применяется схема «шлейф» или индивидуальное подключение;
в случае установки двух и более розеток рекомендуется использовать соединяющиеся друг с другом короба.
расстояние розетки до дверного проема в ванной — от 0,6 м и более.

Процесс установки штепсельной розетки встроенного типа:

Выключите автомат, через который идет питание на квартиру.
Определитесь с местом размещения изделия и нанесите разметку.
Сделайте отверстия с помощью сверла (специальной насадки) и электродрели. Выдолбите проем.
Установите специальную коробку в отверстие и закрепите ее, оставив место для ввода проводов. Используйте для фиксации гипсовый клей или раствор штукатурки.
Протяните провода через специальное отверстие.
Замажьте отверстия имеющимся раствором.
Дождитесь застывания раствора (10-15 минут).
Удалите лишний раствор около подрозетника.
Закрепите провод скобой или хомутом.
Зачистите края провода по 10-15 мм.
Подключите к колодке ноль, фазу и землю (если она предусмотрена).
Зафиксируйте провода, а лишнюю часть спрячьте.
Закрепите колодку в коробке для розетки с помощью винтов и раздвигающихся ламелей.
Как устанавливать розетки в гипсокартон https://elektrikexpert.ru/ustanovka-rozetok-v-gipsokarton.html.

При наличии розетки наружного типа алгоритм действий проще:

Отключите питание сети.
Сделайте отметки на стене под размеры изделия.
Снимите крышку с корпуса.
Прикрутите основную часть к стенке. Для надежности продолжите между стеной и розеткой кусок паронита или гипсолита.
Подключите провода и спрячьте их в короб.

Как видно из примера, монтаж штепсельной розетки прост и не занимает много времени.

Зная, что такое штепсельная розетка, в чем ее особенности и виды, вы сможете выбрать подходящую модель и установить ее без привлечения электриков.

Главное — быть внимательным во время монтажа и не торопиться с подключением.
